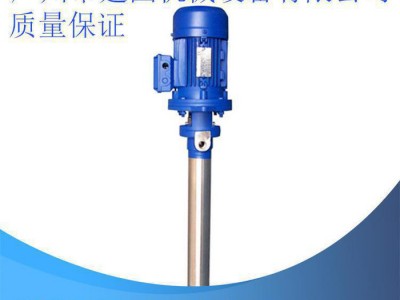

广东【直销】LG型立式螺杆泵【保障】|目前最新的【产品供应】

价格：￥2700.00/件
流量：0.8（m3/h）
扬程：0-60（m）
起订：1件
供应：10000件

流量	0.8（m3/h）
扬程	0-60（m）
转速	200-960（rpm）
功率	550（kw）
吸程	15
工作温度	0-100
类型	螺杆泵
材质	不锈钢
驱动方式	电动
性能	耐磨
用途	螺杆泵
品牌	JOTO
型号	G型

产品概述:
LG立式螺杆泵也叫浓浆泵属于转子式容积泵，LG立式螺杆泵为立式螺杆泵，主要解决高粘度的介质输送，基性能特别适应用高粘度介质。

LG立式螺杆泵可根据用户需用设计及制造符合用户需求的液下长度。
LG立式螺杆泵是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式单螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。

当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 — 转子副**连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室。当螺杆旋转时，靠近吸入室的**个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。随着螺杆的继续转动，工作腔容积不断增至**大后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。

特性:
LG型立式螺杆泵特殊的工作形腔能输送介质中含有悬浮的硬，软固体颗粒和长纤维(或固体是多棱尖角，高磨损颗粒)和长纤维或夹带气体的介质(液，固，气三相)。

1，固体颗粒度大小与各型号泵“转子”偏心(e)有关。
2，固体浓度按体积浓度，可达40%(如粉状微粒可达70%)。
3，纤维长度与各型号泵“转子”导程有关，允许**长纤维
     介质粘度高达1，000，000 mpa.s(cp)物料可以有效输送。该立式浓浆泵具有自吸引特性：能将液态介质通过管路自吸引上来，高度可达6-8.5米。
泵转速和流量是线性关系，泵可定转速而定流量。立式螺杆泵也可无级调速或多级变速来满足用户各种特性的要求，流量精度(±1%)，可作为计量泵用于实验室，配药，配料等。
   压力(扬程)生成与“定子”螺旋导程(T)有关，一个导程(T)输出压力为0.6 Mpa(6 0米扬程)压差级，二个导程为二级泵压力为1.2Mpa(1 2 0米扬程)。
   LG型立式螺杆泵根据工况需要任何一种型号都可以制造成，立式，斜置式，可移小车载式等型式的螺杆泵。
   该螺杆泵另件少，结构不复杂，所以折卸，维修简单，即使初次使用也可在短期内容易掌握。
   该单螺杆泵因“一定子”是弹性体而“转子”是金属材质制成，所以泵不可以在无介质状态下干运转而损坏泵的液力部件。

性能参数:
口径范围：25-150mm

流量范围：0-55m3/h
扬程范围：0-120m

型号	流量 (m3/h)	压力 (Mpa)	允许** 高转数 (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
BYLG10-1	0.1	0.8	960	0.55	3.6	25	25	0.8	15
BYLG10-2		1.6		0.55
BYLG13-1	0.4	0.6	960	0.55	3.6	25	25	0.8	15
BYLG13-2		1.2		0.55
BYLG15-1	0.8	0.6	960	0.55	3.6	25	25	1	20
BYLG15-2		1.2		0.75
BYLG20-1	1.2	0.6	960	0.75	4	25	25	1.5	25
BYLG20-2		1.2		1.5
BYLG25-1	2	0.6	960	1.5		40	32	2	30
BYLG25-2		1.2		2.2
BYLG30-1	5	0.6	960	2.2		50	40	2.5	35
BYLG30-2		1.2		3
BYLG35-1	8	0.6	960	3		65	50	3	40
BYLG35-2		1.2		4
BYLG40-1	12	0.6	960	4		80	65	3.8	45
BYLG40-2		1.2		5.5
BYLG50-1	20	0.6	960	5.5	4.5	100	80	5	50
BYLG50-2		1.2		7.5
BYLG60-1	30	0.6	960	11	5	125	100	6	60
BYLG60-2		1.2		15
BYLG70-1	45	0.6	720	11		150	125	8	70
BYLG70-2		1.2		18.5
BYLG85-1	65	0.6	630	15		150	150	10	80
BYLG85-2		1.2		30
