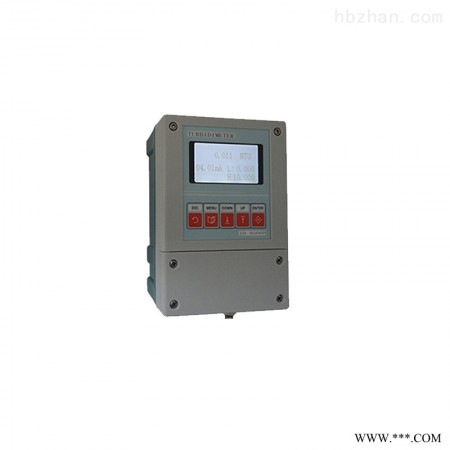

JC-SS-B 光电式壁挂在线悬浮物测定仪

一、产品介绍

聚创JC-SS-B型光电式壁挂在线悬浮物测定仪是为测量市政污水或工业废水处理过程中悬浮物浓度而设计的在线分析仪表。无论是评估活性污泥和整个生物处理过程、分析净化处理后排放的废水，还是检测不同阶段的污泥浓度，聚创SS-B型光电式壁挂在线悬浮物测定仪都能给出连续、准确的测量结果。
聚创JC-SS-B型光电式悬浮物测定仪由变送器和传感器组成。传感器可以方便地安装在池内、排水管、压力管道或自然水体中，聚创SS-B型光电式悬浮物测定仪能自动补偿因污染而引起的干扰。变送器和传感器之间的双向数字通讯可防止信号衰减，并允许传感器距离变送器之间的距离较远。传感器带有空气清洗功能，能根据预先设置的时间自动定时清洗，从而大大降低了仪器维护的工作量。

1、产品原理
聚创JC-SS-B型光电式悬浮物测定仪的红外光在污泥和悬浮物中透射和散射的衰减与液体中的悬浮物浓度有关为基础。传感器上发射器发送的红外光在传输过程中经过被测物的吸收、反射和散射后只有一小部分光线能照射到检测器上，透射光的透射率与被测污水的浓度有一定的关系，因此通过测量透射光的透射率就可以计算出污水的浓度。

图 四光束原理图

聚创JC-SS-B型光电式悬浮物测定仪的传感器使用了四光束技术，如图中示意。采用四光束技术利用两个发射器和两个检测器，每个发射器发送的光线经过透射后照射到两个检测器上，这样就产生一系列的光路，得到一个数据矩阵，然后通过分析这些数据信号，即可得到介质中悬浮物的准确浓度，并能有效消除干扰，补偿因污染产生的偏差，使仪器能在较恶劣的环境中工作。
注：红外接收采用高精度的940nm光强转换为频率的集成电路芯片，使接收到的光强转变为数字信号。
2、应用领域：
给水 沉淀池；造纸 纸浆浓度；洗煤 沉淀池；电力工厂 灰浆沉淀池；污水处理厂 进水口、出水口、曝气池、回流污泥、初沉池、浓缩池、污泥脱水等。

二、产品参数

1、量程：0.0-10000 mg/L；0.0-20000 mg/L
2、校正模式：两点校正
3、模拟输出：隔离式4～20mA输出可程序设定
4、清洗维护：定期或任意时间手动清洗
5、工作温度：-20～60
6、电源电压：220±10%V
7、防护等级：IP65
8、仪表尺寸：21013190 mm
9、重 量：1.1KG
10、分辨率：0.001 mg/L
11、精度：3%

三、产品特点

1、全部采用进口芯片及元器件，采用新的表贴生产工艺，确保仪器工作稳定可靠；
2、采用进口技术生产的传感器，能保证测量的准确、稳定可靠。
3、传感器使用抗磨损的蓝宝石玻璃，可以在较为恶劣的环境中使用而不被磨损。
4、采用大屏幕点阵液晶显示，各项参数同屏显示，用户一目了然。
5、具有稳定的4-20mA电流输出，电流输出对应的浓度值可以任意设定
6、有两组ON/OFF输出，高低点报警输及迟滞量可任意设定，高低报警不但具有输出功能而且可在显示屏上直观的显示出来。

7、485信号输出给用户带来了更多的方便选择
