OSEN-6C 包头市矿区扬尘污染自动在线监测系统 扬尘监测仪

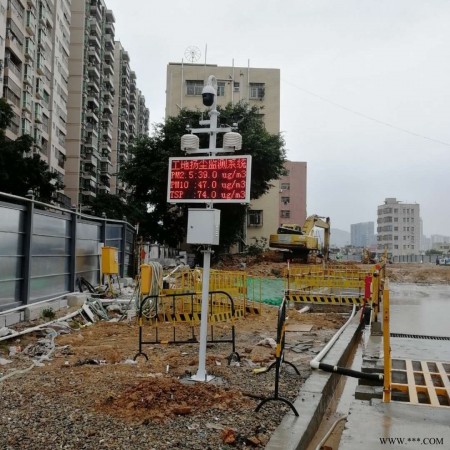

    包头市矿区扬尘污染自动在线监测系统由颗粒物在线监测仪、数据采集和传输系统、视频监控系统、后台数据处理系统及信息监控管理平台共四部分组成。系统集成了物联网、大数据和云计算技术，通过光散射在线监测仪、云台摄像头、气象五参数采集设备和采集传输等设备，实现了实时、远程、自动监控颗粒物浓度;数据通过采用3G/4G网络传输，可以在智能移动平台、桌面PC机等多终端访问;监控平台还具有多种统计和高浓度报警功能。

包头市矿区扬尘污染自动在线监测系统特点：

（1）满足野外作业需求，具有防风、防雨、防尘等功能，满足IP65防护等级。

（2）采集设定：可自由设定采集时间间隔，并可1分钟-24小时采集间隔任意设定。

（3）采集器：支持DC9～24V输入，电源具有防反接、抗脉冲群、防雷、防静电等保护措施。

（4）数据存储：自带标准的SD卡座，标准的USB2.0接口，可以使用U盘进行数据的导出操作（免去必须携带电脑或是其他设备等繁琐的操作）。

（5）显示方式：主机采用高灵敏度液晶屏显示，方便客户现场分析数据。

（6）扩展性能：支持多种尺寸TFT彩色液晶和LED显示屏等的即插即用实时显示数据。系统采用模块化设计，方便功能扩展、屏蔽或接入其他传感器。

（7）数据存储及下载：系统可以独立运行工作，无需连接电脑等辅助设备及可完成参数设定、数据导出等功能。

（8）站点数据下载：支持RS485接口采集，计算机直连、U盘进行数据下载。

（9）通讯方式：采集器同时支持GPRS、GSM无线传输方式，可将数据信息传输至的气象服务器，实现数据的远程控制和传输；可通过（支持90%的）智能手机（安卓系统）接收查看当前实时数据，并设定参数；

（10）时钟要求：内部集成实时时钟（RTC时钟电源3V） 外部电源断电后可以运行5年以上。

（11）异常报警：监测数据超过设定上限，向手机上发送短xin报警。

（12）采集器可靠性：外部电源和通讯系统出现的临时故障不影响数据采集，通讯恢复后可自动下载延误传输的数据 断电不丢失已采集存储的数据。

（13）GPS功能：通过GPS可知道设备具体的地理位置（经度，纬度）（可选项）

监管云平台介绍：

1.用户管理

对于不同的角色设置相应权限管理，一个角色关联了一套操作权限。系统共提供了三种操作权限。系统用户：拥有系统的所有功能操作权限；管理用户：拥有部分业务相关 的功能操作权限；普通用户：只能进行系统中相关内容的查询操作，实现不同级别操作人员对数据访问范围和数据读写性的严格控制，建立统一用户管理平台实现所有用户的身份管理，包括用户个人身份信息、角色信息、电子、个人账号和密码。

2.污染物浓度预警

一旦各项监测因子浓度出现异常波动时，系统启动超标报警。此功能中分数据上下限与预警上下限，数据上下限为数据有效性判定标准值，超过界限的则被判定为无效。预警上下限为当监测因子不在设定值范围内一定时间之后，则会发送预警讯息。选择站点便捷，将预警上下限设定临界值，即可使用预警功能（0为默认）。

3.讯息配置

此功能可以查看讯息配置详情，添加条目可以新增加讯息推送人员信息和发送内容，编辑选项可对接收讯信用户推送内容进行管理操作，配置的信息内容包括预警信息、日报、状态预警、掉线预警，完成设置以后，列表中人员可以收到讯息信息。

4.设备监控

系统可以实现实时监视在线监测仪器是否正常工作，数据上传是否正常，从而清楚设备的运行状况及运行进度，当前端数据采集设备或仪器出现故障时，系统自动提供报警信息方便站点负责人及时知晓，并采取相应的解决措施，保证系统的正常、稳定运行。

5.站点管理

用户在此模块可以实现监测点位信息的增、改、查、删等基本操作，点位信息包括监测点位名称、地址、经纬度、站点ID、所在区域名称等内容，实现点位信息的动态管理，区域与编号为锁定状态，可自行配置名称、经纬度、排名、公开、掉线预警等选项。

6.历史数据查询

系统提供历史数据查询功能，用户通过设置时间类型、站点、查询时间选项后，即可查看到所选择站点的历史数据信息，包括各项监测因子、数据更新时间等，查询结果支持选用EXCEL文档形式导出。

7.监测因子图形展示

数据展示支持折线图、柱状图、表格等多种形式，展示的内容为各项监测因子浓度的实时与历史分钟值、小时值，方便用户查看时间段内各项监测因子变化趋势，同时可以进行监测点位之间的各项参数的对比分析，用户可以自主设定展示的时间区间，导出打印时支持选用JPG图片、PDF、EXCEL、WORD文档多种格式。

8.电子地图位置呈现功能

可结合电子地图确切的知道每个设备所在位置，通过点击电子地图上的设备图标就可以查看设备所带各项传感器采集的实时监测因子，包括颗粒物、气象参数、视频等，双击视频播放界面可以实现放大或缩小，方便用户直观查看区域内所有监测点的部署情况和环境质量状况。
