1.6.1.1监测点位GIS地图在线显示

系统内所有监测点位按所属行政区域进行归类和展示，监测点位图标颜色按其当前空气质量指数AQI表示颜色动态显示，图标上方注有具体的地理位置，方便用户直观、一目了然掌握各个行政区域内监测点位的部署情况和空气环境质量现状，系统提供多种方式的地图效果（矢量、卫星、三维）来实时显示空气子站的位置和实时数据。

大气网格化监测平台

1.6.1.2站点数据实时状态查看

用户点击监测点位图标后系统自动显示空气质量指数AQI、站点地理位置、首要污染物、发布时间、各项监测因子实时数据等信息，空气质量指数AQI数值与表示颜色搭配显示，直观展示站点当前污染情况，监测因子可以按照不同需求进行定制，显示时间段分为实时状态值

1.6.1.3站点环境远程视频实时监控

监测现场可以安装视频监控设备，通过窗口视图直观了解监测站点的周边情况和污染物实时排放数据，当周围污染源浓度超标时自动抓拍，为公众和环保部门监督提供依据，同时可以了解监测设备的实时状况。当数据异常提醒之后，可以通过回传影像资料判断现场情况（需人工进行），当发生不可抗力因素时，同样可以根据影像资料来判定事故详情。

1.6.1.4预警、日报通知

系统提供预警、日报通知功能，预警包括超标预警、断线预警和异常值预警，在监测数值超标、数据连接中断和出现异常值时，自动发送提醒信息，保证系统的正常、稳定运行，日报通知将辖区内各个行政区空气质量指数日均值以短信形式发送给站点负责人或主管，让环境管理者及时掌握环境空气质量变化情况，在空气质量恶化时diyi时间知道详细信息。

1.6.1.5数据图表展示

数据展示支持折线图、柱状图、表格等多种形式，展示的内容包括空气质量指数和各项监测因子浓度的分钟值、小时值，方便用户查看时间段内空气质量变化趋势和污染物浓度变化情况，同时可以进行监测点位之间的各项参数的对比分析，用户可以自主设定展示的时间区间，导出打印时支持选用JPG图片、PDF、EXCEL、WORD文档多种格式。

1.6.1.6环境质量数据排名

针对相关环境管理部门以及用户个性化定制需求，系统设置独立排名系统，目前采用AQI（空气质量指数），提供日排名、小时排名数据，用户可以查询当天排名信息和历史数据，除了空气质量指数AQI外，还列出了PM10、PM2.5、CO等监测因子小时值、日均值、首要污染物、空气质量类别等信息。

1.6.1.7AQI实时报、日报自动生成

按照HJ633-2012环境空气质量指数(AQI)技术规定要求，自动生成实时报、日报数据报表，发布的指标包括各监测站点的监测站点信息、空气质量指数（AQI）、首要污染物、空气质量指数类别以及空气质量指数说明等信息，可自动生成word、Excel、PDF多种格式格式的报表格式，日报格式如下表：

1.6.1.8污染物来源分析

收集点位数据后，平台对各项污染物统计值进行计算分析，初步建立点位污染源模型（当前采用方法为首要污染物比重饼状图解析），如果监测点位条件允许，能够实现现场采样，则可以更加精确的进行污染物对比分析，通过各时间段污染物比重模型结合地区现状来分析具体污染源和现场实际情况，并提供针对性治理方案。

1.6.1.9设备监控

系统可以实现实时监视在线监测仪器是否正常工作，数据上传是否正常，从而清楚设备的运行状况及运行进度，当前端数据采集设备或仪器出现故障时，系统自动提供报警信息方便站点负责人及时知晓，并采取相应的解决措施，保证系统的正常、稳定运行。

1.6.1.10环境数据动态云图展示

由于区域间空气质量状况的差别，系统基于各个区域内监测数值实时以污染物浓度云图形式渲染这种差别，云图取每小时点位数值，颜色采用空气质量指数AQI表示颜色，实现由“点”到“面”全面展示大范围内空气质量状况。

1.6.1.11空气质量、气象数据导出

系统提供空气质量、气象数据导出功能，用户在设置时间类型、站点、时间段以后即可实现数据导出，内容包括点位信息、数据更新时间、常规6参数浓度值、主要污染物、空气质量指数AQI。其中数据有效率按照国家标准进行计算，分钟值以后端数据传输判定为准，小时值以每小时收集45个分钟值为准，日均值以每天收集22个小时值为准，其余时间区间以日均值有效天数为准。

1.6.1.12站点管理

用户在此模块可以实现监测点位信息的增、改、查、删等基本操作，点位信息包括监测点位名称、地址、经纬度、站点ID、所在区域名称等内容，实现点位信息的动态管理，区域与编号为锁定状态，可自行配置名称、经纬度、排名、公开、掉线预警等选项。

1.6.1.13短信配置

此功能可以查看短信配置详情，添加条目可以新增加短信推送人员信息和发送内容，编辑选项可对接收短信用户推送内容进行管理操作，配置的信息内容包括预警信息、日报、状态预警、掉线预警，完成设置以后，列表中人员可以收到短信信息。

1.6.1.14污染物浓度预警

一旦空气质量状况出现异常波动时，系统启动超标报警。此功能中分数据上下限与预警上下限，数据上下限为数据有效性判定标准值，超过界限的则被判定为无效。预警上下限为当监测因子不在设定值范围内一定时间之后，则会发送预警短信。

选择站点便捷，将预警上下限设定临界值，即可使用预警功能（0为默认）。

1.6.1.15数据修约

此功能可对程序中未拣出的有误数据进行人工修正，点击数据修约选项即可进行修正，当值被设定为无效时，数据被拣出，不参与统计运算。（因系统计算规则因素，只可提供分钟值与小时值的修约功能，目前只开放分钟值修约）

1.6.1.16用户管理

对于不同的角色设置相应权限管理，一个角色关联了一套操作权限。系统共提供了三种操作权限。系统用户：拥有系统的所有功能操作权限；管理用户：拥有部分业务相关 的功能操作权限；普通用户：只能进行系统中相关内容的查询操作，实现不同级别操作人员对数据访问范围和数据读写性的严格控制，建立统一用户管理平台实现所有用户的身份管理，包括用户个人身份信息、角色信息、电子youjian、个人账号和密码。

环境监测平台APP系统使用用户名密码及数据授权的双重验证方式只有合法的用户登录到系统后才能看到相关的数据。

实时监测地图以地图的方式显示所登录用户权限内所有站点的实时监测数据，并根据监测指标的级别进行渲染，级别分为优、良、轻度、中度、重度、严重五个级别。监测地图默认显示 PM10 的数据，用户可以根据需求将监测地图切换为 AQI、PM2.5、PM10等指标数据。

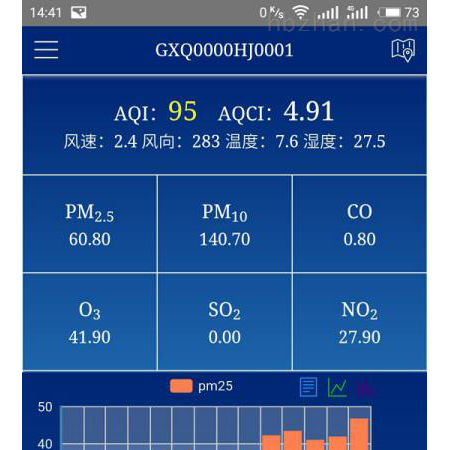

通过查看监测点位的详细功能，可以查看监测点位的实时监测数据，包括气象指标数据。通过监测点基本信息，可以查看监测点位的详细信息，包括点位名称、编码、污染情况及方位。

通过实时排名功能可以查询各个监测点位的实时数据排名情况。通过监测点位专题功能的功能，可以按点位类型进行排名，同时可以查看各个监测点的详细信息及周边点位的情况。

通过历史查询功能可以查询各个监测点位的小时数据排名情况。通过监测点位专题功能的功能，可以按点位类型进行排名，同时可以查看各个监测点的详细信息及周边点位的情况。

站点列表功能是以数据列表排名的方式显示各个站点的实时数据；并可以查看所关联的站点的排名情况及各站点的实时监测数据。

以数据列表的方式显示当前站点数据异常报警信息，通过菜单可以查看红色报、橙色、黄色级别的报警信息；并可以查看当前报警站点的实时数据。实时接收来自推送中心的报警信息并进行实时报警提醒。

新增预警反馈功能，用户可以针对预警污染事件所采取的措施填写反馈内容，预警反馈内容可以多人进行同时反馈，并将反馈的内容实时推送到相关用户人 APP 中，上级用户可以针对反馈内容填写评价进度了了解，以达到反馈与监管同步进行。

版本更新，系统提供版本自动更新的功能；更新日志，更新日志功能了，系统历次更新内容及问题。在线帮助，App 提供了在线使用帮助，供用户快速了解系统。
