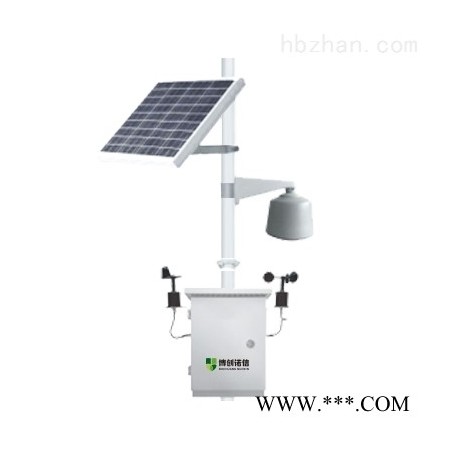

BCNX-VOC11 VOCs监测系统方案

双路VOCs监测系统方案

​

建设方案

本系统由气态污染物监测子系统、参数监测子系统及数据采集与处理子系统组成，其中VOCs污染物监测子系统和数据采集与处理子系统安装在标准机柜内。本系统设备的功能设计、结构、性能、安装和试验等方面的技术要求，均符合国家有关环境保护标准要求，满足中华人民共和国环境保护行业（HJ/T75-2007、HJ/T76-2007）标准要求。

系统组成如下图：

测量项目

TVOC、去除率、风速、风量、流速等多项相关参数、工况（具体监测项目根据工况确定）。

测量方法

TVOC采样方法：抽取式冷凝法

TVOC测量方法：PID

风量、流速等测量方法：风速仪

双路VOCs监测系统方案系统特点

1) 本系统采用双探头结构，可以计算出污染物治理前后的去除率；

2) 本产品适用于高浓度状态下使用，*的间歇式工作方式，可以大大增加监测设备的使用寿命；

3) 监测仪在治理设施前后，对样气的预处理不同，广泛适用于各种工况条件；

4) 增设了监测风速、风量的功能。

5) 核心仪表采用气相色谱法测量VOCs浓度，测量精度高、可靠性好，受粉尘水分影响小，维护成本低。

6) 预处理系统中采用快速冷凝快速除水，确保气体组分不变。直接测量烟气干基值，符合国标要求。

7) 系统机柜可***打开，极大提高系统维护的方便性。

8) 采用PLC可进行校准和系统吹扫，取样器温度、伴热管温度、冷凝器温度均参与系统控制，确保系统处于运行状态。

9) 系统也可使用各种快捷方式进行校准和系统吹扫等，为操作者提供方便。快捷方法降低了对操作人员的要求。

10) 系统控制同时将系统中的各种状态在线显示，以便实时掌握系统的运行状况。
