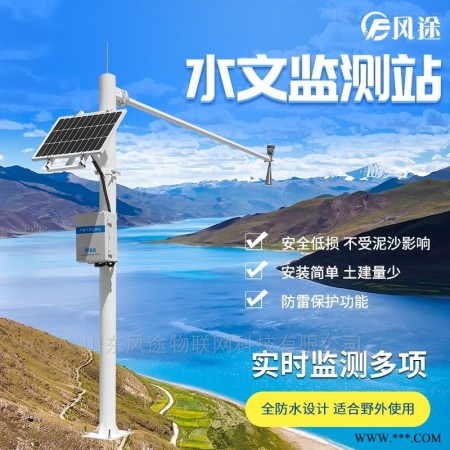

FT-SW4 河道流量监测系统

　　一、河道流量监测系统产品概述

　　FT-SW4河道流量监测系统是一款基于微波技术的全自动流量监测系统，可同时测量渠道内水位、流速、流量和降雨量。它采用的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

　　二、应用领域

　　1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。

　　2、辅助水处理作业，如城市供水、排污监测等。

　　3、流量计算、入水排水流量监测等。

　　三、产品特点

　　(1)非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

　　(2)适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

　　(3)流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

　　(4)方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

　　(5)不受大气中水蒸汽、温度和压力变化的影响

　　四、监测平台特点

　　1、可存储及查询历史数据;可保存历史数据5年以上，

　　2、数据采集周期可自行设置，每分钟采集一次或10分钟采集一次皆可根据需要设置

　　3、查询结果可转换(表格、曲线图、柱状图);

　　4、同时具备数据导入导出功能(excel);

　　5、同时可显示多点水位记录数据，可在全国无线传输数据

　　五、概要指标

　　供电电流：100mA(工作)，<1mA(休眠);

　　工作电压：12V供电

　　运行温度：-35℃~60℃;

　　存储温度：-40℃~60℃;

　　野外防护等级：IP68

　　信号输出：　RS485/MODBUS协议;

　　六、技术参数：

　　流速测量

　　测速范围：0.15~21m/s;

　　测速精度：8.8mm/s;

　　分 辨 率：±1mm/s;

　　方向辨别：上游

　　持续测量时间：2~240s

　　采样间隔：0s~5h

　　工作频率：24.15GHz

　　到水面距离：0.3~35m

　　水位测量

　　量程：　30m;

　　测量精度：　±1-2mm;

　　天线材料：　不锈钢316L喇叭/PTFE振子;

　　天线结构：　尖zhui形振子;

　　频率范围：　26GHz;

　　重复性：± 2mm

　　精度：< 0.1%

　　频率范围：26GHz

　　雨量监测

　　测量范围：雨强0～4mm/min

　　测量精度：±0.2mm

　　分 辨 率：0.2mm

　　承雨口径：φ200mm

　　供电方式：太阳能电池板+蓄电池组合供电

　　太阳能功率：10W / 30W (选配)

　　蓄电池参数：DC3.7V 10Ah

　　支架高度：2.3米

　　工作环境：-20℃～80℃(不结冰状态)
