SDJ-3L- SDJ-3L 振动监测保护仪

SDJ-3L 振动监测保护仪


二、技术指标
● 测量范围:振动幅度或振动烈度的测量
　1、SDJ-3B振幅:0-500um内任意设置(峰-峰值)
　　(用户没有特殊要求,出厂设置0～200um)
　2、SDJ-3L烈度:0-50.0mm/s内任意设置(均方根值)
　　(用户没有特殊要求,出厂设置0～20.0mm/s)
● 频率范围:10-300HZ
● 输入信号:
　1、.配用SG-2振动速度传感器(测量轴瓦的振动)
　2、.配用CWY-DO电涡流传感器(测量轴的相对振动)
● 显示方式:A、B通道分别独立数字显示
● 线性精度:≤±0.5%(满量程)
● 输出:
　1、电流：4-20mA 对应上下*程
　　(负载<1KΩ可直接送入DCS系统)
　2、TDM示波分析输出
　3、RS485通信接口输出
　4、报警、危险开关量输出:(AC250V/5A,DC27V/2A)
● 使用温度：仪表 -15-55℃ (相对湿度≤80%)
　　　　　SG-2常温传感器 -25-100℃ (相对湿度≤90%)
　　　　　SG-2W高温传感器 -25-160℃ (相对湿度≤90%)

SDJ-3L 振动监测保护仪

● 供电电压：AC220V/50HZ±10%

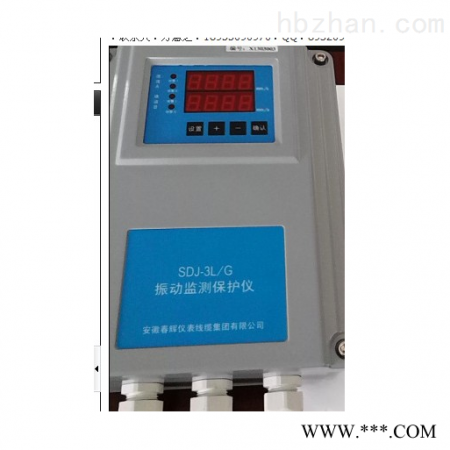

● 安装方式：盘装或安装在就地防护箱内
　仪表外形尺寸：宽160×高80×深260(mm)
　仪表开孔尺寸：宽156×高76(mm)
　SG-2振动速度传感器外形尺寸：Ф35×65mm;
　固定螺钉：:M10×1.5×10mm
　CWY-DO-Ф8mm电涡流传感器安装螺纹：M10×1mm
　前置器外形尺寸:80×64×34(mm)
三、主要功能
1、实现智能化处理，所有功能可通过前面板按键操作，振幅、烈度测量通过功能切换键任意设置选择
2、 适宜长期在线监测，安装调试方便简单
3、 报警、危险值输出通过按键任意设置
4、 报警、危险开关量信号可任意延时设置
5、在数据设置值查看中,1分钟不进行键盘操作,自动回到测量状态。
6、测量*大值的记忆
7、断线检测保护、断线*继电器输出,OK灯灭、恢复时*延时5秒解除
