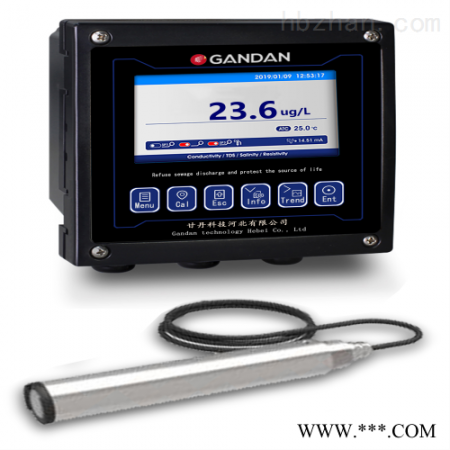

GD32-YCYLS 在线式叶绿素监测仪

传感器参数

测量范围

0-500 ug/L

测量精度

1ppb若丹明WT染料的信号水平对应值的±5%

测量方式

荧光法

输    出

RS485 MODBUS RTU

压力范围

≤0.4Mpa

校    准

偏差量校准、斜率校准

条件要求

水中叶绿素分布很不均匀，建议多点监测；水质浊度低于50NTU。

传感器主要材料

机身：SUS316L + PVC（普通版），钛合金（海水版）；O型环：氟橡胶；线缆：PVC

存储温度

-15到65℃

防水等级

IP68/NEMA6P

工作温度

0到45℃

尺    寸

直径37mm*长度220mm

重    量

0.8KG

电缆长度

标配10米电缆，可延长至100米

仪表参数

接入信号

RS485通讯传感器

2路电流输出

0/4～20mA(负载电阻＜750Ω)

通讯输出

RS485 MODBUS RTU

直流供电

9～36VDC，功率≤3W

交流供电

85～265VAC±10%,50±1Hz，

功率

≤3W

安装方式

面板式、壁挂式、管道式

三组继电器控制触点

5A 250VAC，5A 30VDC

外型尺寸

144×144×118mm

防护等级

IP65

面板开孔尺寸

138×138mm

仪表重量

0.8kg

仪表工作环境

环境温度

-10～60℃

相对湿度

不大于90%

磁场要求

除地球磁场外周围无强磁场干扰
