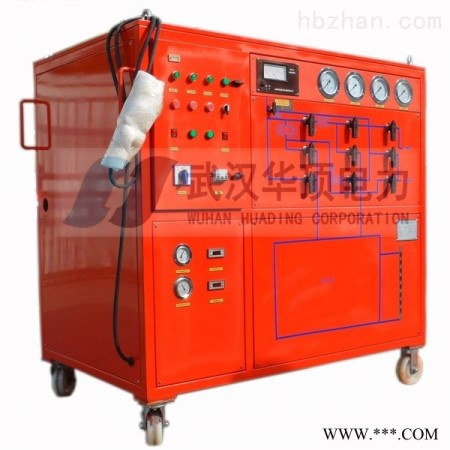

HDQC-SF6气体抽真空充气回收装置

产品简介：

SF6气体抽真空充气回收装置，是按照DL/T662-1999《六氟化硫充气及回收装置》标准 生产的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制，压力探测，温度计及报警装置的控制和仪表盘等辅助设施等组成。

产品功能：

1、SF6气体抽真空充气回收装置,对装置本机和SF6开关及GIS抽真空及真空测量

2、对液化罐抽真空及真空测量

3、对装置本身抽真空及真空测量

4、对SF6开关充气

5、对电器设备中的SF6气体进行回收包括水份处理、油份处理6、对回收和回充的SF6气体进行干燥、净化处理

7、对SF6电器中的SF6气体进行回收、液化储存及残压测定

8、可容纳80升容积的贮液罐，在设备本体内。

技术参数：

1、回收

回收初压力≤0.8MPa

回收终压力≤50KPa

回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。

2、充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。

3、抽真空

装置极限真空度小于等于10 Pa

对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

4、贮存

贮存容器容积0.015m3HDQC-SF6气体抽真空充气回收装置

名义液态贮存量20kg

zui高贮存压力3.8 MPa

5、净化

对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

6、年泄漏率：≤1%名义储存量

7、噪声：≤75dB(A)声压级

8、工作环境温度：  -10°—40℃

9、功率：≤4.5KW

10、电源：交流三相五线制  50HZ 380V±10%

11、重量约：400 kg

12、外形尺寸（长×宽×高）：1360×800×1300HDQC-SF6气体抽真空充气回收装置
