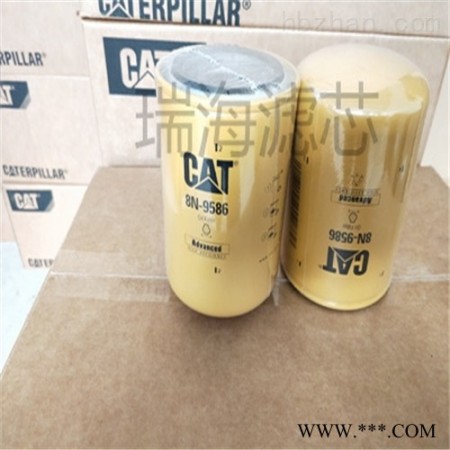

8N-9586卡特挖掘机机油滤芯

 8N-9586卡特挖掘机机油滤芯

浮子式机油集滤器，为使机油泵很好地工作，必须把润滑油中的大颗粒杂质在进入机油泵之前除掉，这个任务由集滤器承担。它联接在机油泵进油口，机油泵工作时，机油从罩子与浮子间的狭缝被吸入，通过滤芯滤去粗大的杂质后、经焊在浮子上的油管进入机油泵。当滤网被淤塞时，进油管的吸力增大，克服滤网的强力而使坏口离开罩，机油便不经滤网而直接从环口进入吸油管。

2、粗滤器串联在机油泵和主油道之间，故又称之为全流式滤清器，用来清除机油中较大的杂质。主要由上盖、外壳、纸滤芯及旁通阀等组成。当发动机工作时，带有压力的润滑油送入滤芯周围入滤芯周围的空腔内，油中较大的杂质被纸滤芯挡住，而干净的润滑油进入滤芯的内腔，然后经出油口进入气缸体的主油道。

3、细滤器：其作用是滤掉润滑油中更小的杂质，通常与主油道并联，有离心式和纸板式两种。

4、8N-9586卡特挖掘机机油滤芯的结构：空心的转轴固定在外壳上，转子体及端套连成一体，坐落在止推轴承上，可绕转子轴自由转动。压紧螺母将转子盖与转子体紧固在一起，上面用弹簧压紧，以限制转子轴向移动，转子下面装有两个互成反向的喷嘴。发动机运转时，从机油泵泵出机油的一小部分，经油口进入滤清器。当油压低于9s千帕时，进油限压阀关闭，细滤器不起作用。当油压超过98千帕、限压阀逐渐开启，机油经转子轴中心孔，自出油孔下喷出。随后又经油孔进入转子体，并从两个喷嘴喷出，于是喷射反作用力即推动转手旋转。当油压升到294千帕时，转子的转速可达5000r/min以上，转子内腔润滑油中的杂质的比重比润滑油的大，在旋转离心力的作用下，被抛向转子壁，并附盖在壁上。中心处干净的润滑油，从中心进入两喷嘴，不断地向外喷射，喷出的润滑油流回下曲轴箱。
