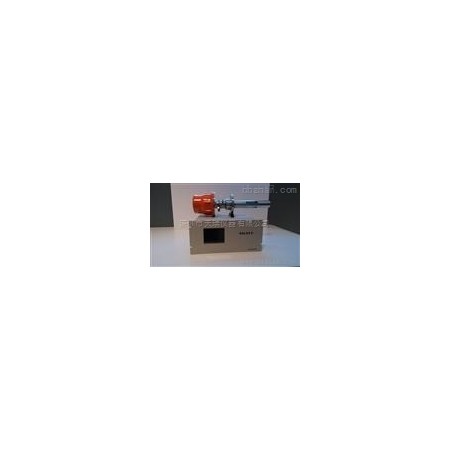

国产激光在线气体分析仪

GALAS 6-S、GALAS 6-L

GALAS 6T-S、GALAS 6T-L

GALAS 6T-P2000、GALAS 6V-P2000

GALAS 6V-P300

光纤分布的多路技术，可同时多点监测

对射式设计，主机集成在发射端，满足大多数应用场合

反射式设计，整机一体化，安装调试方便

反射式设计，高度集成的分析仪及可选配的二次仪表，更小型、高性价比，安装调试更方便

特有的渗透管，防高粉尘，可测量含有高达50g/m3粉尘气体

内置标定单元，自动进行谱峰锁定以及仪器校准

无易损耗材部件，运行成本低

探杆可耐400℃高温，适合脱硝等高温高粉尘场合

主要用于常温气体测量，气体温度小于60℃

配有防护套管，保护探杆在恶劣的环境下正常工作，延长探杆寿命

应用行业

测量对象

电解铝厂等

HF，HCL，NH3尾气排放监测

燃煤电厂

烟气脱硝工艺的NH3逃逸监测

钢铁行业

转炉，高炉，喷煤等CO，CO2，O2监测

石化，化工行业

腐蚀性气体HF，H2S和微量H2O监测

垃圾焚烧

HF，HCL，CO，CO2

垃圾填埋

H2S，NH3

烟草加工

CO，CO2

废水处理

H2S

环境空气

H2S，NH3，CO，CO2监测

工业工艺流程

H2O，CO2，O2监测

型号

GALAS 6

GALAS 6T

GALAS 6V

常规

测量方式

原位/旁路

系统组成

分析仪主机
发射单元
接收单元

分析仪主机
接收单元

激光分析仪
二次仪表

技术指标

测量技术

TDLAS

测量组分

HF、HCL、O2、CO、CO2、H2O、O2、NH3、CH4等

测量准确度

±2 F.S.,±4 F.S.，±6%F.S.

测量范围

小量程(1) 量程(1)

NH3

0~10ppm 0~5000ppm

HF

0~2ppm 0~2000ppm

HCL

0~10ppm 0~3000ppm

CO/CO2

0~2000ppm 0~100vol%

H2O

0~10ppm 0~3000ppm

O2

0~3vol% 0~100vol%

防护等级

主机IP20，发射、接收单元IP66

IP65

激光分析仪IP66，二次仪表IP65

工作条件

电源

220VAC，50Hz

吹扫气

0.3~0.8MPa,15L/min

分析仪工作温度

0-95%RH,-10℃-50℃

光学端工作温度

5-95%RH,-40℃-65℃不结露

气体压力

25~200kPa

接口信号

数字通讯接口

RS485/以太网

模拟量输入

8路4-20mA

4路4-20mA

2路4-20mA

模拟量输出

8路4-20mA

4路4-20mA

2路4-20mA

继电器输出

8路24V/1A

5路24V/1A

3路24V/1A
