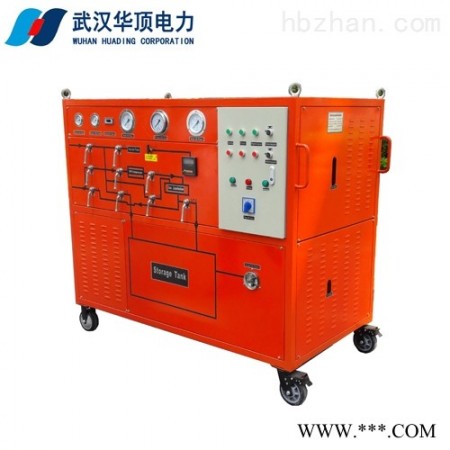

HDQH-V SF6气体回收装置

SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。sf6气体回收装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种设备。

sf6气体回收装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。

sf6气体回收装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。

产品别称：sf6气体回收装置

技术参数

回收 回收初压力≤0.8MPa

回收终压力≤50KPa

回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时

充气 对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时

抽真空 装置极限真空度小于等于10 Pa,对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时

贮存 贮存容器容积0.05m3

名义液态贮存量50kg

高贮存压力3.8 MPa

净化

对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后：

水份小于60PPM（重量比），油份小于10PPM（重量比）

年泄漏率 ≤1%名义储存量

噪声 ≤75dB(A)声压级

工作环境温度 -10℃- 40℃

电源 交流三相五线制 50Hz 400V±10%

功率 ≤5KW

重量 约545 kg

外形尺寸（长×宽×高） 1450×810×1200mm3

主要部件性能参数

指标名称 SF6气体回收装置

电源AC 380(三项五线、相序自动转化)

额定高储气压力（20℃） ≤4MPa

极限真空度 ≤10Pa

装置真空度保持 在133Pa压力保持24H,真空度值上升＜400Pa

SF6压缩机 法国美优乐

压缩机抽气速率 7m3/h（可定制）

真空泵 2X-4

真空泵抽气速率 15m3/h

回收装置适应入口初压(20℃) 0-1.0MPa

电气设备回收终压（20℃） ≤50Kpa

回收后气体油份控制 国产油分＜10μg/g

装置年漏气率 ＜1%

装置连续*运转时间 ≥1000h

累积*运转时间 ≥5000h

噪声水平 整机≤75dB(A)

理论储液能力 50kg

冷冻液化压缩机 东贝

冷冻储罐 50L

回收后气体水分 60PPM/V

回收后气体油分 10PPM/V

干燥过滤方式 真空加热活化再生

充气初压 ≤133pa

充气终压 0.8mpa

充气速率 ≥5m3/h

气化方式 电加热自动温控

整车型式 手推移动式

外形尺寸 1450×810×1200cm3

整机重量 约545kg

冷却方式 风冷

过滤系统 采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体

重复利用

简明参数表

型号 SF6气体回收装置

真空泵抽速 15m3/h

极限真空度 10Pa

真空泵 国产双极真空泵

SF6回收压缩机 7m3/h

压力 2.5MPa

压缩机厂家 法国美优乐

过滤器颗粒 0.02微米

油份 高效（PPM）

酸值 0.1PPM

可水解氟化物 0.2PPM

生物毒性 无

水份 ≤60PPM

SF6纯度 ≥99.9%HDQH-V SF6气体回收装置

SF6贮罐 50L

SF6贮罐材质 碳钢

制冷系统 优质高效压缩机

过滤器 美国原装

干燥器 美国原装

真空计 指针HDQH-V SF6气体回收装置

阀门 *技术（内置蝶形密封，确保多次开关不会漏气）

1、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧
2、所有电气系统均采用优质品牌
3、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工
4、整机为风冷，无需外接水源
5、内置温度保护系统即使在-20摄氏度下也能正常工作
6、内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂
