JD-CEMS cems烟气在线监测设备 烟气在线监测系统CEMS

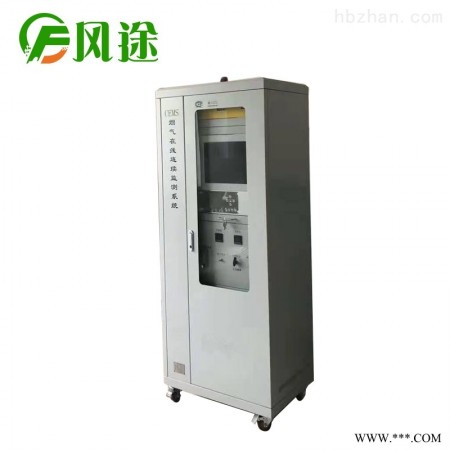

山东风铃科技所推出的JD-CEMS-1000型cems烟气在线监测设备可以连续监测SO2、NOX、02（标准、湿基、干基和折算)、颗粒物浓度、烟气温度、压力、流速等多项相关参数，并统计排放率、排放总量等。从而对测量到的数据进行有效管理。

JD-CEMS-1000型系统由气态污染物（SO2、NOX、02等）监测、颗粒物监测、烟气参数（温度、压力、流速等）监测及数据采集与处理4个必选子系统组成。

气态污染物监测采用抽取式冷凝法，其原理是利用紫外差分法测量烟气中的SO2、NOX含量，通过电化学法测量湿氧含量，然后通过干湿转化计算出SO2、NOX、02的干烟气浓度。

颗粒物监测采用抽激光后散射法，烟气的温度采用温度传感器测量，烟气压力采用压力传感器测量，烟气流速采用皮托管测量；将所有的测量信号送入数据采集与处理系统。

输出处理系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，实现了工作现场的无人值守。整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，同时系统采用模块化结构，组合方便，并且能够*与企业内部的DCS系统和环保部门的数据系统通讯的要求。

000011　项目执行标准

cems烟气在线监测设备的设计、制造、验收规范主要按下列标准和技术规范进行：

u GB3095－1996    《大气环境质量标准》

u GB13223-2003    《火电厂大气污染物排放标准》

u GB18485-2007    《生活垃圾焚烧污染物控制标准》

u HJ/T75-2007     《火电厂烟气排放连续监测技术规范》

u CJJ90—2002     《城市生活垃圾焚烧工程技术规范》

u CJ/T118—2002   《城市生活垃圾焚烧炉技术规范》

u HJ/T76-2007     《固定污染源排放烟气连续监测系统技术要求及检测方法》

u GB16297-1996    《大气污染物综合排放标准》

u GB/T16157-1996  《固体污染源排气中颗粒物测定与气态污染物采样方法》

u GB9078-1996     《工业炉窑大气污染物综合排放标准》

u GB 3095-1996    《环境空气质量标准》

u GB12519-1990    《分析仪器通用技术条件》

000012　项目方案

000012.1　测量项目

Ø SO2、NOX、O2、烟尘、温度、压力、流速

000012.2　测量方法

Ø 烟气采样方法：抽取式冷凝法

Ø SO2、NOX监测方法：差分光学吸收光谱法

Ø O2监测方法：电化学法

Ø 烟尘测量方法：激光后散射法

Ø 温度测量方法：温度传感器

Ø 湿度测量方法：湿度传感器

Ø 压力测量方法：压力传感器

Ø 流速流量测量方法：差压法（皮托管）

2. 系统总则

本系统设备的功能设计、结构、性能、安装和试验等方面的技术要求，均符合国家有关环境保护标准要求，满足中华人民共和国环境保护行业（HJ/T75-2007、HJ/T76-2007）标准要求。
