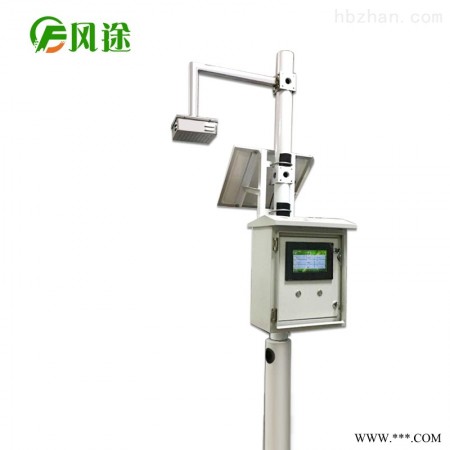

JD-AQI 国控空气质量监测站 空气质量自动监测系统

单元名称

描述

技术参数

颗粒物监测单元

监测方法

连续自动实时监测方法

测量原理

光散射法

测量数据

PM10、PM2.5

测量量程

0～1000 ug/m3

浓度显示时间

≤60s

测量时间

0.1min（短测量时间），1min（标准测量时间），（1-9999）秒任意设定

低检测限

≤0.001 mg/m3

仪器平行性

≤±10%

浓度报警

具备高浓度报警功能，平台可配置报警阈值

六参数监测单元

监测方法

连续自动实时监测方法

测量原理

高精度电化学

测量数据

SO2、NO2、CO、O3

测量范围

SO2测量范围：0-2000ug/m3；分辨率：1ug；准确度±10%，测试标气浓度1200ug/m3

NO2测量范围：0-2000ug/m3；分辨率：1ug；准确度±10%，测试标气浓度1300ug/m3

O3测量范围：0-2000ug/m3；分辨率：1ug；准确度±2%，测试标气浓度2000ug/m3

CO测量范围：0-200mg/m3；分辨率：0.1mg；准确度±10%，测试标气浓度103mg/m3

数据采集传输

数据有效传输率

断点续传配合平台数据补遗，保证数据有效传输率≥95%

处理器

ARM 10，STM32，520MHz

操作系统

Linux操作系统

远程控制

支持远程校时、远程重启、远程设置、远程升级

传输网络

自动实时上传数据，GPRS

箱体及供电

箱体材质

喷塑箱体

支架材质

镀锌处理

支架高度

标配高度3.5m，其他高度可选

支架直径

114mm变径76mm

防护等级

IP65

工作电压

可选：直流12V太阳能‚交流220Vƒ交流220V+直流12V

显示方式

显示方式：7寸LCD触摸多彩显示屏

数据存储

GPRS‚本地数据存储（可选）

温度环境

-30℃～50℃

湿度环境

10%RH～90%RH

噪声监测终端

测量范围：30-130dB（A）

声级计采样频率：小于1s

动态分析范围：≥100dB(A)

频率计权：A、C、Z

时间计权：F、S

噪声报警：触发录音或影像（可选）

气象五参数

温度：测量范围：-30℃～70℃；精度：±0.3℃（20℃）；

湿度：测量范围：0～100RH；精度：±5％（5%RH－95%RH，25℃）；

风向：测量范围：16个方向（0~360度）；精度：±5度；

风速：测量范围：0~30 m/s；精度：±0.3m/s；

气压：测量范围：30～110Kpa；精度：±2.5pa。
