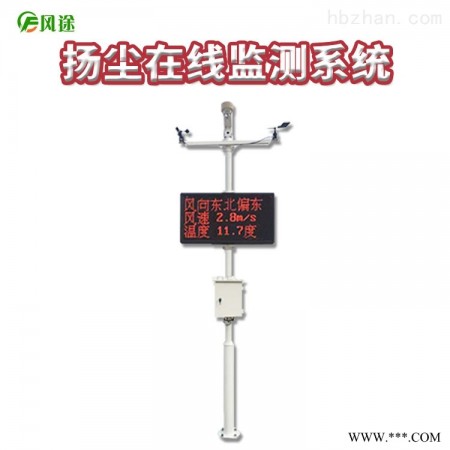

JD-YC09 智能扬尘在线监测系统

智能扬尘在线监测系统

背景：

随着近年来在建工程项目越来越多，工地分布范围越来越广，传统人力巡查存在检查结果主要靠估测，难以量化和分析，导致相应处罚科学依据不充分等缺点，通过建立扬尘在线监测系统，就可对建筑工地扬尘排放状况进行全天24小时的实时跟踪监控，系统对回传数据进行快速处理、对超过预定排放值的建设工地进行实时报警，及时自动发送信息告知工地负责人做相应整治工作。通过扬尘在线监测系统可以节约大量人力物力，及时有效地获取建筑工地扬尘排放状况，为现场处理和行政提供定量的数据支持。在线扬尘噪声自动监测系统主要用于建筑扬尘、沙石场、堆煤场、桔杆焚烧等无组织烟尘污染源排放及居民区、商业区、道路交通、施工区域等的环境空气质量的在线实时的自动监控，并能通过摄像头抓拍，所得数据均能通过有线或无线网络及时传递到数据平台便于管控。

系统组成：

本系统由数据采集器、传感器、视频监控系统、无线传输系统、后台数据处理系统及信息监控管理平台。监测子站集成了大气PM2.5、PM10监测、环境温湿度及风速风向监测、噪声监测、视频监控及污染物超标视频抓拍（选配）、有毒有害气体监测（选配）等多种功能；数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。该系统还可与各种污染治理装置联动，以达到自动控制的目的。

突出性能：

（1）满足野外作业需求，具有防风、防雨、防尘等功能，满足IP65防护等级。

（2）采集设定：可自由设定采集时间间隔，并可1分钟-24小时采集间隔任意设定。

（3）采集器：支持DC9～24V输入，电源具有防反接、抗脉冲群、防雷、防静电等保护措施。

（4）数据存储：自带标准的SD卡座，标准的USB2.0接口，可以使用U盘进行数据的导出操作（免去必须携带电脑或是其他设备等繁琐的操作）。

（5）显示方式：主机采用高灵敏度液晶屏显示，方便客户现场分析数据。

（6）扩展性能：支持多种尺寸TJD彩色液晶和LED显示屏等的即插即用实时显示数据。系统采用模块化设计，方便功能扩展、屏蔽或接入其他传感器。

（7）数据存储及下载：系统可以独立运行工作，无需连接电脑等辅助设备及可完成参数设定、数据导出等功能。

（8）站点数据下载：支持RS485接口采集，计算机直连、U盘进行数据下载。

（9）通讯方式：采集器同时支持GPRS、GSM无线传输方式，可将数据信息传输至的气象服务器，实现数据的远程控制和传输；可通过（支持90%的）智能设备（安卓系统）接收查看当前实时数据，并设定参数；

（10）时钟要求：内部集成实时时钟（RTC时钟电源3V）外部电源断电后可以运行5年以上。

（11）异常报警：监测数据超过设定上限，向移动设备上发送信息报警。

（12）采集器可靠性：外部电源和通讯系统出现的临时故障不影响数据采集，通讯恢复后可自动下载延误传输的数据；断电不丢失已采集存储的数据。

（13）（16）GPS功能：通过GPS可知道设备具体的地理位置（经度，纬度）（可选项）

智能扬尘在线监测系统

技术参数：

名称测量范围分辨率准确度

风速：0～60m/s 0.1 m/s±（0.3±0.03V）m/s

风向：0～360°1°±3°

大气温度：-30～+70℃0.1℃±0.3℃

相对湿度：0～99%RH 1%RH±3%RH

大气压：500～1100hPa 0.1 hPa±0.3hPa

PM2.5：0～500ug/m3 1ug/m3±10%

PM10：0～2mg/m3 1ug/m3±10%

TSP：0～20mg/m3 1mg/m3±10%

噪声：30～130db 1db±0.5%

摄像机：室外网络红外高速球,水平360度连续旋转，垂直90°,红外100米以上，支持有线/3G无线网络传输

供电系统AC220V或太阳能供电

通讯系统RS485，GPRS，光纤等选配

安装支架2.5米三角架立杆支架（高度可定制）

应用领域：

广泛应用在工地、城市管理、广场、大型工况企业等公共场所，是环保、建设、城市管理、交通、市政等相关部门对大气污染悬浮颗粒物排放源头控制评价的重要依据。
