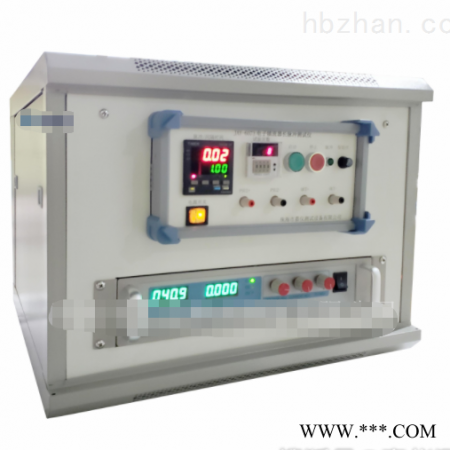

IEC61347不对称脉冲测量仪

工作和检测原理：

为了能使灯的阴极电流按正常工作的状态通过，又能准确检测灯气体放电的不对称脉冲所造成的功率，在灯的一个阴极与电子镇流器之间加入了一个1：1的高频变压器，工作时，灯的阴极电流能通过变压器耦合而加到灯的左边阴极上。灯的电弧电流可通过开关S1模拟正常工作状态，或通过转换开关S2接入模拟的局部整流不对称脉冲电路。

由时基集成电路LM555组成的脉冲发生器，当开关S4闭合时，由于R4和R6并联，电阻值减小，脉冲发生器的周期(LM555的3脚输出电平)为3 ms高电位，3 ms低电位，由此使绝缘场效应管Q1，也发生3 ms导通和3 ms截止的开关现象。当开关S4开路时，只有R4提供电流通路．从而使LM555的3脚输出高电位的时间延长到27 ms，而由于C3被充电到阈值电压后，放电的时间常数仍没变，因此LM555的3脚低电平的维持时间仍为3 ms，场效应管Q1的导通和截止时间也随这一变化而变化。
