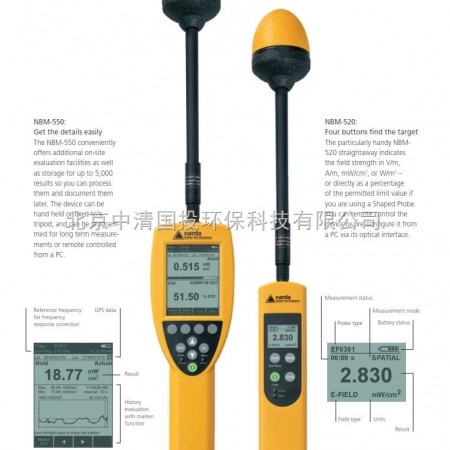

纳达NBM550+EHP50F电磁辐射电场分析仪 电磁辐射检测仪

显示类型

单色液晶

显示尺寸

10 cm (4 ), 240 x 320

背景光

白色，照明时间 (关, 5s, 10s, 30s, 60s, 持续)

更新速率

图表200 ms, 数据400 ms

单位

mW/cm2, W/m2, V/m, A/m, % (标准的)

结果类型(三维同向, RSS)

实时值, zui大值, zui小值, 平均值,zui大平均值

结果类型 (X-Y-Z型)

实时X值, 实时Y值, 实时Z值 (要求具有单轴的探头)

时间平均

选择平局时间, 4 s to 30 min (2 s 间隔)

空间平均

不连续或连续

多位置空间平均

zui多24个点的空间平均,存储每个点或总值

历史纪录模式

与实时图片显示结果所对应的时间 (2 minutes － 8 hours)

修正频率

1 kHz－100 GHz或关闭 (直接输入频率或在校准点之间)

热源追踪

渐增或渐少场强 (结果类型实时或zui大)

报警功能

2 kHz报警 (4 Hz 循环), 可调整限值

定时

预设开始时间: zui多24小时或立即开始
持续时间：zui多100 h
间隔时间：1s to 6 min (间隔11s)

物理存储

12 MB闪存记录测量结果和音频文件

存储容量

zui多5000个数据 (包括仪器设置, 时间和GPS数据)

远程控制

通过USB或光纤RS232接口（可选）
串行,全双工,460800波特(虚拟串口),多针连接器
串行,全双工,460800波特,无奇偶

耳机

3.5 mm TRS, 16欧姆, 只适用于音频录制

外部仪器 (用于结果存储)

利用多针连接器.接口连接器BNC电缆 当接触引起短路

GPS接收器

利用多针连接器; GPS接收机可提供一个选择接口电缆

探头

即插即用自动检测,使用所有NBM系列探头

测量条件

超过限值:当测量超出可调限值时存储结果
超过可调限值:当测量高于或低于可调限值时存储结果

测量范围

存储所有数据，例如以5Hz的速率存储*和zui后一个数据

麦克风

麦克风位于仪器顶部附近narda标识处

记录条件

记录时必须确定监测条件

记录时间

每个声音文档zui多存储30 s。音频文档可记录和结果相关的数据

记录格式

8-bit PCM, WAV格式存储(约240 kbyte/ 30 s)

输出

耳机输出(可调整输出条件)或通过NBM-TS PC软件

接收类型

12个卫星频道追踪， DGPS 接收, WAAS/ EGNOS 调协

位置数据显示

纬度(Lat)和经度(Long)
单位选择： DMS (度数, 分钟, 秒)/ MinDec (小数分钟)/ DegDec (小数度数)

测量系统

WGS84/ NAD83

位置精确性

< 3 m (DGPS, WAAS), <15 m (SPS), NBM-550可显示高精度模式

更新速率

1 s

接收器尺寸/重量

直径61 mmx 高度19.5 mm / 62 g

装备接收器

可在仪器下部安装三脚架

推荐校准周期

24个月

电池

镍氢可充电电池, 4 x AA尺寸 (Mignon), 2500 mAh

运行时间

20小时 (关闭背景光, 没有GPS)
12小时 (常开背景光，没有GPS)
10小时 (连接GPS接收器, 关闭背景光)

充电时间

2小时

频率范围

100 kHz ~ 6   GHz

测量范围

0.38 ~ 650   V/m (CW)&38 nW/cm² ~ 112 mW/cm² (CW)；0.38 ~ 22   V/m (True RMS)&38 nW/cm² ~ 0.13 mW/cm² (True RMS)

读数模式/空间评估

3 个独立天线轴同时显示数据

动态范围

65 dB

频响平坦度

±1.0 dB (1   MHz ~ 4 GHz);±1.5 dB (0.3 MHz ~ 5 GHz);-2.5 dB typ.@0.15 MHz

校准不确定度@ 0.2 mW/cm²   (27.5 V/m)

0.8 dB (≤   300 MHz),1.5 dB (300 MHz ~ 1.2 GHz) ;1.3 dB (≥ 1.2 GHz)

线性度 @ 0.2   mW/cm²(27.5 V/m)

±0.5 dB (2.2   ~ 316 V/m)

±0.5 dB   (0.0013 ~ 26.5 mW/cm²

直流（CW）损毁电平

1000 V/m&265   mW/cm²

峰值损毁电平

10 kV/m 26   W/cm²

温度湿度

 操作0 °C ~ +50   °C 非操作-40 °C ~ +70 °C；5 ~ 95 % RH   @ ≤25 °C

尺寸

318 mm x 66   mm Ø

重量

90 g

兼容性

NBM-500 系列测量仪

频率范围

1Hz~400kHz

测量范围

电场5mV/m~1kV/m&500mV/m~100kV/m

磁场0.3nT~100μΤ&30 nT~10mT

平坦度

电场：±0.35 dB （5 Hz ~400   kHz）；磁场：±0.7 dB（5 Hz~40 Hz）；±0.35 dB（40 Hz ~100   kHz）；±0.7 dB（100 kHz~400 kHz）；

线性度（对应100 V/m， 2 μT）

电场 ±0.2 dB （1 V/m - 1   kV/m）

磁场 ±0.2 dB （ 200 nT -   10 mT）

显示平均本底噪声

全向5mV/m&0.3nT;单轴向3mV/m&0.2nT；

各向同性响应

电场 ±0.54 dB （典型值）

磁场 ±0.12 dB （典型值）

可选频率范围

400kHz,100kHz,10kHz,2kHz,1kHz,500Hz,200Hz,100Hz

工作时间

> 9 小时 24 小时，独立工作模式下

湿度

0 ~ 95 %相对湿度，非冷凝

尺寸

109 mm x 92 mm x 92 mm（不考虑三角支架）

重量

550 g（不考虑三角支架）

探头EF0391

E-Field，适用于NBM，100kHz-3GHz

探头EF1891

E-Field，适用于NBM， 3MHz-18GHz

探头EF5091

E-Field，适用于NBM，300MHz-50GHz，Thermo.

探头EF3061

H-Field，适用于NBM，300kHz-30MHz

探头HF0191

H-Field，适用于NBM， 27MHz-1GHz

探头EA5091

FCC Shaped，适用于NBM，300kHz-50GHz，E-Field

探头EB5091,

IEEE Shaped，适用于NBM，3MHz-50GHz，E-Field

探头EC5091

SC 6 Shaped，适用于NBM， 300kHz-50GHz，E-Field

探头EF5092

E-Field， HiPow，适用于NBM，300MHz-50GHz，Thermo.

探头EF 0392

E-Field， HiPow，适用于NBM，100kHz-3GHz

探头EF 0691

 E-Field，适用于NBM，100kHz-6GHz

探头EF 6092

 E-Field，适用于NBM，100MHz-60GHz

探头EHP50F

E&H场强分析仪，1Hz-400kHz
