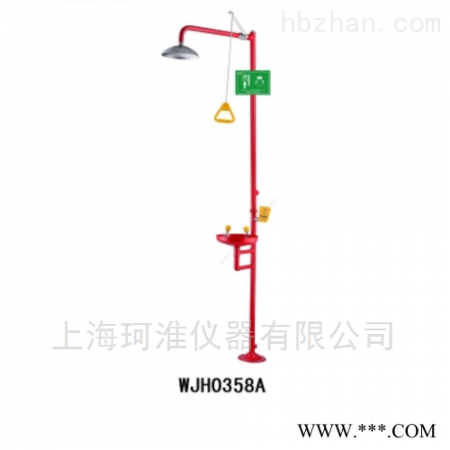

WJH0358A复合式紧急冲淋洗眼器

WJH0358A复合式紧急冲淋洗眼器

主要材料：304不锈钢,表面高亮度耐腐蚀环氧树脂喷涂。

结构
1.采用球阀和螺旋密封结构控制喷淋与洗眼。操作方便，启闭快速，密封可靠。
2.洗眼管路设有渗水孔，能排空洗眼喷头内残留水，利于管路清洁卫生和防冻（洗眼时有一部分水由此孔排入下水管，不影响使用效果）

性能参数
公称压力  密封压力    工作压力   喷淋流量L/min   洗眼流量L/min  适用条件
0.4MPA    0.45MPA    0.20~0.40MPA    ≥75.5      ≥11.4       常温纯水或符合卫生标准用水

安装与调试
1.安装前须复验产品型号、合格证、使用说明书、装箱清单。
2.安装位置应距事故易发地15米以内，以跑步速度10秒钟内能够到达冲洗之处。
3.安装与调试：
a. 底座与立管下半部连接：在底座螺纹处缠绕生料带与出水口三通连接旋紧。
b. 安装底座：根据排水管道位置调正三通排水口方向，按底座螺丝孔划好打孔位置，再根据地面等级设置M10膨胀螺丝或地脚螺栓。
c. 安装冲淋管路：将冲淋喷头旋紧在喷头管弯头处（内装G¾″网垫），再将喷头管另一头螺纹处缠绕生料带，与上半部连接，调正位置，用锁紧母锁紧。
d. 连接上半部、下半部：在由任母处放入由任垫，旋紧由任母。
e.安装洗眼盆部分：在洗眼盆下水口螺纹处缠绕生料带，与下半部异径三通连接旋紧；
f.安装洗眼双喷头部分：在锁母内放入G½"网垫，与G½"接管连接旋紧。
g.接通进水管、排水管，试装推板，将推板插入洗眼阀阀杆上，逆时针方向扳动推板，使阀门处于关闭位置，取下推板，重新安装调试推板方向，使推板正面竖直向上，反复开启，检查阀门开关是否灵活到位，有无卡阻现象。

WJH0358A复合式紧急冲淋洗眼器

使用方法
使用前，先打开进水控制阀
1.需要冲淋时，请向下拉冲淋开关拉手，冲淋阀门开启（开启角度90°），向上推冲淋开关拉手，冲淋阀门关闭（球阀连杆在球阀上方45°为关闭状态，下方45°为开启状态）。
2.如需要洗眼时，请按顺时针方向推动洗眼开关推板，洗眼阀门开启，按逆时针方向拉回推板，洗眼阀门关闭。用后需将防尘盖复位。
