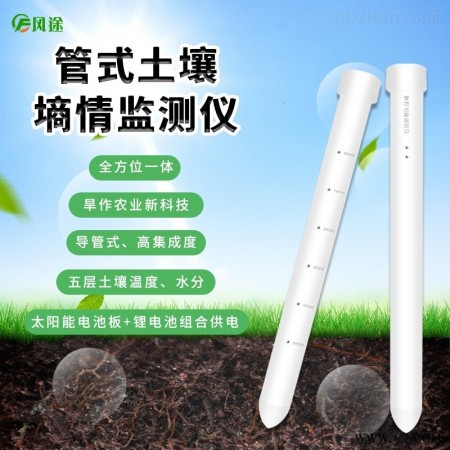

FT-TDR 便携式土壤墒情监测系统

便携式土壤墒情监测系统能够针对不同土层的土壤水分含量进行动态观测，而且是进行快速、准确、全面地观测，让人们实现对土壤的高度感知。

便携式土壤墒情监测系统

　　一、产品概述

　　土壤墒情速测仪又名非接触式土壤水分测量仪、土壤墒情测量仪，是一款以介电常数原理为基础的传感器。能够针对不同土层的土壤水分含量进行动态观测，而且是进行快速、准确、全面地观测，让人们实现对土壤的高度感知。

　　监测系统平台，界面地图可定位设备位置，可直观的查看和查询设备新数据、历史数据、单位、预警上限、预警下限、状态等多项内容，并且能够对上限、下限参数进行设置，以及查看报警记录等。能够快速将选定的数据列表以EXCLE表格文件的形式导出。平台可以同时绑定多个监测站设备。

　　土壤墒情速测仪采用分层设点的观测结构，地面配置一个温度观测点，地下土壤每隔10cm配置一个土壤温湿测点，观测相对应范围内的土壤温湿度。如下图所示：

　　二、产品特色

　　●预先埋入一根塑料管，将主传感器安置于管内，能够从预留管中轻松地取出、更换主传感器，维修方便，循环使用率高。

　　●可在塑料管中上下移动，实现对各个土层土壤水分含量的动态观测。

　　●发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。

　　●不会受土壤中盐离子的影响，化肥、农yao、灌溉等农业活动不会影响测量结果，数据准确。

　　●传感器的电没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。

　　三、技术参数

　　◆土壤湿度

　　测量范围：0～100

　　测量精度：3%

　　◆土壤温度

　　测量范围：-30℃～70℃

　　测量精度：0.1℃

　　◆记录间隔：30分～24小时(可调)

　　◆测点间距：10cm

　　◆输出方式：USB接口数据导出

　　◆存储容量：1M

　　◆数据查看：Web网页系统平台远程查看

　　◆供电方式： 太阳能电池板+锂电池组合供电

　　◆防护外壳：PVC

　　◆防护等级：IP68

　　◆工作环境：-20℃～85℃

　　◆结构外观：集成管式(柱式)

　　◆尺　　寸：外径6cm　　高78.2cm

　　四、安装指导

　　4.1 准备工作

　　4.1.1 开箱检查

　　检查外包装是否有破损;根据设备清单开箱检查设备及配件是否齐全。

　　注意：土钻 并不包含在水分仪出厂配件中，您若需要，额外购买即可。

　　4.1.2 工具准备

　　土钻、纯净水或自来水、水盆、手套(按个人需求准备)

　　4.2正式安装

　　4.2.1 安装位置选择须知(适用于农田作物)

　　a.在作物播种后进行设备安装;

　　b.安装位置地势平坦;

　　c.全面灌溉条件下，优先选择获水较少区域作为监测位置;灌溉条件下，选择湿润区域内作为监测位置;

　　d.选取作物长势均衡并可代表绝大多数作物长势的位置;

　　e.了解被监测作物的根系分布，一般选择离作物吸水根系较近的位置。

　　注意：设备安装地点应选择地势相对较高处，防止雨水倒灌进设备内从而引起设备短路或线路故障。

　　4.2.2 打孔

　　a. 取土钻钻头、手柄、支杆，完成后将取土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。(注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪)

　　b. 将取土钻从孔洞中取出，放到盆子里，用工具把钻出的土收集到盆子里以用来和泥浆。(注意：一钻土因为杂质过多，不做收集)

　　c. 反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底)，以测试孔洞的深度是否合适;若有卡顿，则使用取土钻修正，保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平，打孔完成。

　　4.2.3 和泥浆

　　a. 挑出盆中土壤杂质，石子、根、不容易溶解的土块等。将土壤搓细，以便和泥浆。

　　b. 倒入适量水，充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状;和泥浆完成。

　　4.2.4 灌浆安装

　　a. 将泥浆慢慢倒入孔洞，大概到孔洞1/2的位置;可根据实际情况酌情增减。

　　b. 将传感器慢慢放入孔洞中，向一个方向慢慢转动并下压，速度过快可能会导致气泡不能被*排出。(注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中)

　　c.当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成; 此时传感器安装深度与洞口齐平。(注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗)

　　4.2.5 安装太阳能板(不需要太阳能供电板的用户则不需要操作此步骤)

　　a.太阳能板选址

　　太阳能板的安装位置应尽量远离传感器，一般距智墒50cm以外较为适宜,但不能超出电源线的长度。太阳能供电板的面板应朝向太阳方向，即南方，前方尽量无遮挡。

　　将太阳能板支架插在选定的位置即可。

　　b.固定太阳能板

　　将太阳能板的面板固定在支架上，将面板中心的四个孔与支架上的四个孔对准，然后使用螺丝拧紧。

　　c.连接太阳能供电板与测量仪

　　首先，将面板与支架上的接线端子连接在一起，拧在一块儿即可;

　　其次，连接设备太阳能接口，需要向上拔出设备顶的顶盖，在开关键相对的一侧是太阳能接口(航插孔);将支架电源线的另一端对准接口插入，拧紧螺栓，即可完成太阳能板的安装。

　　4.2.6 安装完成

　　向上拔出设备顶盖后，按下开关键，设备即可正常工作。建议在泥浆恢复正常状态后再进行正常工作。

　　其他注意事项：

　　砂土安装要点

　　砂土安装与壤土标准安装步骤无异，需要注意的是需准备足量的水，不少于5L;在灌浆之前，先把水倒入孔洞中，淋湿整个洞壁，直到孔洞底有多余的水出现为止。然后按照步骤，将泥浆慢慢倒入孔洞中，大概大概到孔洞1/2的位置。其余安装步骤参照壤土的安装即可。

　　黏土安装要点

　　黏土的安装在打孔收集土壤完毕之后，清理杂质后，将黏土在水中浸泡大于4小时，使黏土软化，便于活成比较均匀的泥浆。浸泡完成后搅拌成粘稠状，灌浆即可。其余安装步骤参照壤土的安装即可。
