软件平台用电监管平台能耗云平台

2017年4月26日，生产委员会印发《生产委员会关于开展电气火灾综合治理工作的通知》（安委〔2017〕4号），强调用三年时间综合治理电气火灾工作，提高社会单位发现和处置消防电气隐患能力，推进电气管理制度化、规范化，巩固综合治理成效，强化考核，确保成效，提升地方各级、各有关部门及社会单位电气防火管理水平。

1

用电，节约用电，     2017年7月21日，综治办、民政部、住房和城乡建设部、生产监督管理局、家能源局六部联合印发《高层建筑消防综合治理工作方案》(公消〔2017〕

218号)，要求结合老旧高层住宅改造工程，推动安装电气火灾监测装置，利用智慧用电管理系统，加强数据搜索、分析和应用，实行智能检测、动态监测，确保用电。

     2016年11月14日，中银行业监督管理委员会印发《中银监会办公厅关于切实加强消防管理工作的通知》(银监办发〔2016〕159号)，要求建立消防自查、火灾隐患自除、消防责任自负以及自我管理、自我评估、自我提升的工作机制，确保本单位消防*。

     中农业银行办公室《关于开展电气火灾综合治理工作的通知》(农银办发〔2017〕695号)对建立行内用电监测系统作出了标准要求和时间要求。

2

银行用电存在的隐患

    随着科技创新力度加大，信息技术已经成为提升银行核心竞争力的重要手段。在此趋势下，金融业采用的电子设备种类越来越多，对电子设备的使用强度大大增强，但电气系统设计、建设、运营、使用的过程中往往忽视用电，缺乏相应的网络化管理手段，主要表现在以下几个方面：

1、基础管理落后

    目前银行营业场所（营业网点、自助银行及办公大楼等）的用电系统还处于无网络化、无智能化的单机分散独立运行的状态，主要还是采取传统的保护措施，以空开、保险丝、漏保、定时器等方式为主流，无法实现对前端电力系统进行远程实时监测和管理。

2、设计应用不统

    前期规划设计与实际应用不统，配电线路铺设不规范，部分配电柜地线缺失等隐患导致设备与人身无法得到保障。

3、运维管理不规范

    运营过程中缺乏现代化技术手段监管，难以防止不合理应用现象的产生。保护与负载不匹配、负载随意添加和不规范的分路引线，电器使用不规范，均是引起火灾的重大原因。

4、设备管理难度大

    设备使用中主要有安装随意、摆放无序、布线杂乱、接线凌乱等现象。同时，非24小时设备因人员不及时拉闸，导致24小时开机运行，对于年代比较久的建筑可能存在绝缘老化等问题，这些都是火灾隐患。

5、电能损耗无人管理、浪费严重

    银行营业场所的70%的用电属于营业性用电，比如照明、电脑、空调、饮水机、LED屏等设备，下班后需拉闸断电。但在实际执行中仍会存在不执行的现象，造成大量的能源浪费，存在极大的消防隐患。

3

解决方案

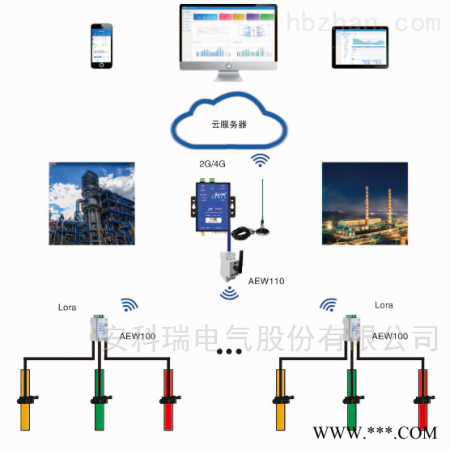

    AcrelCloud-6000用电监管云平台创新地依托于电力传感、物联网（2G/4G等）、大数据和智能云计算等技术，用电监管平台能够对电压、电流、温度等进行实时监测并进行数据分析，对被保护线路的过压、过载、过流、过温、欠压、打火、缺相、设备不在线等情况进行预，系统在发现电气火灾预时，信息可多种途径及时通知相关单位处理，确保用电线路系统。系统具有独立完整功能，通过系统平台及前端系统设备实现对电气火灾风险的检测预及管理，系统预留与其他应用系统、设备交互对接接口，具有很好的扩展性及融合性。

本平台遵循以下标准开发：

《电气火灾监测系统》GB14287-2014；

《建筑设计防火规范》GB50016-2014；

《金融建筑电气设计规范》JGJ-284-2012；

《生产委员会关于开展电气火灾综合治理工作的通知》（安委〔2017〕4号）；

《高层建筑消防综合治理工作方案》（公消〔2017〕218号)；

《关于开展电气火灾综合治理工作的通知》(农银办发〔2017〕695号)

1、用电检测预采集和上传

     用电监管平台通过2G/4G等网络技术采集银行用电设备（8小时、24小时），检测设备设置在主配电箱的出线端，设置要求符合《火灾自动报系统设计规范》GB50116规定。用电检测预设备采用有线或者无线通讯方式与主机连接，通过银行传输网络上传监控，确保网络。设备符合相关法律法规认证要求的系统产品，且产品的技术性能满足设置场所环境温度、湿度及防护等级的实际需求。

具体技术参数如下：

a、支持1~5路三相电流（或3~15单相电流/电压）检测；

b、 支持1~20路温度检测；

c、 支持1~15路剩余电流检测；

d、 能够对被检测线路的电压、电流、漏电、温度等进行实时检测与数据分析；

e、 对被保护线路的过压、过载、过流、过温、欠压、设备不在线等情况进行报；

f、 设备可根据需求区分24小时回路、8小时回路、24小时UPS回路、8小时UPS回路和定时回路，避免正常断电引起的预；

g、 设备可通过4G信号上传给云平台；

h、 设备自带备用电源，现场断电后可保持正常工作4小时；

i、 设备可外接烟感、水浸等传感器；

2、用电分路检测

     分时分区用电监测管理根据营业机构用电各回路用途和负荷，采取“多回路、小电流”的设计原则，将网点回路分为24小时回路、8小时工作回路、24小时UPS回路、8小时UPS回路和定时回路5大类。用电分类监测可以实现不同回路不同的监测配置，避免正常断电引起的预，实现分时分区用电的个性化配置与监测。

3、用电线路实时监测预

a、过载监测：根据线路和接插件标称功率，设定每条回路预和zuigao负载值，系统根据实时电流监测，判断是否过载，减少火灾患。

b、异常监测。根据不同负载类型和时段，设定每条回路电流异常预值，当电流异常变化达到设定值，产生预信息。

c、温度监测。根据接插件部位或线路温度，对过温现象实时监测，设定预值，当系统监测温度达到设定值时，进行预。

d、漏电监测。设定漏电电流预值，当系统监测到漏电电流高于设置值时，进行预。

e、用电量统计。对每个监测线路进行用电量统计，并形成图或表的形式展示，报表可以导出。

4、配电线路断电预

     平台判断前端用电回路状态，实时监测8小时用电回路是否正常分合闸，从而减轻现场复核情的压力，通过平台查看前端情况，对预进行辅助性判断，减少现场出复核的次数，降低人员应急处置次数。

5、分层分级检测管理

     前端网点检测设备触摸屏幕，用于配置上、下班监测模式、接收、查看预信息、信息处理和日常业务维护。监测管理平台，可查看各个设备情况与预日志。

4

结束语

     用电监管平台能帮助银行单位建立和完善体化的计量、监测、分析和管理系统，及时、准确、快速、获取配电相关数据，监控电力系统的运行态势、及时发现故障隐患、保证供电、稳定。为管理者提供直观、的供配电能源报表和用电分析报告服务，更加方便管理银行各网点日常的管理及未来规划 。
