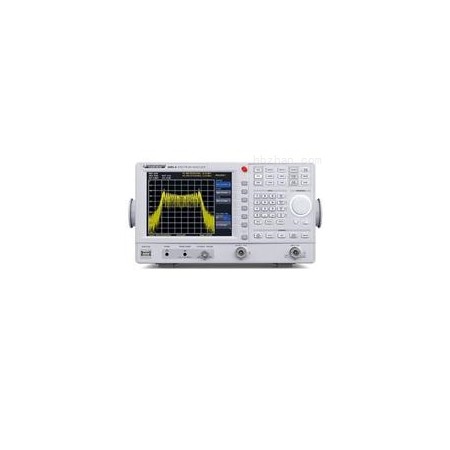

HMS1010 HMS1010 频谱分析仪 电磁辐射检测仪

„技术参数

频率

频率范围

100kHz～1.6GHz

温度稳定性

±2ppm(0～30℃)

老化

±1ppm/年

频率计数器

分辨率

1Hz

精度

±(频率×参考误差)

跨度设置范围

0Hz(0跨度)和1kHz～1.6GHz

频谱纯度，SSB相位噪声

载波30kHz(500MHz，+20～30℃)：＜-85dBc/Hz

载波100kHz(500MHz，+20～30℃)：＜-100dBc/Hz

载波1MHz(500MHz，+20～30℃)：＜-120dBc/Hz

扫描时间

跨度＝0Hz：2ms～100s

跨度＞0Hz：20ms～1000s，最小.20ms/600MHz

分辨率带宽(RBW)(-3dB)

100Hz～1MHz，1－3步进，200kHz

误差

≤300kHz：±5%典型值；1MHz：±10%典型值

RBW分辨率带宽(-6dB)

200Hz，9kHz，120kHz，1MHz

视频带宽(VBW)

10Hz～1MHz，1～3步进

幅度

显示范围

平均噪声可到+20dBm

幅度测量范围

典型值-114dBm～+20dBm

高频输入(HF)时，允许直流电压

80V

高频输入时输入功率

20dBm，30dBm，允许3分钟时值

无互调范围

三阶互调产物，2×-20dBm(参考电平-10dBm)：+66dB典型值(典型+13dBm三阶截距TOI)

信号偏离≤2MHz：60dB典型值(+10dBmTOI)

信号偏移＞2MHz：+66dB典型值(+13dBm典型值，TOI)

DANL(显示平均噪声电平)

(RBW1kHz，VBW10Hz，参考电平≤-30dBm)10MHz～1GHz：-105dBm典型值，-114dBm

含前放：典型-135dBm(100Hz RBW)

内部杂散

参考电平：≤-200dBm ,f＜30MHz，RBW≤100kHz时，＜80dBm

输入相关杂散

混频器电平≤-40dBm，载波偏离＞1MHz：-70dBc典型值，-55dBc(2～3GHz)

二次谐波接收频率

混频器电平-40dBm：-60dBc典型值

电平显示

参考电平：-80dBm～+20dBm，1dB步进

显示范围：80dB，40dB，20dB，10dB，线性

对数显示单位：dBm，dBµV，dBmV

线性显示单位：µV，mV，V，nW，µW，mW，W

测量迹线：1迹线和1存储迹线

跟踪运算

A－B(轨迹－存储轨迹)

检波器

自动/最小/峰值，采样率，RMS，平均值，准峰值

电平显示误差

参考电平降至-50dB，20～30℃时，＜1.5dB，典型值为0.5dB

标记/△标记

标记点数

8

标记功能

峰值，下一个峰值，最小值，中心＝标记频率，参考电平＝标记电平，在峰值上所有标记点

标记显示

正常(电平)，噪声标记，(频率)计数器

输入/输出

高平输入

N(插孔)；高频输入阻抗：50Ω；

VSWR(10MHz～1.6GHz)：≤1.5典型值

跟踪源输出

N插孔(HMS1010)；输出阻抗：50Ω

频率范围：5MHz～1.6GHz；输出电平：-20dBm～0dBm，1dBm步进

触发和外部参考输入

BNC插孔，可选；触发电平：TTL

参考频率：10MHz；基本电平：10dBm

近场探头电源输出

6VDC，100mA(2.5mm插孔)

音频输出(耳机)

3.5mm插孔；解调：AM和FM

其他

显示

6.5”TFT彩色VGA

存储/调出记忆

10个空耗的仪器设置

触发

自由运动，视频触发，外触发

接口

USB/RS-232(HO720)；前面板U盘端口；后面板USB打印；端口来自SW2.0.；外部监视的DVI接口

外接电源

105/253V .50/60Hz ，CAI Ⅱ

功耗

40W在230V，50Hz

保护等级

安全等级I(EN61010-1)

操作温度

+5～40℃

保存温度

-20～+70℃

相对湿度

5%～80％(无冷凝)

尺寸

285×175×220mm

重量

3.6kg
