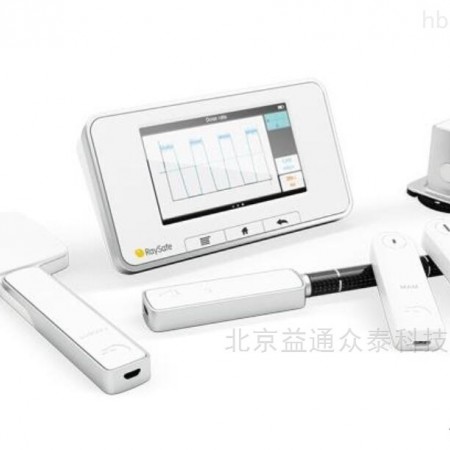

RAYSAFE X2 美国Fluke RAYSAFE X2 X射线质量分析仪 便携式辐射检测仪

美国Fluke RAYSAFE X2 X射线质量分析仪用于检测医用诊断X线设备的辐射输出质量(全兼容型)，用于检测所有诊断用X线设备。

美国Fluke RAYSAFE X2 X射线质量分析仪产品简介：

检测医用诊断X线设备的辐射输出质量(全兼容型)

用于检测所有诊断用X线设备，包括一般的工频X线发生器和变频X线高压发生器的X线机、拍片机、透机、脉冲机、牙科机、全景牙科机、牙科CT机、低剂量CR机、DR机、小型便携式X光机、DSA(数字减影系统)、不同靶材的乳腺机、扫描乳腺机、CT机等医用X线机X线辐射输出质量性能检测，并能进行亮度和照度的测量

测试数据可导出到电脑Microsoft Excel进行存储和分析，并配相应打印机输出测试报告。主机电池使用时间长，要求不低于10小时;数据存储量大，要求不低于10000次曝光数据。能通过以太网，无线及USB与电脑进行实时通讯与双向控制，支持安卓操作系统

美国Fluke RAYSAFE X2 X射线质量分析仪产品标准：

IEC 61674-2012 医用X射线诊断成像中带电离室和/或半导体探测器的剂量仪

YY/T 0910.1-2013/IEC 62563-1:2009医用电气设备 医用影像显示系统首部分:评价方法

GB/T17006.5-2000/IEC61223-2-5:1994医用成像部门的评价及例行试验第2-5部分:图像显示装置稳定性试验

AAPM TG18：医疗影像系统质量评估标准

美国Fluke RAYSAFE X2 X射线质量分析仪技术参数：

1、X2常规性参数：

电磁兼容性：按照EN 61000-6-1:2007 和 EN 61000-6-3:2007

产品标准：IEC 61674-2012 医用X射线诊断成像中带电离室和/或半导体探测器的剂量仪

USB电缆：2米，5米，5米扩展线

外尺寸：34 x 85 x 154 mm

重量：521 g

操作温度： 15 – 35 °C

电源：锂电，持续工作时间10小时，符合UN 38.3

显示：4.3"触摸液晶屏

内存容量：10000条曝光数据

SOFTWARE X2 View数据分析处理软件，数据可导出至Microsoft Excel.

2、X2 mAs电流时间积参数(介入式测量)

mAs电流时间积：量程0.001–9999 mAs，分辨率0.001 mAs，不确定度1 %

mA管电流：量程0.1–1500 mA，分辨率0.01 mA，不确定度1 %

time加载时间：量程1 ms–999 s，分辨率0.1 ms，带宽1 kHz，不确定度0.5 %

pulses加载脉冲：量程1–9999个脉冲，分辨率1个脉冲

pulse rate脉冲率：量程0.1–200 脉冲/秒，分辨率0.1 脉冲/秒

mAs/pulse电流时间积/脉冲：量程0.001–9999 mAs，分辨率0.001 mAs，不确定度1 %

测试波形：当曝光时间低于3 秒时，分辨率为125μs;带宽1 kHz

3、X2 R/F SENSOR 常规摄影及探测器

重量：42 克

尺寸：14 x 22 x 79 mm

主动补偿：

线束质量条件：

DOSE/DOSE RATE 40–150 kVp, 1–14 mm Al HVL

kVp 40–150 kVp, up to 1 mm Cu

TF 60–120 kVp, up to 1 mm Cu

dose剂量: 量程1 nGy–9999 Gy(0.1μR–9999 R)，不确定度5 % 或 5 nGy (0.5μR)

dose rate剂量率:量程1 nGy/s–500 mGy/s，分辨率1 nGy/s，触发阈值50 nGy/s，不确定度5 % 或10nGy/s

kvp管电压峰值:量程40–150 kVp，***小剂量50μGy，***低剂量率(峰值)10μGy/s，不确定度2 %

HVL半值层：量程1–14 mm Al，***小剂量1μGy，***低剂量率(峰值)在大于70kV时为0.5μGy/s，50kV时为2.5μGy/s，不确定度10 %

Total filtration总滤过：量程1.5–35 mm Al，测量时的***小剂量50μGy，***低剂量率(峰值)10μGy/s，不确定度10 %或0.3 mm Al

time加载时间：量程1 ms–999 s，分辨率0.1 ms，带宽4 Hz – 4 kHz*，不确定度0.5 %

pluses脉冲：量程1–9999个脉冲，***低剂量率(峰值)0.5μGy/s

pluse rate脉冲率：量程0.1–200 脉冲/秒，***低剂量率峰值0.5μGy/s

dose/pulse剂量/脉冲：量程1 nGy/脉冲–999 Gy/脉冲，***低剂量率(峰值)0.5μGy/s

波形：分辨率62.5μs，KV带宽0.1 – 0.4 kHz，剂量率带宽4 Hz – 4 kHz

4、X2 MAM SENSOR乳腺机用探测器

重量：42 克

尺寸：14 x 22 x 79 mm

主动补偿：

线束质量条件

DOSE/DOSE RATE & HVL剂量/剂量率/半值层适用靶面/滤过组合

Mo/Mo 20–40 kVp，Mo/Rh 20–40 kVp，Mo/Al 20–50 kVp， Rh/Rh 20–50 kVp，Rh/Al 20–50 kVp， W/Rh 20–50 kVp，W/Ag 20–50 kVp，W/Al 20–50 kVp，W/Cu 40–50 kVp ，Mo/Cu 40–50 kVp，Rh/Cu 40–50 kVp

剂量：量程1μGy–9999 Gy，分辨率1μGy，不确定度5 %

剂量率：量程10μGy/s–300mGy/s，分辨率1μGy/s，不确定度5 %

管电压：量程20–50 kVp(测量超过40kvp需要使用R/F+2mmAl)，测试时的***小剂量50μGy，***低剂量率(峰值)10μGy/s，不确定度没有压板时2%或0.5 kV，有压板时2%或0.7 kV

半价层：量程0.2–3.6 mm Al，***小剂量1μGy，在高于25 kV 时不确定度5 % ，低于25 kV时不确定度10%。

加载时间：量程1 ms–999 s，分辨率0.1 ms，带宽400 Hz，不确定度0.5 %

脉冲：量程1–9999个脉冲

脉冲率：量程0.1–200脉冲/秒

剂量/脉冲：量程1μGy/脉冲–999 Gy/脉冲

波形：曝光时间低于1.5秒时，分辨率62.5μs;带宽400 Hz

5、X2 CT SENSOR参数测量

重量：86 克

尺寸：14 x 22 x 219 mm，笔形，直径12mm

有效探测区：100mm

能量依赖：< 5 % 70–150 kV (RQR, RQA and RQT beam qualities)

自动环境补偿：80 – 106 kPa, 15 – 35 °C

符合IEC 60601-2-44、GB 9706.24标准

剂量：量程10μGy–999 Gy;不确定度5 %

剂量长度乘积：量程100μGycm–9999 Gycm;不确定度5 %

剂量率：量程10μGy/s–250 mGy/s;不确定度5 %

时间：量程10 ms–999 s;分辨率1 ms;带宽10 Hz;不确定度0.5 %

波形：分辨率1 ms，带宽10 Hz

6、X2 LIGHT SENSOR亮度和照度的测量

重量：136 克

尺寸：48 x 60 x 68 mm

等级：DIN 5032 part 7 class B

符合AAPM TG18, IEC 62563-1 和IEC 61223-2-5标准

LUMINANCE亮度：量程0.01–10 000 cd/m2，分辨率0.001 cd/m2;孔径角5°，测量区直径10 mm，不确定区3%，视觉效率曲线误差<3%

ILLUMINANCE照度：量程0.1–100 000 lux，分辨率0.01 lux;不确定区3%，视觉效率曲线误差<3%

余弦角响应大误差<3%

美国Fluke RAYSAFE X2 X射线质量分析仪配置清单：

X2型X射线质量分析仪1台，mAs测量模块1个(内置)， 摄影功能探测器1个，乳腺机功能探测器1个，照度亮度探测功能器1个，CT 功能探测器1个，杂散辐射功能探测器1个，蓝牙适配器1个，擦拭布1张，X2VIEW软件密码狗1个，测试支架1付，多国电源适配器1个，mAs测试线2米绿线1根、5米蓝线2根、5米黑色延长线1根，保修卡及校准报告1组，标准手提箱1只。

选配附件：200109真空吸盘
