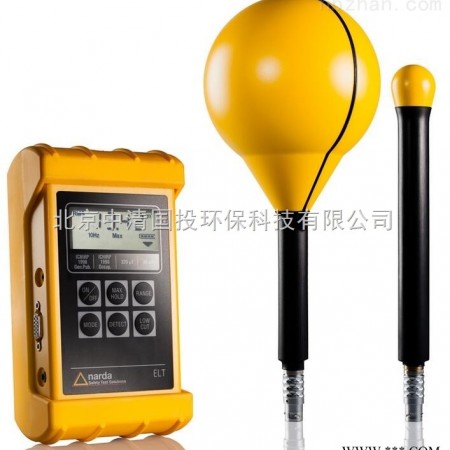

ELT-400 德国纳达ELT-400磁场暴露级别电磁辐射分析仪

德国纳达ELT-400磁场暴露级别电磁辐射分析仪

ELT-400 是一种全新的暴露级别测量仪，    超宽频率范围 (1 Hz～400 kHz)超宽测量范围(可以达到 80 mT, 由型号决定)用于测量工作车间与公共场所的磁场强度。这种仪器主要是为保障从事工业、保险业以及服务性行业内专业人士的健康与安全而设计的。这种仪器可以简单而准确的在低频和中等频率范围内，对任何要求的级别进行测量。

德国纳达ELT-400磁场暴露级别电磁辐射分析仪特点：

•参考主要标准，可直接对磁场暴露进行评估

• 对于各种波形可自动进行暴露评估• 消除了运用FFT进行评估中存在的过高估计问题

    • 超宽频率范围 (1 Hz～400 kHz)

    • 超宽测量范围 (可以达到 80 mT, 由型号决定)

    • 各向同性100 cm2 磁场探头 (遵从标准要求)

    • 三维输出

应用

ELT-400 是一种全新的暴露级别测量仪，用于测量工作车间与公共场所的磁场强度。这种仪器主要是为保障从事工业、保险业以及服务性行业内专业人士的健康与安全而设计的。这种仪器可以简单而准确的在低频和中等频率范围内，对任何要求的级别进行测量。使用时就像在工作场所使用声级计评估噪声一样简单。

生产领域

ELT-400对制造业中使用的各种不同类型的机械设备都是有帮助的。例如感应加热机、熔化与淬水设备。同时，由于仪器具有超低频率限值和大功率接收能力，大多数磁力搅拌器也可以被测量。

生产领域中使用的机械设备存在非正弦信号是很普遍的，因此经常会有一些特殊的需要，例如在工业应用中使用的50/60Hz的电阻焊接设备(脉冲波, 相角控制)及新近出现的中等频率配电系统。

普通环境

在公共场所中，各种电子监控系统存在着复杂的磁场。多数电磁式与acustomagnetic门都在ELT-400的频率范围内工作。

EMC 试验室

家用电器或其他电子设备所产生的磁场正越来越多的被人们关注。一些新的标准，如EN50366，就规定了如何检查这类产品。ELT-400这种理想的测试设备可以让您知道如何达到相关标准。优点在于，可以让设备*的与频率范围相匹配并执行所标明的转移函数。

ELT-400的主要目的是极大简化评估过程。无论是简单或复杂的场强环境，利用计权暴露 (EXPOSURE STD) 模式, 测试设备都可以通过简单可靠的磁场测量来达到新的标准。用频谱分析仪或者其他仪器进行测量非常耗时并且极易出现错误，结果也是陈旧的。使用ELT-400，就不再需要有关评估过程的细节知识或者场强的波形及频率了。就此得出的数据是可靠的，而且在使用过程中的速度和简易性也比传统的测量方法有了极大的改善和提高。

基本操作

ELT-400覆盖了从1Hz～400kHz的超宽频率范围。ELT-400的测量范围远远超出了一般标准所规定的参考限值，配备一个外接的、有代表性的100 cm2 的各向同性磁场探头。这样即使在不同的磁场中测量也会符合标准。ELT-400具有坚固的外壳，轻松通过六个按钮进行操作。仪器设置与测量结果可以清晰的显示在带有背景灯光的液晶屏上。可选的探头延长线缆是专门为仪器的灵敏性和频率响应上的low influence专门设计的。当探头和主机必须分开使用时，这种线缆是*的选择。

ELT-400的变量值在不同的操作模式下都是可用的，如 “计权暴露” 或 “场强”。获得更详细的信息请参考“订货信息”。

计权暴露模式

Signal-Shape-Independent Field evaluation

在计权暴露模式中，(B-)磁场可以直接以“百分比标准”的方式显示出来，而不用考虑信号形式和频率。数字结果可以清晰反应出当前情况和剩余的安全差数。仪器采用的方法可以和工作场所通常用来进行噪音测量的声级计相比较。A standard’s variation with frequency is normalized by means of an appropriate filter. 用户不再需要任何关于频率或频率决定的限值的信息。通过按键就可以轻松的选择标准，一个或多个频率的信号测量也不是问题了。的安全标准和规定也具体标明了特殊波形的评估程序。例如，固定的正弦与脉冲场是有区别的。使用ELT-400测量时，波形可以被自动的计算出来，用户不再需要任何关于波形或占空信号的详细信息了。脉冲信号的测量也变为可能。有时标准对于某些脉冲波形，规定了不同的评估模式。这类模式（对所有的可能的波形有效）都可以被仪器的计权暴露模式直接进行处理。这样就*避免了使用仪器在时域中分析波形。

即使面对脉冲（包括直流场），计权暴露方法也可以提供有价值的结果。ELT-400覆盖了与评估状态有关的1Hz开始的全部信号构成。

在评估低频范围内的场强bao露时，均方根平均值和峰值有时是非常重要的。此仪器可以提供两种检测类型，并且在默认设置下被同时激活。无论何时，仪器都可以根据输入的信号和所选择的标准自动采纳zui合适的检测方式。必要的权重因数也可以被计算出来。The detectors may also be selected independently for further interpretation of the signal.

使用传统分析仪时，为了获取磁场暴露程度，需要知道许多关于磁场、测试设备及其他辅助条件的信息。暴露级别要通过大量的计算，计算结果很容易曲解或出现问题。例如在ICNIRP标准中– FFT 频谱分析模式就很容易对结果估计的过高。

ELT-400可以连续监测磁场，并保持测量结果不断更新。任何场强变化，例如由于功率衰减造成的变化，都可以被立刻测量出来。使用STD技术，可以迅速、可靠的得到个人安全背景的准确评估。

场强模式

宽带场强测量

如果实地试验中只有单一频率成分，宽带场强测量模式是很好的选择。ELT-400可以提供超宽、平坦的频率响应，测量范围也可以处理很高的场强级别。宽带测量中，detectors、均方根平均和峰值都可以使用。场强结果用“Tesla”（特斯拉）显示出来。

有源磁场探头

三轴模拟信号输出

在科研或advanced signal-shape / 频率分析，scope或FFT 分析仪可以连接到模拟输出。输出信号可以保证三轴天线的正确相位，并覆盖仪器的全部带宽。输出缓冲可以提供足够的电压摆动以进行直接运算。

技术指标 (初始) a

a ）   无特殊标注时的使用参考参数：周围环境温度 23±3 °C，空气相对湿度40 %～60 %，连续波信号 (CW)，RMS 探测 (频率范围：30 Hz～400 kHz)

             b ）   根据型号， 见  表1

             c ）   检测：自动按照所选择的标准

d ）   频率超过77.5 Hz (620 Hz)时，损坏限值会随着频率的升高而线性式减少. 损坏水平限值（峰值）可参考参数为：脉冲持续时间15.6 ms，占空因数1/64

e ）   包括平面, 各向同性, 与线性变化 (频率范围：1 Hz～400 kHz或10 Hz～400 kHz). 对于频率响应，频段范围 (10 Hz；30 Hz；400 kHz) 偏差会根据nominal频率响应提高±1 dB。

订购信息

ELT-400 标准配置

经过校准的主机，磁场探头（100 cm2），校准证书, 充电器, 操作手册, 充电电池

模式 (仪器中包括)                                                            订货编号

• 计权暴露: ICNIRP gen. pub. • 场强: 320 µT                     2304/101

• 计权暴露: ICNIRP occ. • 场强: 80 mT

• 计权暴露: BGV B11 EXP2 • 场强: BGV B11 2H/D            2304/102

• 计权暴露: BGV B11 EXP1 • 场强: 8 mT

• 计权暴露: prEN 50366 • 场强: 320 µT                            2304/103

• 计权暴露: ICNIRP occ. • 场强: 80 mT

可选附件（订货号）:

探头延长线缆 (长1 m)                                  2300/90.30

串行端口线缆(长 2 m) – Stereo Jack / DB9 2260/90.51

模拟端口线缆 (D-SUB15 / 3xBNC)              2260/90.80

三角架, 绝缘(高1.65 m)                               2244/90.31

三角架, 绝缘 (高 0.5 m)                               2244/90.45
