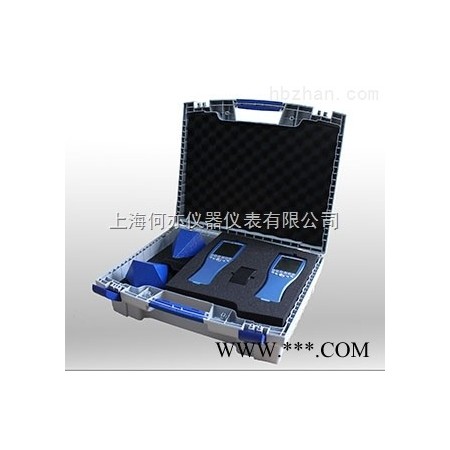

EMF-1专业全频段电磁辐射测量仪套装（1kHz-6GHz）

EMF-1专业全频段电磁辐射测量仪套装（1kHz-6GHz）

技术规格

名      称： 专业全频段电磁辐射测量仪套装（HF6065 和NF-5035）

型      号： EMF -1

仪器频率范围 1kHz-6GHz

平均噪声电平 -135dBm（1Hz典型值）

平均噪声电平（15dB低噪声放大器） -150dBm（1Hz典型值）

电场测量范围 0.1V/m-20KV/m(1kHz-30MHz);1u-1000mV/m；1u-100mW/cm2(1MHz-6GHz)

磁场测量范围（Tesia） 1pT-2mT(1kHz-30MHz)

磁场测量范围（Gauss） 10nG-20G(1kHz-30MHz)

输入范围 200nV-0.2V(NF) 、20dBm(HF)

RBW 0.3Hz-1MHz(NF)、10kHz-50MHz（HF）

解调 AM/FM

可用单位 V 、V/m、T、G、A/m、dBm、dBuV、W/ m2、uW/cm2

内存 64K

FFT分辨率 1024

小采样时间 10ms

精度 3%(NF) / ±1dB(HF)

接口 USB

标准配置

编号 名称与规格                          数量

1 专业全频段电磁辐射测量仪套装 EMF-1      1

2 对数周期天线HyperLOG 7060             1

3 双锥天线BicoLOG 30100                 1

4 SMA连接线1米                           1

5 USB数据线1.5米(赠送）                 2

6 电源适配器                              1

7 手握式微型三脚架(赠送)                2

8 光盘(规格书、说明书、MCS软件)         1

9 实时控制分析软件MCS                    1

10 铝制手提箱(300x190x70mm)                1

11 黑色重型防水塑料手提箱(515x420x160mm)  1

选件列表

编号 选件 选件描述

180    001 1MB内存扩展         强烈使用

181-2 002 H高精度时机0.5ppm     提供高精度参考频率

188    006 3D地磁场传感器，各向同性3D测量地球磁场的静态磁场

179    008 扩展频率范围至20MHz

178    009 24Bit分辨率(只与选项006组合)，超高分辨率的静态磁场测量

179-1 010 扩展频率范围至30MHz

175-1 015 用于信号检测的音频指示器(探测窃听器) 适用V4

177    020 内置15dB低噪音前置放大器，显示更高的灵敏度，必购！

182-1 201 2.5GHz(700MHz up)实时宽带峰值功率器

182-2 202 4GHz(700MHz up)实时宽带峰值功率器

182-3 203 6GHz (10MHz up)实时宽带峰值功率计

182-4 204 8GHz (10MHz up)实时宽带峰值功率计

182-5 205 10GHz (1MHz up)实时宽带峰值功率计

320    320 UBBV1 / 40dB 前置放大器1MHz-1GHz

321    321 UBBV2 / 40dB 前置放大器1kHz-8GHz    *性能和灵敏度至1kHz

322    322 UBBV-NF-25 / 25dB前置放大器 1Hz-60MHz

323    323 UBBV-NF-35 / 35dB前置放大器 1Hz-30MHz

189-1 800 8GHz 10dB 灵敏度扩展

189-2 900 9kHz频率范围，扩展起始频率到9kHz

730    730 有源差分探头，测量DSL，ADSL,VDSL,电路，主电源从DC至30MHz.大值1400V（CAT3)700nV灵感度！

775    775 +40dBm范围(20dB精度SMA衰减器DC-18GHz)

785    785 德国安诺尼射频频谱仪校准证HF-SPECTRAN，包括多达70个校准点

786    786 德国安诺尼射频频谱仪校准证NF-SPECTRAN，3维传感器详细校准表高达380个校准点

787  787 国内计量机构频谱仪校准报告HF/NF-SPECTRAN

183  183 Highend PC with In i5-2405S, 2,4GHz CPU (instead standard PC)

185-1 185 "EMF-MONITOR" 软件 (Web-Interface / Data-Logging Software)

选配件列表

编号 配件描述

241   轻便铝制手提箱(300x190x70mm)装单机

243  黑色重型塑料手提箱，可容纳2台频谱仪和一个对数天线Hyper LOG700xx或60xx（515x420x160mm）

244  BicoLOG天线黑色重型塑料手提箱（515x420x160mm）

252  1300mAh镍氢电池

254  3000mAh锂电池

260  12V车载电源，带电源指示灯，可在车内操作仪器和电池充电

280  手握式微型三角架（Spectrum HF & NF系列、HyperLOG、BicoLOG天线等）

281  大型铝制三角架（Spectrum HF & NF系列、HyperLOG、BicoLOG天线等）

282  NEW重型多功能三角架，含1/4”& 3/8”连接器

283  大型三角架（HyperLOG 20xxx EMI天线）

284  重型三脚架(磁场跟踪天线）

290  橡胶保护套（适用手持式频谱仪）

322  UBBV-NF-25 / 25dB前置放大器 1Hz-60MHz

323NEW UBBV-NF-35 / 35dB前置放大器 1Hz-30MHz

330NEW GPS Logger,内置陀螺仪、加速计

706NEW 增加双管，提高增益(磁场跟踪天线）

707NEW 增加四管，提高增益(磁场跟踪天线）

708NEW 内置25dB前置放大器，内置电池，工作时长3-4小时，只供双管版本(磁场跟踪天线）

709NEW N型连接器(磁场跟踪天线）

770 SMA（母/公）-N公型转接器

770-1 SMA to SMA (母/公) 连接器(可用于UBBV前置放大器)

771-3 SMA-0.3米连接线 (公/公)

771X SMA-连接线1米(公/公)（易安装，自带紧固螺帽）

772X SMA-连接线5米(公/公)（低耗，易安装，自带紧固螺帽）

773X SMA-连接线10米(公/公)（低耗，易安装，自带紧固螺帽）

773-1 SMA-电线1米(公/公)

773-2 SMB-电线3米(SMB to SMA)用于近场探头套装

774  连接PC的USB数据线，含电磁铁氧体屏蔽版，必购件！

778  DC过滤器(SMA)，保护频谱仪免受全直流电压损害；例如卫星，GPS天线或直接在微机上测量，必购件！

779  校准电阻(SMA)，50欧姆电阻，对频谱仪本底噪声提供完善校准结果！

791  选项502 150mW红色激光器和连接器（HyperLOG X系列天线）

792  选项501 1mW红色激光器和连接器（HyperLOG X系列天线）

795  选项510 球形罗盘及连接件（HyperLOG X系列天线）

796  透明天线外壳（HyperLOG 系列天线）

798  选项530 防水外壳（HyperLOG X系列天线）
