一、紫外线消毒模块工作原理：

   胡：18031938932

框架式低压高强C消毒系统紫外系统安装于开放式紫外消毒明渠中。?本系统采用低压高强灯，紫外线消毒模块组平均额定功耗为KW。安装在消毒明渠中，在明渠内安放模块，每个模块的所有灯管彼此互相平行且为均匀排列（标准灯管间距为100mm×100mm），保证在明渠中的紫外灯管模块组中每一点有均匀的紫外光量以保持稳定的灭菌效果。

二、紫外线消毒模块设备主要技术参数：石家庄污水处理厂紫外线消毒模块

1.设备全称： 紫外线消毒模块系统

2.设备型号：GY-320-8-4

3.处理水量：日处理：10000 M3/d

4.数量：1套，明渠安装

5.制造厂商：河北冠宇环保设备股份有限公司

6.电源要求：380 V 50Hz

7.系统总功率：10.24 KW

8.模块防水等级： 消毒模块水下部分IP68，水上部分IP65

9.电气绝缘等级： F等级

10. 性能主要参数：

1、在额定流量及进水水质下，灯管达到预期寿命时，系统的紫外线有效剂量不小于24,00mJ/cm2。

2、消毒后出水粪大肠杆菌含量达到《城镇污水处理厂污染物排放标准（GB18-2002）》中一级A标准，即：＜1000个/升.

11.结构型式： 消毒系统采用组合模块式

12.清洗装置传动方式： 气动清洗

13.电源导线连接方式： 导线采用快接插头连接

14.石英套管密封方式： 消毒模块的石英套管采用双层密封

15.设备安装方式： 消毒模块分列明渠安装，灯管与水流方向平行。

16. 单个模块外形尺寸：2300*410*1500 mm

1、紫外C消毒模块

三、紫外线消毒模块配件参数：石家庄污水处理厂紫外线消毒模块

冠宇紫外线消毒模块采用模块化设计，每个紫外C消毒模块由一个不锈钢灯架、若干紫外灯管、高透射率石英套管、自动清洗系统、配电系统以及数据采集系统组成。整个紫外C消毒系统由若干紫外消毒模块组成，便于安装、运行及维护。

该设计优点：模块所用材质均为耐腐蚀的316L、304不锈钢，整个系统中灯管插座、供电插座及紫外灯电线均封闭在紫外灯模块组件内，不会暴露于污水和紫外光水中。整个模块支架为316、304不锈钢制造并安装在明渠的污水上方，每个模块单独设置，并无需紧固地悬挂在明渠内污水的上方，因此在更换灯管或石英套管时，每个模块能单独被吊起且不影响其他模块。

模块灯座结构采用冠宇设计，结构符合流体力学特点，有效减少紫外模块对水流的损失，具有良好的密封性能，.的保障了使用的安全性。

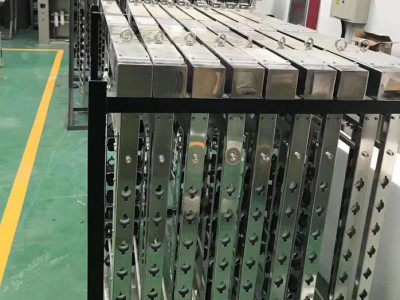

紫外C消毒框架

紫外线消毒模块采用模块化设计，每个框架由一个不锈钢灯架组成。由紫外C框架组成紫外C模块组，而整个紫外C消毒系统由若干紫外C模块组组成，便于安装、运行及维护。

进口紫外C灯管

紫外线消毒模块采用的紫外C灯管为国外原装进口，为世界.的低压高强紫外灯管品牌。单只灯管功率为155W-320W，有效紫外输出达到40%以上，灯管额定寿命大于12000小时。

进口石英玻璃套管 秦皇岛明渠式紫外线消毒模块品牌

冠宇石英套管均采用国际熔融石英灯管套管标准，以含低OH成分的耐高温材料制造，具有纯高度、高透射率（90%）等优点。该石英套管适用于灯及其它石英材料灯管。在冠宇紫外线消毒模块系统中，将紫外灯管多重密封于高透射率的石英玻璃套管中，并在内部接线，外壁使用防水材料，保证紫外灯管之间处于绝缘状态。

电子镇流器模块：冠宇紫外线消毒模块系统的另一优势是电子镇流器稳定性和散热效果好，冠宇镇流器根据用户的需求设计制作成机柜式的安装方式。
