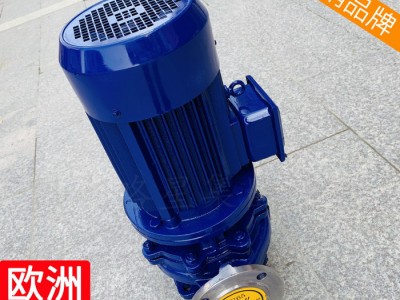

热水irg25-160工业工业油供暖供热循环水管道泵

二、用 途
IRG型立式单级单吸热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度105℃以下。

三、工作条件:
1、吸入压力≤1．6MPa，或泵系统工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

四、产品特点:
运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

五、型号意义：

【IRG型立式单级单吸热水泵】工作条件：

1、 吸入压力≤1.0Mpa，或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃，相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

【ISG型立式离心式管道泵】产品用途：

1.ISG立式离心式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2.IRG型立式热水管道泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3.GRG型立式高温管道泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
4.IHG型立式不锈钢离心式管道泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
5.YG型管道油泵，供输送汽油、油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
6.IHGB型立式不锈钢防爆型化工管道泵，适用于输送易燃性化工液体。
7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低转速管道泵，适用于环境噪声要求很低的场合及空调循环等。

【IRG型立式单级单吸热水泵】产品特点：

l、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心合于泵脚中心，增强了泵的运行稳定性和寿命。
2、安装方便。进出口径相同并在同一中心线上，可像阀门一样直接安装在管路任何部位。电机加上防雨罩可置于户外使用。泵设有安装底脚，以便泵的安装稳定：
3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承，并设有不停机加油装置，泵叶轮具有好的动静平衡，运行无振动，改善使用环境。
4、无渗漏。轴封采用耐腐耐磨硬质合金机械密封，解决了离心泵填料严重渗漏问题，延长了使用寿命，确保了运行场地干净整洁：
5、维修方便。勿需拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行检修维护。
6、可根据现场使用条件，泵机可立式、卧式、多方式安装，依据流量扬程要求，采用并、串联方法，增加所需流量扬程。

【IRG型立式单级单吸热水泵】型谱图：

【IRG型立式单级单吸热水泵】故障与排除：

故障现象

可能产生的原因

排除方法

1、水泵不出水

a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。
b、电机运行方向不对，电机缺相转速很慢。
c、吸入管漏气。
d、泵没灌满液体，
泵腔内有空气。
e、进口供水不足，
吸程过高，底阀漏水。
f、管路阻力过大，泵选型不当。

a、检查，去除阻塞物
b、调整电机方向，坚固电机接线
c、拧紧各密封面，排除空气
d、打开泵上盖或打开排气阀
排尽空气
e、停机检查、调整（并网自来水
管和带吸程使用易出现此现象
f、减少管路弯道，重新选泵。

2、水泵流量不足

a、先按1.原因检查。
b、管道、泵流产叶轮部分阻塞、
水垢沉积、阀门开度不足
c、电压偏低
d、叶轮磨损

a、先按1.排除
b、去除阻塞物
重新调整阀门开度。
c、稳压。
d、更换叶轮。

3、功率过大

a、超过额定流量使用。
b、吸程过高。
c、泵轴承磨损。

a、调节流量关小出口阀门。
b、降低
c、更换叶轮

4、杂音振动

a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承损坏。
e、电机超载发热运行。

a、稳固管路
b、提高吸入压力、排气
c、降低真空度
d、更换轴承
e、搞整按5。

5、电机发热

a、流量过大、超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压不足。

a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。

6、水泵漏水

a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。

a、更换。
b、焊补或更换。
c、修整。
d、坚固。
