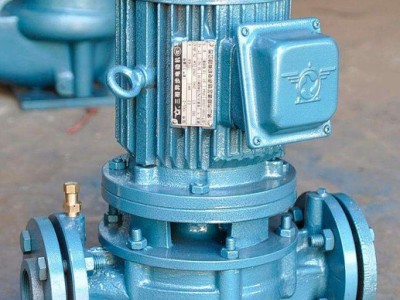

直销 立式管道泵 ISG65-250清水管道泵 城市给排水管道泵

一、产品概述

ISG系列单级单吸立式管道离心泵，是本单位科技人员联合国内水泵专家选用水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

二、产品特点

1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、主要用途

1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T< 80℃。

2、IRG(GRG)型立式热水(高温)循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度T<120℃，珀GRG型使用温度T<240℃。

3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。

4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃。

工作条件

1、吸入压力≤1．0MPa，或泵系统工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度< 40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

  注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封

2产品介绍：ISG型单级单吸立式离心清水泵，适用于工业和城市给排水以及高层建筑中央空调、消防系统，亦可用于农业排灌。用于输送清水或物理及化学性质类似于水的其它液体，被输送液体温度不高于80℃，允许**大进口压力为0.6MPa。

  ISG型单级单吸立式离心清水泵参数范围：流量Q 25～400m3/h扬程H 4～125m型号说明：ISL125—100J—200A—Z ISL--单级单吸离心清水泵，立式安装125--吸入口直径（mm）100--吐出口直径（mm）J--表示降速使用200--叶轮的名义直径（mm）A-- A、B、C分别表示叶轮外径经一、二、三次切割Z--表示泵吸入口垂直向下（不带Z表示泵吸入口水平布置）

  ISG型单级单吸立式离心清水泵结构型式：泵为立式安装水平或轴向吸水，水平吐出，泵吸入口能以0o，90o，180o，270o

四个方向任意安装，大大缩小占地面积，适合更狭小空间使用。泵与电机直联，叶轮安装在电机轴上，泵的轴封采用机械密封，外接水冲洗，旋转方向：从电机端看，泵为顺时针方向旋转，主要零件材质：过流部件材质一般为普通灰铸铁，用户若对材质有特殊要求，可与本厂协商确定。成套范围：成套供应泵、电动机，还提供止回阀、闸阀。订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要
