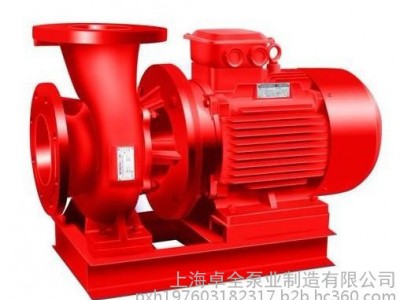

卓全XBD10.0/20G-W卧式单级管道泵 卧式消防泵
| 材质 | 铸钢 |
|---|---|
| 产地 | 上海 |
| 电动功率 | 45KW |
| 电压 | 380v |
| 工作温度 | 0-45（℃） |
| 进出口径 | 100（mm） |
| 流量 | 20L/S |
| 排出口径 | 100（mm） |
| 驱动方式 | 电动 |
| 吸程 | 2（m） |
| 销售方式 | 网络销售 |
| 性能 | 不阻塞 |
| 扬程 | 100（m） |
| 用途 | 管道泵 |
| 原理 | 叶片泵 |
| 转速 | 2900rpm |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 发货期限 | 3天 |
| 品牌 | 卓全 |
| 型号 | XBD10.0/20G-W |
XBD型消防泵;XBD型消防泵
一、XBD-W型卧式单级消防泵产品概述
卧式消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。是由单级单吸离心泵改造而成，该消防泵主要用于消防系统增压送水，也可用于矿给排水。输送液体的流量范围为5-8L/S，压力范围为0.2-2.25MPa，配套功率范围为1.5-200KW，口径范围为￠50-￠250mm。
二、XBD-W型卧式单级消防泵结构说明
XBD-W卧式消防泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。
XBD-W卧式消防泵泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用连轴器连接，整体为刚性连接，使用是无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封，用户可根据需要选择。
三、XBD-W型卧式单级消防泵产品特点
1、卧式消防泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、卧式消防泵吸入口和吐出口均水平方向，简化了管路的连接。
3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。
4、卧式消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、卧式消防泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。
四、XBD-W型卧式单级消防泵产品用途
XBD-W型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，代替了原IS泵。
五、XBD-W型卧式单级消防泵型号意义:
六、XBD-W型卧式单级消防泵性能参数表
| 型号 | 流量 Q | 压力 P | 转速 | 配用功率 N | 效率л | 必需汽蚀余量 | 重量 |
| XBD3.2/5-65W-160 | 5 | 0.32 | 2900 | 4 | 63 | 3 | 71 |
| XBD5/5-65W-200 | 5 | 0.5 | 2900 | 7.5 | 60 | 3 | 62 |
| XBD8/5-65W-250 | 5 | 0.8 | 2900 | 15 | 55 | 3 | 166 |
| XBD12.5/5-65W-315 | 5 | 1.25 | 2900 | 30 | 40 | 3 | 305 |
| XBD3.2/10-80W-160 | 10 | 0.32 | 2900 | 7.5 | 71 | 3.5 | 97 |
| XBD5/10-80W-200 | 10 | 0.5 | 2900 | 15 | 68 | 3.5 | 158 |
| XBD8/10-80W-250 | 10 | 0.8 | 2900 | 22 | 62 | 3.5 | 235 |
| XBD12.5/10-80W-315 | 10 | 1.25 | 2900 | 37 | 55 | 3.5 | 350 |
| XBD3.2/25-100W-160 | 25 | 0.32 | 2900 | 15 | 76 | 4.5 | 176 |
| XBD5/25-100W-200 | 25 | 0.5 | 2900 | 22 | 75 | 4.5 | 235 |
| XBD8/25-100W-250 | 25 | 0.8 | 2900 | 37 | 69 | 4.5 | 410 |
| XBD12.5/25-100W-315 | 25 | 1.25 | 2900 | 75 | 67 | 3.5 | 710 |
| XBD3.2/40-125W-160 | 40 | 0.32 | 2900 | 22 | 75 | 4 | 255 |
| XBD5/40-125W-200 | 40 | 0.5 | 2900 | 37 | 78 | 4 | 430 |
| XBD8/40-125-250 | 40 | 0.8 | 2900 | 55 | 77 | 4 | 600 |
| XBD12.5/40-125W-315 | 40 | 1.25 | 2900 | 90 | 75 | 4 | 905 |
| XBD3.250/150W-315 | 50 | 0.32 | 1480 | 30 | 78 | 4.5 | 485 |
| XBD5/50-150W-400 | 50 | 0.5 | 1480 | 45 | 75 | 4.5 | 520 |
| XBD3.2/100-200W-315 | 100 | 0.32 | 1480 | 55 | 80 | 4.5 | 810 |
| XBD5/100-200W-400 | 100 | 0.5 | 1480 | 75 | 81 | 4.5 | 890 |
七、XBD-W型卧式单级消防泵订货须知:
一、①产品名称与卧式消防泵型号②卧式消防泵口径③卧式消防泵扬程（m）④卧式消防泵流量⑤卧式消防泵电机功率（KW）⑥卧式消防泵转速（r/min）⑦卧式消防泵电压〔V〕⑧卧式消防泵介质温度（m）⑨卧式消防泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的卧式消防泵产品型号，请按卧式消防泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们博禹泵业的技术专家为您审核把关。
