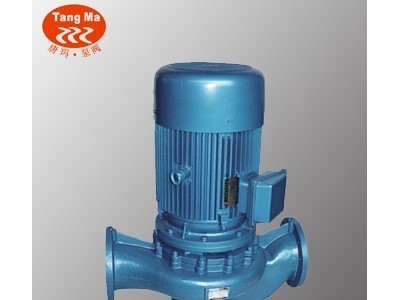

ISG单级单吸立式管道离心泵，立式管道泵，不锈钢管道泵

产品概述
　　ISG型系列单级单吸管道离心泵，是本单位科技人员联合国内水泵专家选用国内**水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。符合****机械部JB/T53058-93的标准要求。产品按国际ISO2858标准设计制造。93年通过**机械工业部管道泵产品统检合格。

特点
　　1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
　　2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转时产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
　　3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
　　4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
　　5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
　　6、可根据管路布置的要求采用泵的竖式与横式安装。

用途
　　1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环，浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
　　2、IRG（GRG）型立式热水（高温）循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型使用温度T＜120℃。
　　3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃-120℃。
　　4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为20℃-120℃。

工作条件
　　1、吸入压力≤1.0MPa，或泵系统**高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力、泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
　　2、环境温度＜40℃，相对温度＜95%。
　　3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：所使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

结构说明

＞ISG普通型结构说明 表示：1-取压塞　2-排气阀　3-叶轮　4-机械密封　5-挡水圈　6-电机　7-轴　8-联体座　9-叶轮螺母　10-泵体　11-放水阀 说明： 1、泵与电机同端盖，轴向尺寸缩短，结构简单； 2、泵体上设有取压孔和放水孔； 3、泵体上设有排气阀，工作前能排放泵体内空气。 4、泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。 ＞IHG化工型结构说明 表示：1-排气阀　2-叶轮　3-冲洗冷却水管　4-泵盖　5-轴承　6-电机　7-联体座　8-机械密封　9-承　10-叶轮螺母　11-泵体 说明： 1、机械密封前置有承磨付，泵盖上设有密封冷却，冲冼孔，适用于抽送介质易挥发，或结晶的场合，延长在介质含微小颗粒时机械密封的使用寿命； 2、泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。 3、机械密封采用硬质合金材质。 ＞IRG热水型结构说明 表示：1-取压塞　2-排气阀　3-叶轮　4-机械密封　5-轴承　6-电机　7-联体座　8-挡水圈　9-叶轮螺母　10-泵体　11-放水阀 说明： 1、泵体与上部结构中间装有隔热盖，适用于介质温度T＜120的场合。 2、泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。 3、可根据用户要求隔热盖内安装风冷装置。 ＞YG油泵结构说明 表示：1-取压塞　2-排气阀　3-叶轮　4-机械密封　5-轴承　6-电机　7-联体座　8-泵盖　9-叶轮螺母　10-泵体　11-放水阀 说明： 1、本结构适用于输送不含固体颗粒的介质，温度为－20＋120的油类； 2、所输送油类介质温度T＞120或含有微量颗粒时，可选择高温结构或化工泵结构。 型号意义 　　形式：ISG 50 - 160 (I) A 　　说明： 　　　　ISG-------泵类别：ISG单级单吸管道离心泵、IRG单级单吸热水管道离心泵、IHG单级单吸化工泵、YG单级单吸管道离心油泵 　　　　50--------泵进、出口公称直径(mm) 　　　　160-------叶轮名义外径(mm) 　　　　(I)-------流量分类 　　　　A---------叶轮经**次切割 ISG、IRG、IHG、YG系列主要性能参数
