IRG125-160长沙立式热水管道泵

供应IRG125-160AB卧式单级单吸管道离心泵

产品概述

ISG 系列单级单吸立式管道离心泵，是本单位科技人员联合国内水泵专家选用水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

工作条件

1、吸入压力≤1.6MPa，或泵系统 高工作压力 ≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

产品特点
1、运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理， 配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承，简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

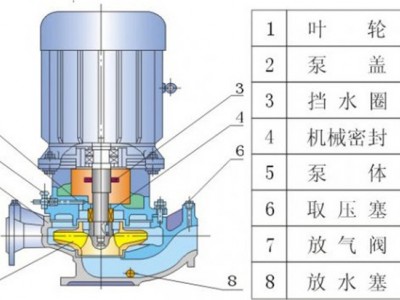

结构图

1、电动机：直接与水泵联接传送动力，采用电机。
2、泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3、挡水圈：防止因密封漏水而使电机进水。
4、机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5、取压塞：可安装压力表直观监控泵的正常高效运行。
6、泵体：压出塞和吸入室采用水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。
7、放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8、叶轮：采用水力模型设计而成，具有高效率，可靠性好等特点。
