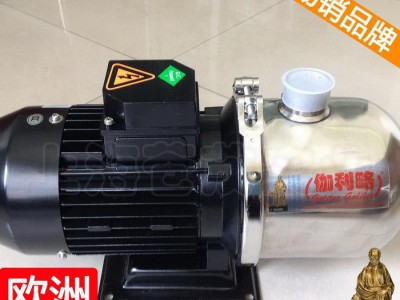

多级离心泵卧式不锈钢 卧式多级管道泵 CHL吴
材质 | 铸铁 |
---|---|
性能 | 变频 |
用途 | 管道泵 |
驱动方式 | 电动 |
输送介质 | 水、油、污水等 |
泵轴位置 | 立式、卧式 |
叶轮结构 | 封闭式叶轮 |
叶轮吸入方式 | 单吸式 |
流量 | 1~900(m3/h) |
叶轮数目 | 1 |
扬程 | 1~500(m) |
汽蚀余量 | 1~80(m) |
吸入口径 | 25~800(mm) |
排出口径 | 25~800(mm) |
结构原理 | 喷射泵 |
级数 | 多级 |
电压 | 380/220(V) |
功率 | 1~500(kw) |
规格 | CHL 2-20,CHL 2-30,CHL 2-40,CHL 2-50,CHL 2-60,CHL 4-20,CHL 4-30,CHL 4-40,CHL 8-10,CHL 8-20,CHL 8-30,CHL 8-40,CHL 8-50,CHL12-10,CHL12-20,CHL12-30,CHL12-40,CHL12-50,CHL 16-10,CHL 16-20,CHL 16-30,CHL20-10,CHL20-20,CHL20-30,更多详询 |
轴功率 | 伽利略Galileo |
品牌 | Galileo/伽利略 |
型号 | CHL |
1、质量可靠,使用寿命长 2、运行稳定,少去操心 3、服务周到,维护及时
【CHL型不锈钢轻型多级离心泵】产品简介:
CHL,CHLK和CHLF(T)不锈钢轻型多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料(304或316)制成,具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。
【CHL型不锈钢轻型多级离心泵】型号意义:
【CHL型不锈钢轻型多级离心泵】工作条件:
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度: 常温型-15℃至+70℃
热水型+70℃至+110℃
最大环境温度:+40℃
最大运作压力:10巴
最大进口压力受最大运作压力限制
介质酸碱性:PH4~9
【CHL型不锈钢轻型多级离心泵】电机:
电机为全封闭,风冷式二极电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-240V
3×220-240V
380-415V
【CHL型不锈钢轻型多级离心泵】应用范围:
CHL,CHLK和CHLF(T)型不锈钢轻型多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环
2)冷却系统
3)工业清洗
4)水处理(水的净化)
5)水产养殖
6)施肥/计量系统
7)环境应用
【CHL型不锈钢轻型多级离心泵】结构图:
CHLK2 ,4(结构图) | CHLK8 ,16(结构图) |
序号(NO) | 名称(Name) | 材料(Material) |
1 | 进出水段(Inlet and outlet section) | 不锈钢(Stainless steel) |
2 | 连接管(Connection pipe) | 不锈钢(Stainless steel) |
3 | 压板(Clamp plate) | 不锈钢(Stainless steel) |
4 | 叶轮(Impeller) | 不锈钢(Stainless steel) |
5 | 轴(Shaft) | 不锈钢(Stainless steel) |
6 | 堵头(Gag) | 不锈钢(Stainless steel) |
7 | 出水导叶(Water-out guide vane) | 不锈钢(Stainless steel) |
8 | 机械密封(Mechanical seal) | |
9 | 电机端盖(Motor end cover) | 铝合金(Aluminunm alloy) |
10 | 底座(base frame) | 铸铁(Cast iron) |
11 | 快速接头(Quick joint) | 不锈钢(Stainless steel) |
12 | 导叶(Guide vane) | 不锈钢(Stainless steel) |
13 | 支持导叶(Support guide vane) | 不锈钢(Stainless steel) |
14 | 导流器(Induccr) | 不锈钢(Stainless steel) |
【CHL型不锈钢轻型多级离心泵】性能参数:
型号 | 扬程(m) | 流量(m3/h) | 电机功率(KW) | 转速(r/min) |
CHL2-20 | 14 | 2 | 0.37 | 2900 |
CHL2-30 | 21 | 2 | 0.55 | 2900 |
CHL2-40 | 28 | 2 | 0.55 | 2900 |
CHL2-50 | 35 | 2 | 0.55 | 2900 |
CHL2-60 | 42 | 2 | 0.75 | 2900 |
CHL4-20 | 15 | 4 | 0.55 | 2900 |
CHL4-30 | 22 | 4 | 0.75 | 2900 |
CHL4-40 | 30 | 4 | 0.75 | 2900 |
CHL8-10 | 8.5 | 8 | 0.75 | 2900 |
CHL8-20 | 17 | 8 | 0.75 | 2900 |
CHL8-30 | 25.5 | 8 | 1.1 | 2900 |
CHL8-40 | 34 | 8 | 1.5 | 2900 |
CHL8-50 | 42.5 | 8 | 2.2 | 2900 |
CHL12-10 | 9.5 | 12 | 0.75 | 2900 |
CHL12-20 | 19.5 | 12 | 1.2 | 2900 |
CHL12-30 | 29.5 | 12 | 1.8 | 2900 |
CHL12-40 | 39.5 | 12 | 2.4 | 2900 |
CHL12-50 | 50 | 12 | 3 | 2900 |
CHL16-10 | 10 | 16 | 1.1 | 2900 |
CHL16-20 | 21 | 16 | 2.2 | 2900 |
CHL16-30 | 32 | 16 | 3 | 2900 |
CHL20-10 | 9.5 | 20 | 1.1 | 2900 |
CHL20-20 | 21 | 20 | 2.2 | 2900 |
CHL20-30 | 33 | 20 | 4 | 2900 |
CHLF(T)2-20 | 14 | 2 | 0.37 | 2900 |
CHLF(T)2-30 | 21 | 2 | 0.55 | 2900 |
CHLF(T)2-40 | 28 | 2 | 0.55 | 2900 |
CHLF(T)2-50 | 35 | 2 | 0.55 | 2900 |
CHLF(T)2-60 | 42 | 2 | 0.75 | 2900 |
CHLF(T)4-20 | 15 | 4 | 0.55 | 2900 |
CHLF(T)4-30 | 22 | 4 | 0.55 | 2900 |
CHLF(T)4-40 | 30 | 4 | 0.75 | 2900 |
CHLF(T)4-50 | 38 | 4 | 1.1 | 2900 |
CHLF(T)4-60 | 45 | 4 | 1.1 | 2900 |
CHLF(T)8-10 | 8.5 | 8 | 0.75 | 2900 |
CHLF(T)8-20 | 17 | 8 | 0.75 | 2900 |
CHLF(T)8-30 | 25.5 | 8 | 1.1 | 2900 |
CHLF(T)8-40 | 34 | 8 | 1.5 | 2900 |
CHLF(T)8-50 | 42.5 | 8 | 2.2 | 2900 |
CHLF(T)12-10 | 9.5 | 12 | 0.75 | 2900 |
CHLF(T)12-20 | 19.5 | 12 | 1.2 | 2900 |
CHLF(T)12-30 | 29.5 | 12 | 1.8 | 2900 |
CHLF(T)12-40 | 39.5 | 12 | 2.4 | 2900 |
CHLF(T)12-50 | 50 | 12 | 3 | 2900 |
CHLF(T)16-10 | 10 | 16 | 1.1 | 2900 |
CHLF(T)16-20 | 21 | 16 | 2.2 | 2900 |
CHLF(T)16-30 | 32 | 16 | 3 | 2900 |
CHLF(T)16-40 | 43 | 16 | 4 | 2900 |
CHLF(T)20-10 | 9.5 | 20 | 1.1 | 2900 |
CHLF(T)20-20 | 21 | 20 | 2.2 | 2900 |
CHLF(T)20-30 | 33 | 20 | 4 | 2900 |
CHLF(T)20-40 | 44.5 | 20 | 4.4 | 2900 |
【CHL型不锈钢轻型多级离心泵】性能曲线图谱:
【CHL型不锈钢轻型多级离心泵】安装尺寸图:
