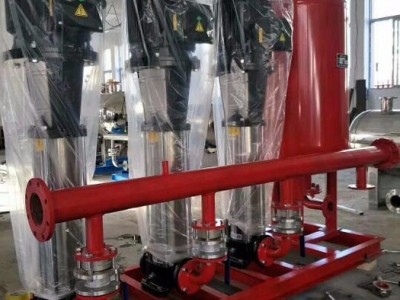

消防泵立式 XBD室内消火栓加压泵 消防泵产品流向标签

1、所有消防水泵基础均高出地坪200mm，楼板预留插筋，待消防水泵到货后现场胶注；

??2、管道穿钢筋混凝土壁处须预埋防水套管，防水套管做法见国标图“02S404刚性防水套管”防水套管应比所注管径大2号；

??3、泵房内立式多级消防水泵出水管须采用弹性吊架，参见国标“03S402”

??4、消防水池设水位控制器，能与相应的水泵及控制系统连接实现自动控制。

??5、溢流管的出口做防虫罩（14目钢丝网罩保护），防止蚊虫进入；

??6、内外人梯的安装参见给排水标准图集“02S101”《矩形给水箱》第68~70页；

??7、吸水喇叭口等作法详见国标图“02S403”钢制管件（水池通气管，吸水喇叭管及支架等）；

??8、本示意图为通用图，管道的相对位置，定位等均以平面图为准；

?? 9、未注明标高的管道均沿梁（板）底敷设。

??名称：

??1、弹性座封闸阀（明杆）；

??2、不锈钢金属波纹管（10波）；

??3、拉杆伸缩过滤器（YSTF型）；

??4、水力遥控浮球阀；

??5、偏心异经管；

??6、同心异经管；

??7、多功能水泵控制阀；

??8、真空压力表；

??9、压力表；

??10、吸水喇叭口及支架（钢制）；

??11、溢流喇叭口（钢制）；

??12、弹性支架；

??13、弹性吊架；

??14、防虫罩（14目钢丝网罩保护）；

??15、ZDII型橡胶隔震器；

??16、刚性防水套管；

??17、泄压/持压阀
