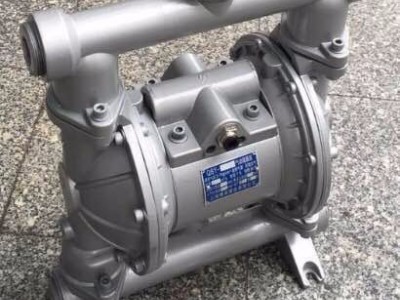

天洋水泵**QBY-15,气动隔膜泵
| 原理 | 隔膜泵 |
|---|---|
| 材质 | 铝合金 |
| 产地 | 浙江 |
| 出口压力 | 0.6 Mpa |
| 工作压力 | 0.7MPA |
| 功率 | 0 |
| 空气消耗量 | 0.3m3 |
| 流量 | 1 m3/h |
| 驱动方式 | 气动 |
| 吸程 | 5 m |
| 性能 | 不阻塞、防爆、耐腐蚀、耐磨、卫生、无泄露 |
| 扬程 | 50 m |
| 用途 | 化工泵、流程泵、排污泵、试压泵、污水泵、消防泵、杂质泵、增压泵、油泵 |
| 最大供气压力 | 7kgf/cm2 |
| 允许颗粒值 | 1 mm |
| 品牌 | 天洋水泵 |
| 型号 | QBY-15,QBY-15衬氟 |
一、QBY气动隔膜泵?产品特点与图片: QBY型气动隔膜泵
永嘉县天洋水泵厂生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为 动力源，对于各种腐蚀性液体，带颗粒的液体，高黏度、易挥发、易燃、剧毒的液体，均能予以轴光吸尽。其性能参数与联邦德国的WLLDENPVW-PS、美国的MARIOWPUMPS相近。QBY气动隔膜泵是一种技术成熟型输送机械，采用铸铁、不锈钢、铝合金阀体及丁晴橡胶，氯丁橡胶，氟橡胶，聚四氟乙烯多种隔膜为生产材料，以满足不同客户的不同介质输送，气动隔膜泵以压缩空气为动力源，适用于各种腐蚀性液体，带颗料的液体，高粘度、易挥发、易燃、剧毒的液体**防火防爆，均能予以抽光吸尽，QBY气动隔膜泵的性能参数与联邦德国WLLDENPVMPS、美国的MARIOWPUMPS相近。QBY气动隔膜泵已经被国内化工、电子、陶瓷、纺织等系统广泛成功应用，取得了非常满意的效果。
二、QBY气动隔膜泵?工作原理在QBY气动隔膜泵的两个对称各种腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外；一旦到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样**形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
二、QBY气动隔膜泵?主要用途 1、泵吸花生酱、泡菜、土豆泥、水红肠、果酱、巧克力等。
2、泵吸油漆、树胶、资料。
3、粘合剂和胶水、全部种类可用泵吸 取。
4、各类瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿潭中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易 燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体**高可耐150°C。
16、作为各种固液分离设备的前级送压装置。
| 型号 | 进出口径mm | 流量 m3/h | 扬程 m | 吸程 m | **大允许通过 颗粒直径mm | **大供气压 ?Kf/?M |
| QBY-10 | 10 | 0.8 | 50 | 1 | 1 | 4-7 |
| QBY-15 | 15 | 1 | 50 | 1 | 1 | 4-7 |
| QBY-20 | 20 | 1.8 | 50 | 5 | 2.5 | 2-7 |
| QBY-25 | 25 | 2.4 | 50 | 5 | 2.5 | 2-7 |
| QBY-32 | 32 | 5.6 | 50 | 5 | 4.5 | 2-7 |
| QBY-40 | 40 | 8 | 50 | 5 | 4.5 | 2-7 |
| QBY-50 | 50 | 18 | 50 | 5 | 8 | 2-7 |
| QBY-65 | 65 | 24 | 50 | 5 | 8 | 2-7 |
| QBY-80 | 80 | 27 | 50 | 5 | 10 | 2-7 |
| QBY-100 | 100 | 40 | 50 | 5 | 10 | 2-7 |
