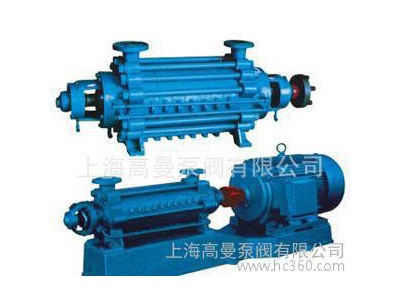

GC系列多级锅炉给水泵/卧式多级分段离心泵
| 材质 | 铸铁 |
|---|---|
| 性能 | 自动 |
| 用途 | 增压泵 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 6-55（m3/h） |
| 扬程 | 46-430（m） |
| 吸入口径 | 40-100（mm） |
| 排出口径 | 40-100（mm） |
| 轴功率 | 3-120 |
| 品牌 | 上海高曼 |
| 型号 | 2GC-5×8 |
GC型水泵系卧式单吸多级分段离心泵，供输送清水及物理化学性质类似于水的液体之用。该型泵中，1(1/2)GC、2(1/2)GC、4GC四个型号；流量为6-45m3/h，扬程可达46－287米。可输送110℃以下的纯净清水，适合锅炉给水，工厂及城市给水之用。
产品概述:
GC型锅炉给水泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。本型水泵扬程在46m～576m时,流量为6m～55m3/h,液体的最高温度低于110℃。适合于锅炉给水,工厂及城市给水之用。水泵配用Y型电动机
用途：适合于锅炉给水，矿山排水、工厂及城市给水
结构特点：GC型水泵是卧式、单吸多级、分段式离心泵
介质温度：≤105℃
处理介质：清水及物理化学性质类似水的液体
驱动方式：电动机驱动
流量范围：6mз/h -55mз/h
扬程范围：46m-430m
1.5 ——吸水口直径（毫米）被25除得值并化整
G ——锅炉给水泵
C ——表示泵的种类
J ——机械密封式
5 ——缩小为 1/10 泵的比转数。即泵的比转数为 50
6 ——叶轮的数量
| 1、轴套螺母 | 1 、 Sleeve nut | 2 、轴承盖 | 2 、 Bearing Cover |
| 3, 轴承 | 3 、 Bearing | 4 、轴承体 | 4 、 Bearing body |
| 5 、轴套 | 5 、 Sleeve | 6 、填料压盖 | 6 、 packing gland |
| 7 、机械密封 | 7 、 Sealing machine | 8 、进水段 | 8 、 Suction casing |
| 9 、密封环 | 9 、 Wearing ring | 10 、叶轮 | 10 、 Impeller |
| 11 、中段 | 11 、 Midsegment | 12 、回水管 | 12 、 Balance pipe |
| 13 、出水段 | 13 、 Discharge casing | 14 、平衡环 | 14 、 Balancing ring |
| 15 、平衡盘 | 15 、 Balancing disk | 16 、尾盖 | 16 、 End cover |
| 17 、轴套 | 17 、 Sleeve | 18 、拉紧螺栓 | 18 、 Tightening |
| 19 、轴 | 19 、 Pump shaft | 20 、圆螺母 | 20 、 Round nut |
结 构说明
泵的进出口方向均垂直向上，为根据所需扬程选用不同级数。
泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零件组成。
泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成，两端支撑在滚珠轴承上。
泵的进水段、中段、出水段静止结合面采用纸垫通过紧螺栓的拉紧来达到密封。为防止水进入轴承、在轴套间装有“○”形密封圈。泵体两端轴封采用机械密封。
泵两端轴承体有环形冷却室。当被输送液体大于 80 ℃时，应通入冷水，对轴承进行冷却。
轴承内的钙基黄油润滑脂可通过油杯注入。
从进水段方向看，泵为顺时针转动。
性能参数:
| 型号 | 流量 (mз/h） | 扬程 （m） | 转速 （r/min） | 效率 （%） | 功率（KW） | |
| 轴功率 | 电机功率 | |||||
| 1.5GC-5×2 | 6 | 46 | 2950 | 38 | 2 | 3 |
| 1.5GC-5×3 | 6 | 49 | 2950 | 38 | 3 | 4 |
| 1.5GC-5×4 | 6 | 92 | 2950 | 38 | 4 | 5.5 |
| 1.5GC-5×5 | 6 | 115 | 2950 | 38 | 5 | 7.5 |
| 1.5GC-5×6 | 6 | 138 | 2950 | 38 | 6 | 7.5 |
| 1.5GC-5×7 | 6 | 161 | 2950 | 38 | 7 | 7.5 |
| 1.5GC-5×8 | 6 | 184 | 2950 | 38 | 8 | 11 |
| 1.5GC-5×9 | 6 | 207 | 2950 | 38 | 9 | 11 |
| 2GC-5×2 | 10 | 64 | 2950 | 39.6 | 4.4 | 7.5 |
| 2GC-5×3 | 10 | 96 | 2950 | 39.6 | 6.6 | 11.0 |
| 2GC-5×4 | 10 | 128 | 2950 | 39.6 | 8.8 | 15.0 |
| 2GC-5×5 | 10 | 160 | 2950 | 39.6 | 11.0 | 15.0 |
| 2GC-5×6 | 10 | 192 | 2950 | 39.6 | 13.2 | 18.5 |
| 2GC-5×7 | 10 | 224 | 2950 | 39.6 | 15.4 | 22.0 |
| 2GC-5×8 | 10 | 256 | 2950 | 39.6 | 17.6 | 30.0 |
| 2GC-5×9 | 10 | 288 | 2950 | 39.6 | 19.8 | 7.5 |
| 2.5GC-6×2 | 15 | 62 | 2950 | 43.7 | 5.8 | 11.0 |
| 20 | 54 | 2950 | 47.4 | 6.2 | 11.0 | |
| 2.5GC-6×3 | 15 | 93 | 2950 | 43.7 | 8.7 | 15.0 |
| 20 | 81 | 2950 | 47.4 | 9.3 | 15.0 | |
| 2.5GC-6×4 | 15 | 124 | 2950 | 43.7 | 11.6 | 22.0 |
| 20 | 108 | 2950 | 47.4 | 12.4 | 22.0 | |
| 2.5GC-6×5 | 15 | 155 | 2950 | 43.7 | 14.5 | 22.0 |
| 20 | 135 | 2950 | 47.4 | 15.5 | 22.0 | |
| 2.5GC-6×6 | 15 | 186 | 2950 | 43.7 | 17.4 | 30.0 |
| 20 | 162 | 2950 | 47.4 | 18.6 | 30.0 | |
| 2.5GC-6×7 | 15 | 217 | 2950 | 43.7 | 20.2 | 30.0 |
| 20 | 189 | 2950 | 47.4 | 21.7 | 30.0 | |
| 2.5GC-6×8 | 15 | 248 | 2950 | 43.7 | 23.2 | 37.0 |
| 20 | 216 | 2950 | 47.4 | 24.8 | 37.0 | |
| 2.5GC-6×9 | 15 | 279 | 2950 | 43.7 | 26.1 | 22 |
| 20 | 243 | 2950 | 47.4 | 27.9 | 22 | |
| 4GC-8×2 | 30 | 86 | 2950 | 51 | 13.8 | 30 |
| 45 | 82 | 2950 | 60 | 16.8 | 30 | |
| 55 | 76 | 2950 | 62.5 | 18.1 | 30 | |
| 4GC-8×3 | 30 | 129 | 2950 | 51 | 20.7 | 37 |
| 45 | 123 | 2950 | 60 | 25.2 | 37 | |
| 55 | 114 | 2950 | 62.5 | 27.2 | 37 | |
| 4GC-8×4 | 30 | 172 | 2950 | 51 | 27.6 | 55 |
| 45 | 164 | 2950 | 60 | 27.6 | 55 | |
| 55 | 152 | 2950 | 62.5 | 36.2 | 55 | |
| 4GC-8×5 | 30 | 215 | 2950 | 51 | 34.5 | 55 |
| 45 | 205 | 2950 | 60 | 42.0 | 55 | |
| 55 | 190 | 2950 | 62.5 | 45.3 | 55 | |
| 4GC-8×6 | 30 | 258 | 2950 | 51 | 41.4 | 75 |
| 45 | 246 | 2950 | 60 | 50.4 | 75 | |
| 55 | 228 | 2950 | 62.5 | 54.1 | 75 | |
| 4GC-8×7 | 30 | 301 | 2950 | 51 | 48.2 | 75 |
| 45 | 287 | 2950 | 60 | 58.8 | 75 | |
| 55 | 266 | 2950 | 62.5 | 63.4 | 75 | |
| 4GC-8×8 | 30 | 344 | 2950 | 51 | 55.0 | 100 |
| 45 | 328 | 2950 | 60 | 67.0 | 100 | |
| 55 | 304 | 2950 | 62.5 | 73.0 | 100 | |
| 4GC-8×9 | 30 | 387 | 2950 | 51 | 62.0 | 100 |
| 45 | 369 | 2950 | 60 | 75.5 | 100 | |
| 55 | 342 | 2950 | 62.5 | 82.0 | 100 | |
| 4GC-8×10 | 30 | 430 | 2950 | 51 | 69.0 | - |
| 45 | 410 | 2950 | 60 | 84.0 | - | |
| 55 | 380 | 2950 | 62.5 | 91.0 | - | |
