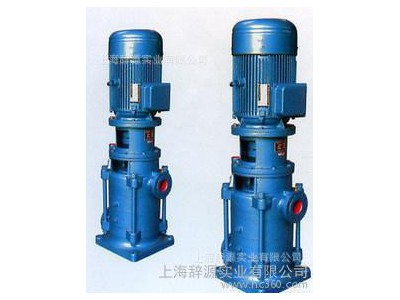

LG型高层建筑多级给水泵水泵离心泵泵高压水泵消防泵增压泵高压
| 材质 | 铸铁 |
|---|---|
| 性能 | 高压 |
| 扬程 | 20-150M（m） |
| 品牌 | 辞源 |
| 型号 | LG |
产品分类： 多级泵系列
口径（进口/出口）：φ25-φ80(mm)
流量：3.0-50(m3/h)
扬程：20-150(m)
一、产品概述：
LG型高层建筑多级给水泵，系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。
LG系列泵为立式安装，电机轴与泵轴通过爪型连轴器联接，具有结构紧凑、噪音低、占地面积小等优点。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围：
主要应用于高层建筑供水，也可应用于厂矿、企业给排水以及低压锅炉循环用水。
三、产品特点：
1、水力模型先进：效率高，性能范围广。
2、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
3、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
4、立式结构，占地面积小。
四、技术参数：
流量：3.0-50m3/h；
扬程：20-150m；
功率：0.75-30kw；
转速：2900r/min；
口径：φ25-φ80；
温度范围：0-+80℃；
工作压力：≤1.2Mpa。
五、 型号意义：
六、泵的装配和拆卸
部件的组装
1、将密封环和轴瓦装在泵座上.分别用紧定螺钉固定。2、将口环装在中段上.并用紧定螺钉固定。
3、将导叶套装在导叶上.并用螺钉将后导叶固定在后段上。
4、将平衡鼓套压进后段上，并用螺钉将后导叶固定在后段上。.5、在填料室内装好填料.并用双头螺栓将填料压盖固定在填料体上，（25LG32LG和40LG泵还需要在填料室底部装入水封环）。6、将轴承装在轴上.并用圆螺母和止退垫圏紧固。然后将装有毛毡圏的轴承盒装在轴承上，注意在轴承盒内和轴承上注入适量钙基黄油.再把挡水圏纸垫和轴套丙套在轴上.并在轴上嵌入平衡鼓用键。总装1、将轴穿过填料室。使轴承盒靠在与之配合孔的端面上.然后装上装有毛毡图的轴承压盖.并用镙栓将轴承盒和轴承压盖固定在支座上。2、将电机座装在支座上，并用螺栓固定。3、将轴、支座和电机座组裝的部件倒置过来.使电机座在下.轴的下端朝上。4、将0形密封圈裝在支座上，并将平衡鼓装在轴上(25LG32LG和40LG不装O型密封圈和平衡鼓)。然后装上后段。5、在轴上嵌入末级叶轮用健.并依次装一件末级叶轮和轴套乙。6、将裝有0形密封圏的中段穿进泵轴装在后段上、然后装上导叶装好。7、重复5、6顺序.一直将首级中段和首级导叶装好。8、将首级叶轮用镩嵌入轴上.然后将首级叶轮和首级轴套乙依次套在轴上。9、将轴套甲用键嵌入轴上.并装入上轴套甲.然后用两件圆螺母固定紧。10、将形密封圈嵌入泵座.并装上四件拉紧螺栓.然后将泵座装在首级中段上.注意四根拉紧螺栓要通过支座上的四孔.11、用螺母紧固四个拉紧螺栓。12、将泵再倒过来.把泵联轴器用键固定在轴上，然后将装有电机联轴器的电机用镙栓固定在电机座上。13、装好回水管路.各零部件以及各部位的四方螺塞和油杯等。泵的拆卸按上述相反的步骤进行。
七、泵的启动、运转、停止和维护保养
1-将泵周围清除干净。2、在轴承盒内用油杯注入适量的钙基黄油。3、调节填料压盖的松紧程度。4、检査电机转向是否与泵规定的转向一致.5、打开出口法兰处放气螺塞，打开回水管路的截止阀.通过漏斗向泵内灌引水(倒灌时不必加引水）。6、关闭出水管路的闸阀，拧上放气螺塞。7、上述工作完毕.后动电机。8、当泵以正常速度运转后.逐渐打开出口闸阀^直到所需流置和扬程为止，泵在长期运转时.应尽量在规定的流置及扬程范围内工作.以获得最大的节能效果.泵在运行中.不应超过性能表中的大流量点运行。9、在运行中，轴承的温度不得超过外界温度其极限温度不大于75℃。10、填料室漏水程度以不呈线状为宜.以保持轴和填料的正常润滑和冷却.11、泵轴封选用机械密封时.启动前必须灌满水，防止机械密封干运转。12、当泵停车时，应先关闭出水管路上的闸阀，然后停止电机运转。13、泵在运行中发现有不正常的矂音时，应立即停机检査其原因。14、冬季冷冻季节如短期停用水泵吋.须拧开平衝管路下端三通上的放水镙塞或拧开与逬口法兰呈180°。方向的泵座上的放水螺塞，放掉泵中的存水，以防冻裂水泵。15、泵经长期使用后。当流量、压力有显著下降时，应拆开水泵进行检査，更換其已磨损的零件。16、长期停止使用水泵时.水泵应拆卸.将泵零件上的水份擦干.除去锈污.并涂以防锈油脂，然后装好后妥善保存.泵在停用期间（尤其是用做消防泵时）.必须每隔1个月左右启动运转一次.时间不少于5分钟.以保证泵的可靠运转。八、故障与排除
故障 | 原因 | 解决方式 |
1、泵不吸水.压力表指针剧烈摆动. | 灌注引水不够，管路与仪表联接处漏气。 | 检査底阀是否漏水.再灌足引水，拧紧或修回漏气处。 |
2、水泵不吸水.真空表表示高度真空。 | 底阀没有打开或已堵塞.吸水管路阻力太大.吸水高度过高。 | 检修底阀.更換水管.降低吸水高度。 |
3、压力表有压力，但仍不出水. | 出水管阻力太大.旋转方向不对，叶轮堵塞.泵转速不足。 | 检査或缩短水管。检査电机.清除叶轮内的污物.增加泵转速。 |
4、流量低于设计要求。 | 水泵堵塞，密封环磨损过多.转速不足。 | 清扫水泵及管路.更換密封坏.增加泵转速。 |
5、泵消耗功率过大。 | 填料压的太紧.并发热.叶轮有磨损.泵流量增大。 | 调整填料压盖松紧程度，检査泵轴是否歪曲.更換叶轮.增加出水阻力.降低流量。 |
6、机械密封泄漏 | 磨擦副磨损严重.或密封面划伤。 | 更換新机械密封.重新研磨密封面。 |
7、泵内声音反常.泵不出 水。 | 吸水管阻力过大.吸入管路漏气.输送的液体溫度过高。 | 检査吸入管和底阀。堵塞漏气处、减少吸水高度.降低水温。 |
8、水泵振动.轴承过热。 | 电机与泵不同心.轴承缺油或磨损。 | 调整电机轴与泵轴的同轴度.加油或更換轴承。 |
