供应台湾油升柱塞泵

材质	铸铁
产地	台湾
工作压力	21
类型	变量柱塞泵
流量	15
驱动方式	电动
性能	自动
用途	增压泵
重量	13
柱塞直径	1
转速	1500
泵轴位置	边立式
叶轮数目	单级
叶轮结构	敞开式叶轮
柱塞数	9
品牌	台湾油升
型号	V15A3R10X,V15A2R10X

由上海公新机械有限公司提供：

台湾油升YEOSHE变量柱塞泵V15～V70.

V15A3R10X,V15A2R10X,V15A4R10X,V15A1R10X.
V18A3R10X,V18A2R10X,V18A4R10X,V18A1R10X.
V23A3R10X,V23A2R10X,V23A4R10X,V23A1R10X.

V25A3R10X,V25A2R10X,V25A4R10X,V25A1R10X.
V38A3R10X,V38A2R10X,V38A4R10X,V38A1R10X.
V42A3R10X,V42A2R10X,V42A4R10X,V42A1R10X.
V50A3R10X,V50A2R10X,V50A4R10X,V50A1R10X.

V70A3R10X,V70A2R10X,V70A4R10X,V70A1R10X.

1、 变量柱塞泵V15～V70以独特设计斜盘变化角度功能，广泛应用于各种场所。 2、变量柱塞泵V15～V70特殊设计，在全压力区内，保持低噪音功能。 3、变量柱塞泵V15～V70由多种控制方式整合，能形成系统.变量柱塞泵V15～V70具有省能源、小型化、低成本功能。 4、变量柱塞泵V15～V70功率损失小，减低油温上升，可选配较小型油箱。 5、变量柱塞泵V15～V70广泛应用于工具机,机床,锻压朔胶成型机。 变量柱塞泵V15～V70有如下型号：V15A4R10X,V15A3R10X,V15A2R10X,V15A1R10X,V18A4R10X,V18A3R10X,V18A2R10X,V18A1R10X,V23A4R10X,V23A3R10X,V23A2R10X,V23A1R10X,V25A4R10X,V25A3R10X,V25A2R10X,V25A1R10X,V38A4R10X,V38A3R10X,V38A2R10X,V38A1R10X,V42A4R10X,V42A3R10X,V42A2R10X,V42A1R10X,V50A4R10X,V50A3R10X,V50A2R10X,V50A1R10X,V70A4R10X,V70A3R10X,V70A2R10X,V70A1R10X等。

变量柱塞泵V15～V70型号说明

V

15

A

1

R

B

S

-A

10

C

X

A

1001

系列

排量

控制方式

压力调 整范围

旋转方向 (从轴端看)

配管方向

轴心 型式

电压

配管 牙型

通轴 规格

特殊规 格编号

连接型式

编号

变量 柱塞泵

见规 格表

见 控制方式

见规 格表

R: 顺时针 L: 逆时针

无标记: 两侧出油 B:后端出油 B2:两侧出油 加后方出油

型式

电压

牙型

规格

X:标准品 X1: 低压母机使用 Z:空转泄压型

无记号: 标准型 A: 两孔型

1001

变量柱塞泵V15～V70规格表

型 号	最高使用压力MPa	排量	无负荷时之流量(？/min)		压力调整范围MPa	回转速 rpm		重量(kg)
		ml/rev.	1500rpm	1800rpm		最低	最高	法兰型
V15	25	15.0	22.5	27.0	1:0.8-7 2:1.5-14 3:2-21 4:2-25	500	1800	13
V18		17.8	26.7	32.0				13
V23		23.0	34.5	41.4				22
V25	21	25	37.5	45				22
V38	25	37.8	56.7	68.0				26
V42	21	42	63.0	76.0				26
V50		51.5	77.2	92.7				55
V70		69.7	104.5	125.4				56

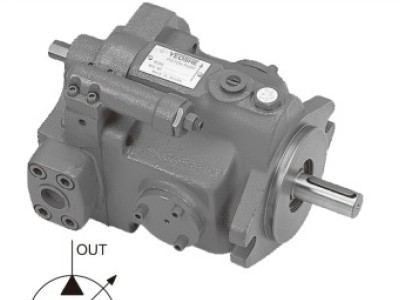

外形图片: 变量柱塞泵V15,V18系列温度-时间性能曲线

变量柱塞泵V15,V18系列温度-时间性能曲线下载

变量柱塞泵V15～V70梅花轴心型式及进出油法兰尺寸图

变量柱塞泵V15,V18梅花轴心型式及进出油法兰尺寸图下载 变量柱塞泵V23,V25梅花轴心型式及进出油法兰尺寸图下载
变量柱塞泵V38,V42梅花轴心型式及进出油法兰尺寸图下载 变量柱塞泵V50,V70梅花轴心型式及进出油法兰尺寸图下载

变量柱塞泵V15～V70尺寸图

变量柱塞泵V15A,V18A尺寸图下载 变量柱塞泵V15B,V18B尺寸图下载
变量柱塞泵V15C,V18C尺寸图下载 变量柱塞泵V15CG,V18CG尺寸图下载
变量柱塞泵V15E,V18E尺寸图下载 变量柱塞泵V15EG,V18EG尺寸图下载
变量柱塞泵V15F,V18F尺寸图下载 变量柱塞泵V15FG,V18FG尺寸图下载
变量柱塞泵V15G,V18G尺寸图下载 变量柱塞泵V15GJ,V18GJ尺寸图下载
变量柱塞泵V15GM,V18GM尺寸图下载 变量柱塞泵V15HL,V18HL尺寸图下载
变量柱塞泵V15HK,V18HK尺寸图下载 变量柱塞泵V15HQ,V18HQ尺寸图下载
变量柱塞泵V23A,V25A尺寸图下载 变量柱塞泵V23B,V25B尺寸图下载
变量柱塞泵V23C,V25C尺寸图下载 变量柱塞泵V23CG,V25CG尺寸图下载
变量柱塞泵V23D,V25D尺寸图下载 变量柱塞泵V23DG,V25DG尺寸图下载
变量柱塞泵V23E,V25E尺寸图下载 变量柱塞泵V23EG,V25EG尺寸图下载
变量柱塞泵V23F,V25F尺寸图下载 变量柱塞泵V23FG,V25FG尺寸图下载
变量柱塞泵V23G,V25G尺寸图下载 变量柱塞泵V23GJ,V25GJ尺寸图下载
变量柱塞泵V23GM,V25GM尺寸图下载 变量柱塞泵V23HL,V25HL尺寸图下载
变量柱塞泵V23HK,V25HK尺寸图下载 变量柱塞泵V23HQ,V25HQ尺寸图下载
变量柱塞泵V38A,V42A尺寸图下载 变量柱塞泵V38B,V42B尺寸图下载
变量柱塞泵V38C,V42C尺寸图下载 变量柱塞泵V38CG,V42CG尺寸图下载
变量柱塞泵V38E,V42E尺寸图下载 变量柱塞泵V38EG,V42EG尺寸图下载
变量柱塞泵V38F,V42F尺寸图下载 变量柱塞泵V38FG,V42FG尺寸图下载
变量柱塞泵V38G,V42G尺寸图下载 变量柱塞泵V38GJ,V42GJ尺寸图下载
变量柱塞泵V38GM,V42GM尺寸图下载 变量柱塞泵V38HL,V42HL尺寸图下载
变量柱塞泵V38HK,V42HK尺寸图下载 变量柱塞泵V38HQ,V42HQ尺寸图下载
变量柱塞泵V50A,V70A尺寸图下载 变量柱塞泵V50B,V70B尺寸图下载
变量柱塞泵V50C,V70C尺寸图下载 变量柱塞泵V50D,V70D尺寸图下载
变量柱塞泵V50F,V70F尺寸图下载 变量柱塞泵V50G,V70G尺寸图下载
变量柱塞泵V50GJ,V70GJ尺寸图下载 变量柱塞泵V50GM,V70GM尺寸图下载
变量柱塞泵V50HL,V70HL尺寸图下载 变量柱塞泵V50HK,V70HK尺寸图下载
变量柱塞泵V50HQ,V70HQ尺寸图下载

变量柱塞泵V15～V70配管方向出油方式尺寸图

变量柱塞泵V15,V18出油方式尺寸图下载 变量柱塞泵V23,V25出油方式尺寸图下载
变量柱塞泵V38,V42出油方式尺寸图下载 变量柱塞泵V50,V70出油方式尺寸图下载

变量柱塞泵V15～V70性能特性

变量柱塞泵V15,V18性能特性下载 变量柱塞泵V23,V25性能特性下载
变量柱塞泵V38,V42性能特性下载 变量柱塞泵V50性能特性下载
变量柱塞泵V70性能特性下载

使用说明: 1、变量柱塞泵V15~V70液压油选择注意事项：(1)使用压力在7Mpa以下时，请选择ISO粘度标准在VG32～68的液压油或抗磨油。(2)使用压力在7Mpa以上时，请选择ISO粘度标准在VG32～68相当的抗磨液压油。(3)使用以下液压油时，需咨询公新液压泵技术部：磷酸醇系，W/O乳液、HWBF。
2、变量柱塞泵V15~V70粘度和油温：请在粘度15～400cSt，油温0～60℃两条件范围内使用。
3、变量柱塞泵V15~V70泵的安装和偏心：驱动轴和泵轴的偏心在0.05mm以下，在泵轴上不能加径向力。当轴心不一致时会产生轴承、O形圈损伤、噪音、震动，以及造成泵出故障原因。避免用皮带链条齿轮等变侧向驱动泵。(这是产生噪应和轴承损坏的原因)。
4、变量柱塞泵V15~V70油管的安装：以钢管用于配管时，装管子时注意不要硬性的使泵偏心。接管强制性的偏心，是产生噪音的最大原因。
5、变量柱塞泵V15~V70泄漏油管：泄漏油管，与其他的回油管不能合流，要单独回油，保持泵壳内压力在0.35kgf/cm2以下。回油管插入油箱液面以下，尽量远离吸油管安装。
6、变量柱塞泵V15~V70启动时注意点：启动泵前，一定要将泵体注油口注入液压油，当泵壳充满油后在启动，千万不要在泵体内无油启动泵。启动时，不要急速升至全速转动，起初使电动机开关反覆ON-OFF，待油管中的空气排出后再连续运转。务必降压在无负载回路状态起动。
7、变量柱塞泵V15~V70回转方向：使泵轴端方向，顺时针是标准方向，逆时针是特殊品，请在订货时说明。
8、变量柱塞泵V15~V70吸油压力：吸油压力请保持-125mmHg以内。吸油压力一高，则产生气体。元件损坏，产生噪音、震动、寿命降低。
9、变量柱塞泵V15~V70滤油器：液压油的污染，是泵出故障以及寿命降低的原因，请充分注意油液的污染，控制污染度在NAS9级以内。在吸油口使用150目的吸油滤清器。140KGF/CM以上的场合，请使用10μ的滤油器。
10、变量柱塞泵V15~V70最高使用压力：最高压力下运转的时间，作为一个循环10%以下，保持时间在6秒以内。
