供应创新QW无堵塞排污泵
材质 | 不锈钢 |
---|---|
性能 | 耐腐蚀 |
原理 | 转子泵 |
泵轴位置 | 边立式 |
叶轮吸入方式 | 单吸式 |
排出口径 | 80 |
扬程 | 15 |
转速 | 2900 |
功率 | 4 |
效率 | 98 |
流量 | 40 |
叶轮结构 | 封闭 |
叶轮数目 | 2 |
品牌 | 创新 |
型号 | QW |
上海创新泵业销售部13681612113

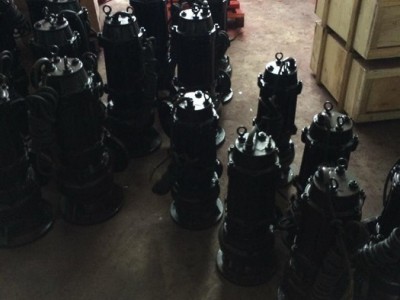

产品名称:QW系列潜水式排污泵
流量范围:8-2600m3/h
扬程范围:7-60m
使用温度:-15℃-60℃
配套功率:0.75-280kW
工作压力:≤1.6MPa
过流材质:铸铁、不锈钢
产品介绍:
WQ排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
WQ型潜水排污泵采用独特结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
型号意义
结构说明
QW型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用B级或F级绝缘。
漏水探头:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体:与叶轮配用,使得泵具有高的效率。
密封环:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以最佳效率运行。
主要用途
1、企业单位废水排放。
2、城市污水处理厂排放系统。
3、住宅区的污水排水站。
4、地铁、地下室、人防系统排水站。
5、医院、宾馆、高层建筑污水排放 。
6、市政工程、建筑工地中稀泥浆的排放。
7、养殖场污水排放及农村农田灌溉。
8、自为水厂的给水装置。
9、矿山勘探及水处理设备配套。
10、水利工程给水、排水。
使用条件
1、输送的介质温度不超过80摄氏度。
2、输送的介质重度为1~1.3Kg/dm3。
3、该泵的材料主要为铸铁,不能用于输送高度腐蚀液体。
4、水泵工作时,泵的周围应通风良好。
5、1Cr18Ni9Ti不锈钢材质可用于输送各种腐蚀液体。
用户如有特殊要求,请在定货时注明输送介质的有关情况,以便本公司提供更为可靠的产品。
WQ型污水泵技术参数
型号 | 流量 | 扬程(m) | 功率 | 转速 | 电压(V) | 电流(A) | 通过最大颗粒直径(mm) | 扬程使用范围(m) |
WQKD4-10-0.55 | 4 | 10 | 0.55 | 2820 | 220 | 3.9 | 10 | 全扬程 |
WQK4-10-0.56 | 4 | 10 | 0.55 | 2820 | 380 | 1.3 | 10 | 全扬程 |
WQKD7-7-0.55 | 7 | 7 | 0.55 | 2820 | 220 | 3.9 | 10 | 全扬程 |
WQK7-7-0.55 | 7 | 7 | 0.55 | 2820 | 380 | 1.3 | 10 | 全扬程 |
WQKD10-7-0.75 | 10 | 7 | 0.75 | 2820 | 220 | 5.15 | 20 | 全扬程 |
WQK10-7-0.75 | 10 | 7 | 0.75 | 2820 | 380 | 1.6 | 20 | 全扬程 |
WQKD5-15-0.75 | 5 | 15 | 0.75 | 2820 | 220 | 5.15 | 20 | ≥10 |
WQK5-15-0.75 | 5 | 15 | 0.75 | 2820 | 380 | 1.6 | 20 | ≥10 |
WQKD7-15-1.1 | 7 | 15 | 1.1 | 2820 | 380 | 3.1 | 20 | ≥10 |
WQK7-15-1.1 | 7 | 15 | 1.1 | 2820 | 220 | 7.2 | 20 | ≥10 |
WQK9-22-2.2 | 9 | 22 | 2.2 | 2860 | 380 | 5.8 | 25 | ≥10 |
WQK8-32-2.2 | 8 | 32 | 2.2 | 2860 | 380 | 5.8 | 20 | 全扬程 |
WQX15-15-2.2 | 15 | 15 | 2.2 | 2860 | 380 | 5.8 | 25 | ≥10 |
WQX15-22-3 | 15 | 22 | 3 | 2860 | 380 | 6.5 | 25 | ≥10 |
WQB20-22-4 | 20 | 22 | 4 | 2860 | 380 | 8.5 | 25 | ≥10 |
WQB12-32-4 | 12 | 32 | 4 | 2860 | 380 | 8.5 | 25 | ≥15 |
WQB18-32-5.5 | 18 | 32 | 5.5 | 2860 | 380 | 9.5 | 30 | ≥15 |
WQB30-22-5.5 | 30 | 22 | 5.5 | 2860 | 380 | 9.5 | 30 | ≥15 |
WQB100-7-5.5 | 100 | 7 | 5.5 | 2860 | 380 | 9.5 | 40 | ≥4 |
WQB145-7-7.5 | 145 | 7 | 7.5 | 2860 | 380 | 11.5 | 50 | ≥4 |
