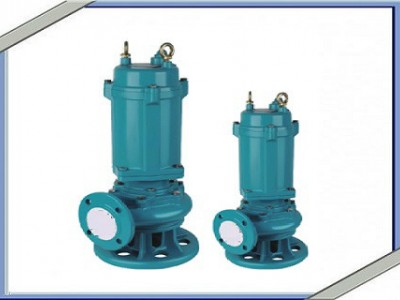

WQ型污水污物潜水电泵 DANYI无堵塞流道式排污泵
材质 | 铸铁 |
---|---|
额定功率 | 1.5-7.5k |
额定流量 | 12-100 |
功率 | 1100(w) |
级数 | 单级 |
类型 | 污水潜水泵 |
流量 | 80(m3/h) |
排出口径 | 25-500 |
驱动方式 | 电动 |
输送介质 | 污水泵、杂质泵 |
吸入口径 | 80(mm) |
效率 | 75 |
性能 | 不阻塞 |
扬程 | 30(m) |
用途 | 排污泵 |
原理 | 漩涡泵 |
噪声 | 20-40db |
转速 | 2950 |
分类 | 潜水排污泵 |
泵轴位置 | 边立式 |
叶轮数目 | 单级 |
叶轮结构 | 半开式叶轮 |
叶轮吸入方式 | 单吸式 |
品牌 | DANYI |
型号 | WQ |
加工定制 | 是 |
产品概述:
WQ型污水污物潜水电泵,执行GB/T24674-2009标准。电泵由水泵、密封和电动机三部分组成,电动机位于电泵上部,为单相或三相异步电动机;水泵位于电泵下部,为无堵塞流道式叶轮蜗壳结构;水泵与电机之间采用双端面碳化硅或合金机械密封,各固定止口密封处采用“O”型耐油橡胶密封圈做静密封。
结构说明:
? QW型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:
??信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用B级或F级绝缘。
??漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
??机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
??叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
??泵体15:与叶轮配用,使得泵具有高的效率。
? 密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以**效率运行。
产品特点:
1.?采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2.?设计合理,配套电机合理,效率高,节能效果显著。
3.?机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。
4.?泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。
5.?泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。
6.?可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。
7.?双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。
8.?浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。
9.?在使用扬程范围内保证电机运行不过载。
10.?根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。
11.?安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。
产品功能:
1、缺项保护 2、堵转保护 3、干转保护 4、扬程、流量国标 5、法兰国标
