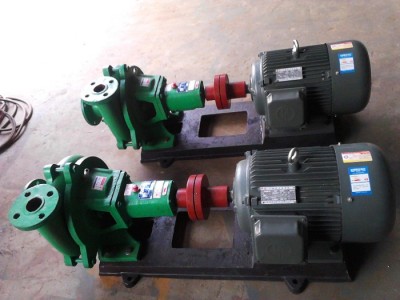

泥浆泵：PN型泥浆泵

一、PN泥浆泵产品介绍：
       PN型泵系单级、单吸、卧式离心泥浆泵，该型泵过流部件采用耐磨合金材料制造。叶轮与护板的间隙可以及时调整，以保持高效工作。6吋以下泵型叶轮与用螺纹联接,8吋以上泵型用键联接。轴封采用填料密封，工作时应注入高于工作压力1kg/cm2轴封清水。该泵具有结构简单、可靠、检修方便、寿命长等特点。适用于矿山输送固液两相流体之用，输送**大重量浓度为50-60%。
       PN型泥浆泵过流件使用耐磨合金材料制造，寿命长。6"及6"以下泥浆砂叶轮与轴用螺纹联接，8"及8"以上泥浆泵，泵体较大，采用了水平中开的结构型式，拆装检修方便。
        轴封采用一般填料密封，工作时应注入高于工作压力1公斤/厘米2的轴封清水。 PN型泥浆泵，以传动方向看，为逆时针方向旋转（其中1、2、3PN为顺时针）叶轮用螺纹与轴连接时，如果反方向旋转，叶轮将从轴上脱落。

二、PN泥浆泵结构特点：

1、结构合理、维修方便：泵头部分采用前、后开门式结构，维修时不需拆卸管路，只需将电机向后移动，即可对泵进行拆卸和维修。
2、浓度高、无堵塞：输送纸浆浓度可达6%；
3、气蚀性能好、寿命长：实际使用寿命比普通纸浆泵可提高2-3倍；
4、高效、节能：运行效率比普通纸浆泵平均高出3-10个百分点，节能、降耗达15-30%
5、叶轮和护板的间隙可以及时调整，保持较高效率工作。泵以上的泵体较大，采用了对开的结构形式，拆装检修方便

三、PN泥浆泵型号意义：

2PNL
2—吐出口径（毫米数被25除所得值）
P—杂质泵
N—泥浆泵
L—立式

四、PN泥浆泵结构说明：

（1）泥浆泵过流部分承磨件采用了耐磨铸铁，使用寿命长。

（2）泥浆泵叶轮和护板的间隙可以及时调整，保持较高工作效率。

（3）泥浆泵4〞以上该型泵轴承直装于水平中开托内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。

五、PN泥浆泵结构图 ：

 1PN、2PN、3PN型泵外形图


2PNL、3PNL型外形图

六、PN泥浆泵性能参数表

七、PN泥浆泵用途及适用范围：

1、 PN型泥浆泵系单级单吸泥浆泵（分立式、卧式）具有寿命长、结构简单、运行可靠等特点。输送**大浓度按重量计为50％。

2、 用于矿山、冶金、市政建筑、化工、印染等吸送有流砂、小泥块泥浆、污浊液体之用。

3、 用于农村的河泥、池塘泥液、粪便、浆状饮料的吸送；亦可用于城市工厂输送矿砂液，地下道吸黄砂子及泥浆等。
