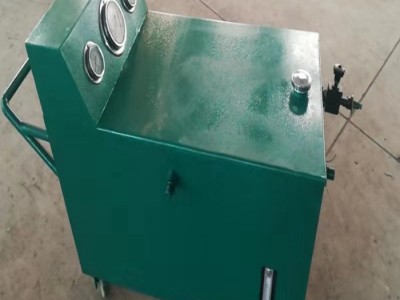

单体柱快速正增压泵 发货迅速 SZ-6单体柱快速正增压泵

 一、矿用水力升柱器功能：

用水力顶升单体支柱，代替乳化液泵站。
以静压水的水压为动力，通过增压缸增压，达到在有水源的地方，不需电力**可以拥有一个小型乳化液泵站的目的。为巷道维修、掘进、边角煤开采、抢险救灾等无泵站有水源的地方提供便利。工作时分两个阶段：
水力升柱：水源压力能顶升空柱子时，水源直接顶升单体支柱。速度快，节省水；同时按比例自动配比乳化油，配比稳定、可靠；
增压升柱：水源压力顶升不动柱子时，自动转入增压升柱状态。增压比大，初撑力高。
二矿用水力升柱器特点：
1、水力驱动，不用电。安全、节能、方便。
2、自动配液，配比可靠、稳定。
3、全自动，使用方便。直接使用注液qiang。
4、体积小、重量轻、轮式支撑，拉动qiang管**能走。
5、静音。
三矿用水力升柱器原理：
动作： 打开截止阀压力水进入驱动腔B，A腔回水经过单向阀4去往注液qiang顶升空柱子，同时，C、D腔吸排乳化油与水混合，完成配液。支柱接顶后水源压力顶升不动支柱时，背压阀5自动打开泄水，转入增压状态，E、F腔增压后的高压水继续顶升单体支柱，直至完成支护。行程终了时换向阀3自动换向，E、F腔交替输出高压.
增压缸有大活塞和小活塞，且大小活塞在同一轴线上，
水驱动力 = 大活塞推力 = 小活塞阻力，
即 P水×S大=P输出×S小
P输出= （S大/S小 ）×P水
S大/S小即为增压倍数

1 增压缸，2 换向杆，3 换向阀，4 单向阀，5 大活塞

四、 矿用水力升柱器技术参数：
增压比：6
配比浓度：2.5%
出液量：25L
水源压力： P≥2.5 Mpa
外形尺寸：1350mmx575mmx950mm
质量：112Kg。
五矿用水力升柱器试车准备：
1 乳化油:本机**大储存乳化油约60～65升，至少加入20升。
2 进出水管:进水管为KJ10接口，出水管接口也为KJ10接口。
3 qiang管：KJ10矿用高压胶管。
注液qiang常见接口为KJ10
注液qiang建议使用带压力表的，以便观察**终注入压力，估算初撑力。
接通水管，打开截止阀待注液qiang排一排空气，有稳定的乳化液排出**可以使用了。
六矿用水力升柱器使用：
本机无人值守，无操作阀，无需操作。需要升柱时直接使用即可。
不使用时若不关闭截止阀，会一直处于高压待命状态。使用完毕后关闭截止阀。
本机进口水压比乳化液泵站压力低，因此，升柱速度比平时慢。
本机在增压升柱阶段，泄水口有余水排出，是正常泄水。

七矿用水力升柱器储存与保养
不用时拆除水管后，请把进水管截止阀关闭，并且把进出口都用防尘布包好，防止杂物进入，影响下次使用。
升井不用时存放地点严禁有冰冻。确有结冰危险时，可用压缩空气接进水口，往返几分钟后**能把余水排出。
