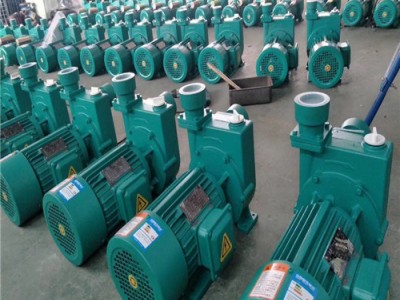

暖气循环水泵 无密封自吸泵ZB循环泵380V杭桂

材质	铸铁
电压	220V
规格	09
排出口径	25mm
驱动方式	电动
输送介质	清水泵
吸入口径	25mm
性能	自动
用途	旋涡泵
原理	漩涡泵
泵轴位置	卧式
叶轮数目	单级
品牌	杭桂
型号	HG

W型旋涡泵


产品简介
旋涡泵是叶片式泵的一种。在原理和结构方面，它与离心式和轴流式泵不一样，由于它是靠叶轮旋转时使液体产生旋涡运动的作用而吸入和排出液体的，所以称为旋涡泵。

旋涡泵主要组成部件有叶轮、泵体、泵盖以及它们所组成的环形流道，旋涡泵叶轮不同于离心泵叶轮，它是一种外轮上带有径向叶片的圆盘。液体由吸入管进入流道，并经过旋转的叶轮获得能量，被输送到排出管，完成泵的工作过程。

旋涡泵的比转数通常在6～50之间。它是一种小流量、高扬程的泵，适宜输送黏度不大于5°E、无固体颗粒、无杂质的液体或气液混合物。其流量范围在0.18～45 m3/h，单级扬程可达250 m左右。

旋涡泵通常在石油、化工部门，特别是化学纤维、医药、化肥和小型锅炉给水等方面应用较多


W型单级直连旋涡泵是我厂生产多年的老产品，具有结构简单，使用安全可靠，维修保养方便，体积小，重量轻等优点。本产品性能稳定可靠，达到国内同类产品先进小平。由于以上特点，我厂生产的W型单级直连旋涡泵深得全国广大使用部门的拥护与信任。技术选型报价请咨询客服。


【W型旋涡泵】产品简介：

W型旋涡泵是单级悬臂式旋涡泵，泵的进、出口方向为垂直向上。旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。泵的轴封形式分填料和单端面机械密封两种，泵和电动机合装在共同底座上。 W型旋涡泵用于输送温度-20℃～+80℃粘度不大于5E，无腐蚀性、无固体颗粒的液体。该泵具有体积小，重量轻，外观大方，W型旋涡泵便于维修的特点，适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水，锅炉给水，暖气送水，高楼、消防、除热循环送水，制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。该泵流量为14.4m3／h**小流量为0.7m3／h**大扬程为105m**小扬程为20m；配套功率**大为11kW**小为0.75kW；转速均为2900r/min。

【W型旋涡泵】产品特点：

1、W型旋涡泵用于输送温度从-20℃～+80℃，粘度不大于5。E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。
扬程范围：从15米至132米
流量范围：从0.36米3／时至16.9米3／时
2、W型旋涡泵共有十种型号：具体为20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆为单级悬臂式旋涡泵
3、W型旋涡泵过流部件的材料为HT20-40，铝铸铁和1Cr18Ni9Ti或Cr18Ni12M02Ti四种。(分别用材料代号H、J、B和M表示)
4、W型旋涡泵的密封形式有软填料密封和单端面机械密封。除WB和WM型泵用单端面机械密封外泵出厂时一律装软填料密封。如用户需要其它型式的轴封要在订货时说明。
5、W型旋涡泵的旋转方向：由泵往电机方向看为逆时针方向旋转




旋涡泵是指叶轮为外缘部分带有许多小叶片的整体轮盘，液体在叶片和泵体流道中反复做旋涡运动的泵。旋涡泵虽属于叶片式机械的范畴，但其工作过程、结构以及特性曲线的形状等与离心泵和其他类型泵都不太相同。
旋涡泵是叶片式泵的一种。在原理和结构方面，它与离心式和轴流式泵不一样，由于它是靠叶轮旋转时使液体产生旋涡运动的作用而吸入和排出液体的，所以称为旋涡泵。
旋涡泵主要组成部件有叶轮、泵体、泵盖以及它们所组成的环形流道，旋涡泵叶轮不同于离心泵叶轮，它是一种外轮上带有径向叶片的圆盘。液体由吸入管进入流道，并经过旋转的叶轮获得能量，被输送到排出管，完成泵的工作过程。
旋涡泵的比转数通常在6～50之间。它是一种小流量、高扬程的泵，适宜输送黏度不大于5°E、无固体颗粒、无杂质的液体或气液混合物。其流量范围在0.18～45 m3/h，单级扬程可达250 m左右。
旋涡泵通常在石油、化工部门，特别是化学纤维、医药、化肥和小型锅炉给水等方面应用较多。


1)闭式旋涡泵
闭式旋涡泵采用闭式叶轮、开式流道结构。闭式叶轮是指叶片部分设有中间隔板，叶片比较短小的一种叶轮。泵的吸、排口除在隔舌部分隔开外。通过流道相通．这种与吸、排口直接相通的流道称之为开式流道。闭式旋涡泵必须配开式流道。
闭式旋涡泵的叶片和流道形式较多。一般矩形截面流道流量较大，但扬程和效率较低。而半圆形截面流道，扬程和效率较高，但流量较小。因此中、低比转数旋涡泵多采用半圆形截面流道，而中、高比转数旋涡泵多采用矩形截面流道。叶片形状应用的是径向直叶片，在低比转数旋涡泵中也有采用后弯角叶片。
在闭式旋涡泵中，液流是从圆周速度较大的叶轮外缘进入泵内的．因此气蚀性能较差，必须气蚀余量大。而且由于闭式旋涡泵的排出口位于流道外缘．聚集在时‘片根部的气体不易排出。因此，如无专门措施，闭式旋涡泵无自吸能力，也不能抽送气液混合物。闭式旋涡泵的效率要高于开式旋涡泵，可达到35%～45%。
2)开式旋涡泵
开式旋涡泵采用开式叶轮，闭式流道结构。开式叶轮是指叶片不带中间隔板，叶片比较长的一种叶轮。闭式流道是指吸、排口不能直接相通的流道。开式旋涡泵的吸、排口一般开在泵侧盖靠叶片根部处，这样一方面气体容易排出，有利于提高泵的自吸和抽送气液混合物的能力；另一方面。入口处的圆周速度相对较小，因此抗气蚀性能也要比闭式旋涡泵好。但开式旋涡泵的效率低，如采用效率的闭式流道时，效率仅为20%～27%，即使采用水力损失较小的向心开式流道后，效率也只能提高到27%～35%。
3)离心旋涡泵
与离心泵相比，旋涡泵扬程较高，较容易实现自吸，但气蚀性能差，而离心泵扬程低，但气蚀性能相对较好。离心旋涡泵**是将这两种泵结合在一起，即为离心叶轮，以减小泵的必需气蚀余量；第二级为旋涡叶轮，提高泵的扬程。这样不但气蚀性能好，而且泵的扬程也较高。 [1]
工作原理编辑
旋涡泵叶轮上铣出许多径向叶片。叶轮端面紧靠泵体，其轴向间隙为0.10～0.15mm。流道由叶轮、泵体、泵盖之间的环形空腔组成。在流道中的吸入口与排出口分开的一段称隔舌。隔舌与叶轮的径向间隙很小，以防排出口高压液体窜漏到吸入口。开式旋涡泵叶片较长，叶片内径小于流道内径，液体从吸入口进入叶轮，后进入流道。闭式旋涡泵叶轮的叶片较短，叶片内径等于流道内径。液体从吸入口进入流道，再从叶轮外周进入叶轮。
现以闭式泵为例说明其工作原理。流体由吸入口进入流道和叶轮。当叶轮旋转时，由于叶轮中运动液体的离心力大于流道中运动液体的离心力，两者之间产生一个旋涡运动，其旋转中心线是沿流道纵长方向，称为纵向旋涡。在纵向旋涡作用下，液体从吸入至排出的整个过程中，可以多次进入与流出叶轮，类似于液体在多级离心泵内的流动状况。液体每流经叶轮一次**获得一次能量。当液体从叶轮流至流道时**与流道中运动的液体相混合。由于两股液流速度不同，在混合过程中产生动量交换，使流道中液体的能量得到增加。旋涡泵主要是依靠这种纵向旋涡传递能量的
