增压泵，管道泵，循环增压泵|目前最新的【产品供应】

品牌：太平洋泵业
有效期至：长期有效
最后更新：2022-02-16 18:04
型号型号：TPG管道离心泵
品牌：管道泵
浏览次数：698

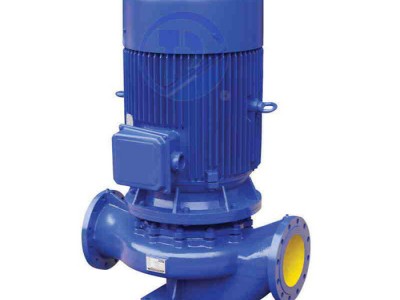

增压泵，管道泵，循环增压泵

型号	TPG管道离心泵
品牌	管道泵
原理	离心泵
材质	铸铁
驱动方式	电动
性能	无泄露
泵轴位置	边立式
叶轮数目	单级
扬程	32
吸程	6
转速	2900
电动功率	3000
工作温度	80
进出口径	50
流量	12.5
电压	380
规格	TPG50-160

TPG管道离心泵产品简介：

TPG管道离心泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前使用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率低、耗电省、结构紧凑、体积小、重量轻、装修方便等特点。

TPG管道离心泵产品说明：

1 吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa，泵静压试验压力为2.5MPa。订货时请注明系统工作压力，泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部件和联接部分采用铸钢材料。
2环境温度<40℃，相对湿度<95% 。
3所输送介质中固体颗粒体积含量不超过单位体积的0.1% ，粒度<0.2mm 。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

TPG管道离心泵产品特点：

1、泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
   2、TPG管道泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
   3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
   4、TPG管道泵安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
   5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
   6、可根据管路布置的要求采用泵的竖式和横式安装。

TPG管道离心产品泵适用场合：

1、TPG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，适用温度T：≤80℃。
   2、IRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG适用温度T：≤120℃、GRG适用温度T：≤240℃。
   3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，适用温度T：-20℃-120℃。
   4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，适用温度T：-20℃-120℃。

TPG管道离心泵型号意义：

TPG管道离心性能参数：

型号	流量Q		扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
	(m3/h)	(L/S)
TPG15-80	1.5	0.42	8	34	2800	0.18	2.3	17
TPG20-110	2.5	0.69	15	34	2800	0.37	2.3	25
TPG20-160	2.5	0.69	32	25	2900	0.75	2.3	29
TPG25-110	4	1.11	15	42	2900	0.55	2.3	26
TPG25-1254	4	1.11	20	36	2900	0.75	2.3	28
TPG25-125A	3.6	1	16	35	2900	0.55	2.3	27
TPG25-160	4	1.11	32	32	2900	1.5	2.3	39
TPG25-160A	3.7	1.03	28	31	2900	1.1	2.3	34
TPG32-100	4.5	12.5	12.5	44	2900	0.55	2	27
TPG32-100I	6.3	1.75	12.5	54	2900	0.75	2	32
TPG32-125	5	1.39	20	44	2900	0.75	2.3	28
TPG32-125A	4.5	1.25	16	43	2900	0.55	2.3	28
TPG32-160	6.5	5	32	44	2900	1.5	2.3	39
TPG32-160A	4	1.1	25	34	2900	1.1	2	38
TPG32-160I	6.3	1.75	32	40	2900	2.2	2	47
TPG32-200	4.5	12.5	50	32	2900	3	2	55
TPG32-200I	6.3	1.75	50	33	2900	4	2	43
TPG32-200A	4	1.11	44	40	2900	2.2	2	74
TPG40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
TPG40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
TPG40-125	6.3	1.75	20	46	2900	1.1	2.3	34
TPG40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
TPG40-160	6.3	1.75	32	40	2900	2.2	2.3	47
TPG40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
TPG40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
TPG40-200	6.3	1.75	50	33	2900	4	2.3	74
TPG40-200A	5.9	1.64	44	31	2900	3	2.3	62
TPG40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
TPG40-250	6.3	1.75	80	28	2900	7.5	2.3	105
TPG40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
TPG40-250B	5.5	1.53	60	27	2900	4	2.3	77
TPG40-100I	12.5	3.47	12.5	62	2900	1.1	2.3	34
TPG40-100IA	11	3.05	10	60	2900	0.75	2.3	32
TPG40-125I	12.5	347	20	58	2900	1.5	2.3	38
TPG40-125IA	11	3.05	16	57	2900	1.1	2.3	33

型号	流量Q		扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
	(m3/h)	(L/S)
TPG40-160I	12.5	3.47	32	52	2900	3	2.3	56
TPG40-160IA	11.7	3.25	28	51	2900	2.2	2.3	47
TPG40-160IB	10.4	2.89	22	50	2900	1.5	2.3	43
TPG40-200I	12.5	3.47	50	46	2900	5.5	2.3	85
TPG40-200IA	11.7	3.25	44	45	2900	4	2.3	75
TPG40-200IB	10.6	2.94	36	44	2900	3	2.3	63
TPG40-250I	12.5	3.47	80	38	2900	11	2.3	145
TPG40-250IA	11.6	3.22	70	38	2900	7.5	2.3	95
TPG40-250IB	10.8	3	60	37	2900	5.5	2.3	94
TPG40-250IC	10	2.78	52	36	2900	5.5	2.3	88
TPG50-100	12.5	3.47	12.5	62	2900	1.1	2.3	36
TPG50-100A	11	3.05	10	60	2900	0.75	2.3	35
TPG50-125	12.5	3.47	20	58	2900	1.5	2.3	43
TPG50-125A	11	3.05	16	57	2900	1.1	2.3	38
TPG50-160	12.5	3.47	32	52	2900	3	2.3	59
TPG50-160A	11.7	3.25	28	51	2900	2.2	2.3	51
TPG50-160B	10.4	2.89	22	50	2900	1.5	2.3	47
TPG50-200	12.5	3.47	50	46	2900	5.5	2.3	101
TPG50-200A	11.7	3.25	44	45	2900	4	2.3	80
TPG50-200B	10.6	2.94	36	44	2900	3	2.3	68
TPG50-250	12.5	3.47	80	38	2900	11	2.3	160
TPG50-250A	11.6	3.22	70	38	2900	7.5	2.3	115
TPG50-250B	10.8	3	60	37	2900	5.5	2.3	114
TPG50-250C	10	2.78	52	36	2900	5.5	2.3	108
TPG50-100I	25	6.94	12.5	69	2900	1.5	2.5	41
TPG50-100IA	22.3	6.19	10	67	2900	1.1	2.5	36
TPG50-125I	25	6.94	20	68	2900	3	2.5	56
TPG50-125IA	22.3	6.19	16	66	2900	2.2	2.5	48
TPG50-160I	25	6.94	32	63	2900	4	2.5	72
TPG50-160IA	23.4	6.5	28	62	2900	3	2.5	71
TPG50-160IB	21.6	6	24	58	2900	2.2	2.5	59
TPG50-200I	25	6.94	50	58	2900	7.5	2.5	108
TPG50-200IA	23.5	6.53	44	57	2900	5.5	2.5	107
TPG50-200IB	21.8	6.06	38	55	2900	4	2.5	100
TPG50-250I	25	6.94	80	50	2900	15	2.5	175

型号	流量Q		扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
	(m3/h)	(L/S)
TPG50-250IA	23.4	6.5	70	50	2900	11	2.5	165
TPG50-250IB	21.6	6	60	49	2900	7.5	2.5	165
TPG50-315I	25	6.94	125	40	2900	30	2.5	310
TPG50-315IA	23.7	6.58	113	40	2900	22	2.5	245
TPG50-315IB	22.5	6.25	101	39	2900	18.5	2.5	215
TPG50-315IC	20.6	5.72	85	38	2900	15	2.5	195
TPG65-100	25	6.94	12.5	69	2900	1.5	2.5	46
TPG65-100A	22.3	6.19	10	67	2900	1.1	2.5	41
TPG65-125	25	6.94	20	68	2900	3	2.5	58
TPG65-125A	22.3	6.19	16	66	2900	2.2	2.5	49
TPG65-160	25	6.94	32	63	2900	4	2.5	75
TPG65-160A	23.4	6.5	28	62	2900	3	2.5	75
TPG65-160B	21.6	6	24	58	2900	2.2	2.5	63
TPG65-200	25	6.94	50	58	2900	7.5	2.5	107
TPG65-200A	23.5	6.53	44	57	2900	5.5	2.5	107
TPG65-200B	21.8	6.06	38	55	2900	4	2.5	100
TPG65-250	25	6.94	80	50	2900	15	2.5	180
TPG65-250A	23.4	6.5	70	50	2900	11	2.5	170
TPG65-250B	21.6	6	60	49	2900	7.5	2.5	170
TPG65-315	25	6.94	125	40	2900	30	2.5	320
TPG65-315A	23.7	6.58	113	40	2900	22	2.5	255
TPG65-315B	22.5	6.25	101	39	2900	18.5	2.5	225
TPG65-315C	20.6	5.72	85	38	2900	15	2.5	205
TPG65-100I	50	13.9	12.5	73	2900	3	3	63
TPG65-100IA	44.7	12.4	10	72	2900	2.2	3	53
TPG65-125I	50	13.9	20	72.5	2900	5.5	3	99
TPG65-125IA	45	12.5	16	71	2900	4	3	78
TPG65-160I	50	13.9	32	71	2900	7.5	3	103
TPG65-160IA	46.7	13	28	70	2900	5.5	3	103
TPG65-160IB	43.3	12	24	69	2900	4	3	97
TPG65-200I	50	13.9	50	67	2900	15	3	176
TPG65-200IA	47	13.1	44	66	2900	11	3	166
TPG65-200IB	43.5	12.1	38	65	2900	7.5	3	114
TPG65-250I	50	13.9	80	59	2900	22	3	235
TPG65-250IA	46.7	13	70	59	2900	18.5	3	205

型号	流量Q		扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
	(m3/h)	(L/S)
TPG80-250I	100	27.8	80	69	2900	37	4	330
TPG80-250IA	93.5	26	70	68	2900	30	4	315
TPG80-250IB	87	24.2	60	66	2900	22	4	315
TPG80-315I	100	27.8	125	66	2900	75	4	675
TPG80-315IA	95	26.4	113	66	2900	55	4	535
TPG80-315IB	90	25	101	65	2900	45	4	420
TPG80-315IC	82	22.8	85	63	2900	37	4	36
TPG100-100	100	27.8	12.5	76	2900	5.5	4.5	113
TPG100-100A	89	47	10	74	2900	4	4.5	91
TPG100-125	100	27.8	20	76	2900	11	4.5	169
TPG100-125A	89	24.7	16	74	2900	7.5	4.5	118
TPG100-160	100	27.8	32	76	2900	15	4.5	191
TPG100-160A	93.5	26	28	74	2900	11	4.5	181
TPG100-160B	86.6	24.1	24	72	2900	7.5	4.5	181
TPG100-200	100	27.8	50	74	2900	22	4	245
TPG100-200A	93.5	26	44	73	2900	18.5	4	215
TPG100-200B	87	24.2	38	71	2900	15	4	193
TPG100-250	100	27.8	80	69	2900	37	4	345
TPG100-250A	93.5	26	70	68	2900	30	4	330
TPG100-250B	87	24.2	60	66	2900	22	4	330
TPG100-315	100	27.8	125	66	2900	75	4	689
TPG100-315A	95	26.4	113	66	2900	55	4	549
TPG100-315B	90	25	101	65	2900	45	4	439
TPG100-315C	82	22.8	85	63	2900	37	4	385
TPG100-100I	160	44.4	12.5	73	2900	11	4.5	115
TPG100-125I	160	44.4	20	74	2900	15	4.5	168
TPG100-125IA	140	39	17	72	2900	11	4.5	168
TPG100-160I	160	44.4	32	79	2900	22	5.6	210
TPG100-160IA	140	39	28	76	2900	18.5	5	210
TPG100-200I	160	44.4	50	79	2900	37	5.2	402
TPG100-200IA	140	39	45	74	2900	30	4.5	395
TPG100-200IB	100	27.8	40	72	2900	22	4.5	360
TPG100-250I	160	44. 4	80	77	2900	55	4.8	560
TPG100-250IA	140	39	72	72	2900	45	4.5	420
TPG100-250IB	100	27.8	65	70	2900	37	4.5	400

TPG管道离心产品结构图：

TPG管道离心使用方法及故障处理：

故障现象

可能产生的原因

排除方法

1、水泵不出水

a.进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。

b.电机运行方向不对，电机缺相转速很慢。

c.吸入管漏气。

d.泵没灌满液体，泵腔内有空气。

e.进口供水不足，吸程过高，底阀漏

水。

f.管路阻力过大，泵选型不当。

a.检查，去除阻塞物。

b.调整电机方向，紧固电机接线。

c.拧紧各密封面，排除空气。

d.打开泵上盖或打开排气阀，排尽空气。

e.停机检查、调整(并网自来水管和带吸程使用易出现此现象)。

f.减少管路弯道，重新选泵。

2、水泵流量不足

a.先按1原因检查。

b.管道、泵流道叶轮部分阻塞，水垢

沉积，阀门开度不足。

c.电压偏低。

d.叶轮磨损。

a.先按1.排除。

b.去除阻塞物，重新调整阀门开度。

c.稳压。

d.更换叶轮。

3、功率过大

a.超过额定流量使用。

b.吸程过高。

c.泵轴承磨损。

a.调节流量关小出口阀门。

b.降低吸程。

c.更换轴承。

4、杂音振动

a.管路支撑不稳。

b.液体混有气体。

c.产生汽蚀。

d.轴承损坏。

e.电机超载发热运行。

a.稳固管路。

b.提高吸入压力排气。

c.降低真空度。

d.更换轴承。

e.调整按5。

5、电机发热

a.流量过大，超载运行。

b.碰擦。

c.电机轴承损坏。

d.电压不足。

a.关小出口阀。

b.检查排除。

c.更换轴承。

d.稳压。

6、水泵漏水

a.机械密封磨损。

b.泵体有砂孔或破裂。

c.密封面不平整。

d.安装螺栓松懈。

a.更换。

b.焊补或更换。

c.修整。

d.紧固。
