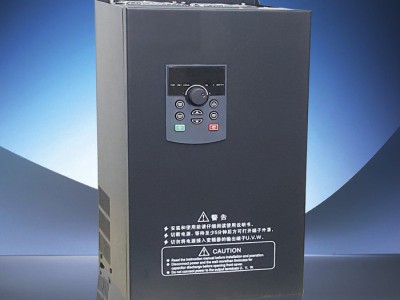

上海台达SVFD-F系列22KW供水专用变频器水井/水塔/清污水/循环泵/消防水处理等自动化电动机变频调速器

项目

SVFD-F

输

入

输入电压范围

AC380/220V±15%

输入频率范围

47-63Hz

输

出

输出电压范围

0~额定输入电压

输出频率范围

0.00~600.00Hz

控

制

特

性

电机控制模式

无PG矢量控制(SVC)、V/F控制

速度控制精度

±0.5%上限速度(SVC)

转动转矩

0.50Hz/150%(SVC)

运行指令方式

操作面板给定、控制端子给定、串行通讯给定，可通过端子切换

频率给定方式

数字给定、模拟量给定、串行通讯给定、PID给定等，可实现给定的组合和方式切换

过载能力

150%额定电流60S  180%额定电流10S

调速范围

无PG矢量控制：1:100(SVC)

自动载波频率

1.0~15.0KHz，可根据温度和负载特性自动调整

频率分辨率

数字设定0.01Hz  模拟设定：0.1%上限频率

转矩提升

自动转矩提升；手动转矩提升

V/F控制

直线型、多点型、多次幂次方V/F曲线

加减速方式

直线加减速、S曲线加减速，两种加减速时间

瞬时停电处理

瞬时停电时，通过母线电压控制，实现不间断运行

能耗制动能力

7.5KW及以下功率等级内置制动单元，使用外置制动电阻

直流制动能力

起动时直流制动和停机时直流制动，制动时间0.0~50.0S，制动电流0.0~150.0%额定电流

寸动运行

寸动频率范围:0.0Hz~上限频率输出，寸动加减速时间0~3600.0S

自动节能运行

根据负载情况，自动调整输出电压，实现自动节能运行

自动电压调整(AVR)

当电网电压在一定范围内变化时，能自动保持输出电压恒定

多段速控制功能

通过控制端子实现多种16段速运行

功能特性

PID控制功能，摆频控制功能(多种三角波频率控制)

共直流母线

多台变频器共用直流母线，能量自动均衡

转矩控制

无PG转矩控制(STC)

输入端子

可编程数字输入6路，可编程模拟量输入2路，1路电压0~10V，1路电压0~10V或电流0~20mA输入

输出端子

开路电极输出2路；继电器输出1路；模拟量输出1路，分别可选0/4~20mA或0/2~10V

通讯

内置RS485通讯接口，支持Modbus协议

保护功能

过流、过压、欠压、输入输出缺相、输出短路、过热、电机过载、外部故障、AI掉线、失速防止等

选配件

制动组件、面板延长线、电抗器、滤波器、多泵控制器等

环

境

使用场所

海拔＜1000m，室内，无阳光直晒，无尘埃、防腐性气体、可燃性气体、油雾、水蒸气、滴水、盐雾

环境温度/湿度

-10~+40℃/20-90%RH，无水珠凝结，存储温度-20~+60℃

振动

小于5.9m/s2(0.6g)

结

构

保护等级

IP20

冷却方式

强制风冷，带风扇控制
