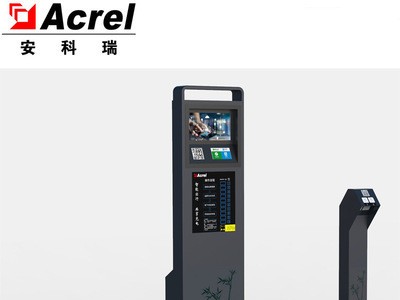

安科瑞ACX10B-YHW 户外电动自行车充电桩电动车安全充电站

型号	ACX10B-YHW
产品别名	电动自行车充电桩
产品用途	电动自行车充电
适用行业	商场,小区,学校,企事业单位
产地	江苏
品牌	安科瑞
加工定制	否

1 产品简介       电动自行车智能充电桩是新一代电动自行车智能充电设备，具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置，该装置能通过电动自行车的车配充电器为电动自行车充电。支付方式可选择投币、刷卡、扫码使用，设备内部可引出 10路出线至专用插座，通过电动自行车的车配充电器完成充电。可连接云平台给用户提供安全可靠及智能化的充电服务。 2 型号说明

3 技术参数

4 规格尺寸 主体规格：ACX10B-YHW( 4G IP54)尺寸为 W×H×D=360mm×1450mm×280mm；
立柱规格：尺寸为 W×H×D=200mm×930mm×204mm

5 现场安装 实地察看现场条件，听从业主方的意见，结合实际情况制订安装方案。 安装步骤如下： 机箱后盖设计采用防盗内嵌式设计，机器运行由一台主机和 5 根立柱插座组成，从机器内出线端子排引出 10 路至立柱插座，用电动车自带的充电器充电。一台机器分别可以控制十个插座的通断电时间。 根据一般电动自行车充电器电缆线的长度，每根立柱插座之间的距离保持 100-150 厘米为宜。进线火线、零线＞4mm2，每一回路出线＞1.5mm2，五路公用零线＞1.5mm2。
