油泥裂解设备 废轮胎废塑料回收环保设备 废轮胎废塑料处理设备































	一、设备的组成部分

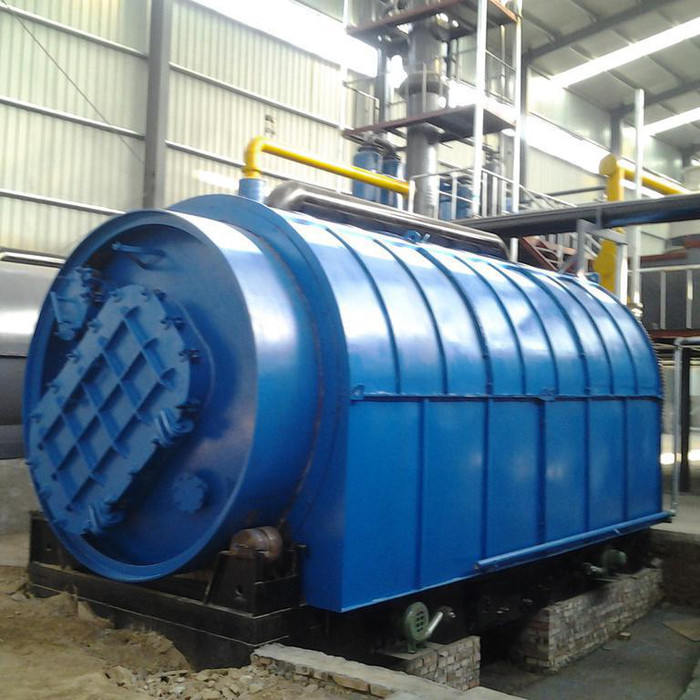

	1、卧式旋转裂解处理器。



	2、移动式上料机。



	3、分气包



	4、烟道冷凝器



	5、 二次除尘室



	6、重油储存罐



	7、油水分离罐



	8、水冷式冷却系统



	9、水封罐



	10、压力、温度多点监测系统



	11、中央电控系统



	12、高效防堵塞冷却系统。



	13、 燃气加热系统（废气处理系统）。



	14、烟尘脱硫除尘系统。









	二、设备的特点



	a.在其关键装置裂解处理器的设计上，彻底克服了国内目前立式平底裂解处理器底局部受热不均匀，易断裂、产量低，



	使用寿命短等不利因素，主机采用卧式双驱动旋转结构，0.4转/分。



	b.具备快速实用的进料和出渣系统。进料量L J-8型每24小时处理量达到8吨，300公斤炭黑的出渣时间只需30分钟。



	c.高效的燃气加热系统。在炼油的过程中，当被加热的气体达到150摄氏度后，会产生大量常温常压不能液化的气体



	——甲烷到丁烷。这些气体由专门设计的燃气喷嘴内充分燃烧后，产生大量的能量，大大节约了能源。以烧煤为例，在没



	有燃气助燃时，每24小时需1.5吨煤，燃气助燃后, 每24小时需0.5吨煤，大幅度的提高了生产效率。



	d. 烟道除尘系统由脱硫除尘器（有资质的）。配有双向水冲击式旋风除尘室，可确保烟道出口的排放达以排放标准。



	三、炼油处理器适用的产品和行业



	1.工业混合废塑料，允许多种废料同时存在，但建议PE>70%,PVC<10%。



	2.废油。比如：废柴油，废油渣等等。



	3.废橡胶轮胎。



	4.废电缆皮（建议先脱氯处理再炼油）。



	5.废原油。



	6.废PMMA（聚甲基丙烯酸甲酯）再生。



	四、工艺流程



	不需将废旧塑料去泥沙、水分、铁丝等杂质，直接装入高温常压裂解处理器中，催化加热，馏出油蒸汽，油气通



	过冷凝器，可液化部分，冷凝为混合油，不可液化部分通过燃气系统处理器底烧掉；冷凝后的混合油首先加入分



	馏处理器加热，通过催化重整工艺，馏出油蒸汽，而后油蒸汽通过冷凝器，分馏出基础燃料油，经沉淀过滤化学



	处理，加入各种添加剂，整理成为合格的燃料油。







	五、安全性



	主体设备的安全性。在生产过程中，不可液化的废气主要组分是C1到C4的烷



	烃类，直接燃烧有一定的危险性。我们目前的生产工艺中，把它作为燃料烧掉之前，



	使其先通过安全装置水封，然后使其通过另一安全装置燃气喷嘴，使之可



	以彻底达到安全生产。更要的是采用新技术把主处理器和关键系统的压力、温度有了



	监控手段，一旦有异常可自动报警，生产过程始终有安全保证。



	六、环保性



	对生产过程中三废的处理。



	1.废气



	通过安全装置水封和燃气喷嘴充分燃烧，既消除了废气污染，又节约了大量的燃料；烟尘排放方面可采用枣强



	ZTC型系列脱硫除尘器，烟尘排放可达到GB13271—2001相关标准。



	2.废液



	油品在处理过程中，会产生一些有弱酸性的废水（每生产1吨油会产生大约50公斤废水，量小，易处理）。通过



	加入弱碱液中和后，把中性废水经过过滤，达到无害化后，排到专用的蒸发处理器（其热源采用主体处理器的烟道余热）



	蒸发,另外还有更专业的废水处理装置(这需客户选定)。



	3.废固体物



	废塑料通过催化热裂解后，会有一些固体残渣，约占废塑料重量的5%到10%左右。废轮胎通过催化热裂解后，剩余



	的残渣是碳黑，可以作为生产工业炭黑的原料，也可以和以煤为原料的火力发电厂产生的煤灰混合，作为制造



	煤灰砖（一种环保型建筑材料）的原料。
