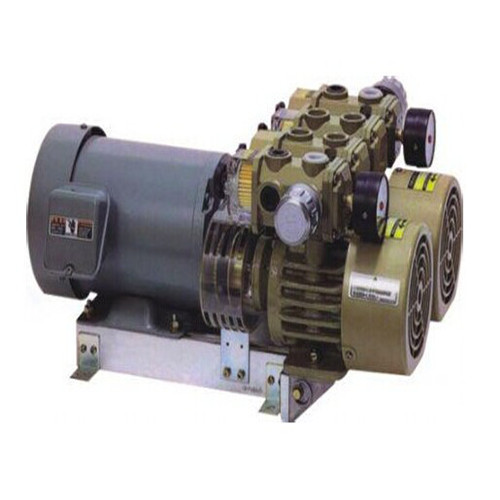

ORION真空泵KRX1-P V/B-01

日本ORION好利旺真空泵
(1)可以调节实际工作中需要的真空度，可设定并通过集成的数字液晶面板，“实时”显示出当时的真空度(负压)值；
(2)流量可以进行大小调节；
(3)配备高灵敏度的进口传感器**流量调节阀门及精密控制电路，来完成“自动调节”功能，大大节省了开发人员的时间、精力；
(4)内置低干扰、长寿命微型真空泵；配合微型气泵专用消音系统及独立减震系统，确保智能真空泵能长时间、低噪音、可靠的工作；
(5)核心部件为一台微型真空泵，所以继承了微型真空泵无油无污染，可以连续24小时运转的优点，属于名副其实的干式真空泵，所以无需维护，不用加润滑油和真日本ORION好利旺空泵油；
智能真空泵背面
(6)交流220V供电，即插即用
智能真空泵有三种工作模式，用户可以设定在任何一种模式下运行：
◆定时工作模式
用户可以设定泵的工作时间，经过设定时长后泵自动停止运行。允许用户设定的**大时长为99小时59分钟**短时长为1分钟。
◆极限工作模式
用户可以设定一个真空度的上限数值，当泵工作达到该真空度时**会自动停机。
◆区间工作模式
用户可以设定所需真空度的上限和下限两个数值，当泵工作达到真空度上限值时**会自动停机，当真空度跌落至下限值时泵**自动启动。
日本ORION好利旺真空泵特点
(1)在较宽的压力范围内有较大的抽速；
(2)转子具有良好的几何对称性，故振动小，运转平稳。转子间及转子和壳体间均有间隙，不用润滑，摩擦损失小，可大大降低驱动功率，从而可实现较高转速；
(3)泵腔内无需用油密封和润滑，可减少油蒸气对真空系统的污染；
(4)泵腔内无压缩，无排气阀。结构简单、紧凑，对被抽气体中的灰尘和水蒸汽不敏感；
(5)压缩比较低，对氢气抽气效果差；
(6)转子表面为形状较为复杂的曲线柱面，加工和检查比较困难。
日本ORION好利旺真空泵结构
（1） 泵总体结构型式
真空泵的泵体的布置结构决定了泵的总体结构。
立式结构的进、排气口水平设置，装配和连接管路都比较方便。但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵。
卧式泵的进气口在上，排气口在下。有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是相互垂直的。此时，排气口可以从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。这种泵结构重心低，高速运转时稳定性好。一般大、中型泵多采用此种结构。
泵的两个转子轴与水平面垂直安装。这种结构装配间隙容易控制，转子装配方便，泵占地面积小。但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。
（2） 泵的传动方式
真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。主动轴通过联轴器与电机联接。在传动结构布置上主要有以下两种：其一是电动机与齿轮放在转子的同一侧如图。从动转子由电动机端齿轮直接传过去带动，这样主动转子轴的扭转变形小，则两个转子之间的间隙不会因主动轴的扭转变形大而改变，故使转子之间的间隙在运转过程中均匀。这种传动方式的**大缺点是：a.主动轴上有三个轴承，增加了泵的加工和装配难度，齿轮的拆装及调整也不便；b.整体结构不匀称，泵的重心偏向电动机和齿轮箱一侧。
日本ORION好利旺真空泵分类
按其工作原理基本上分为气体输送泵和气体捕集泵两种类型。气体输送泵包括：1、液环真空泵（水环式真空泵）2、往复式真空泵3、旋片式真空泵4、定片式真空泵5、滑阀式真空泵6、余摆线真空泵7、干式真空泵8、罗茨真空泵9、分子真空泵10、牵引分子泵11、复合式真空泵12、水喷射真空泵13、气体喷射泵14、蒸汽喷射泵15、扩散泵等。气体捕集泵包括：吸附泵和低温泵等
气体传输泵是一种能是气体不断的吸入和排出，借以达到抽气目的的真空泵，这种泵基本上有两种类型：
日本ORION好利旺变容真空泵
利用泵腔容积的周期性变化来完成吸气和排气过程的一种真空泵，气体在排出前被压缩。这种泵分为往复式及旋片式两种：
（1） 往复式真空泵：是利用泵腔内活塞做往复式运动，将气体吸入、压缩并排出。因此，又称为活塞式真空泵。
（2） 旋片式真空泵：是利用泵腔内活塞做旋转运动，将气体吸入、压缩并排出。旋转真空泵又有如下几种形式：
① 油封式真空泵：它是利用油类密封各运动部件之间的间隙，减少有害空间的一种旋转变容真空泵。这种泵通常带有气镇装置，故又称气镇式真空泵。按其结构日本ORION好利旺特点分为如下五种形式。
a旋片式真空泵：转子以一定的偏心距装在泵壳内并与泵壳内表面的固定面靠近，在转子槽内装有两个（或两个以上）旋片，当转子旋转时旋片能沿其径向槽往复滑动且与泵壳内壁始终接触，此旋片随转子一起旋转，可将泵腔分成几个可变容积。
b.滑阀式真空泵：在偏心转子外部装有一个滑阀，转子旋转带动滑阀沿泵壳内壁滑动和滚动，滑阀上部的滑阀杆能在可摆动的滑阀导轨中滑动，而泵腔分成两个可变容积。
c.定片式真空泵：在泵壳内装有一个与泵内表面靠近的偏心转子，泵壳上装有一个始终与转子表面接触的径向滑片，当转子旋转时，滑片能上下滑动将泵腔分成两个可变容积。
d.余摆线式真空泵：在泵腔内偏心装有一个型线为余摆线的转子，它沿泵腔内壁转动并将泵腔分成两个可变容积。
e.多室旋片式真空泵：在一个泵壳内并联装有由同一个电动机驱动的多个独立工作室的旋片真空泵。
②干式真空泵：它是一种不用油类（或液体）密封的变容真空泵。
③液环式真空泵：带有多叶片的转子偏心装在泵壳内，当它旋转时，把液体（通常为水或油）抛向泵壳内形成泵壳同心的环液，环液同转子叶片形成了容积周期性变化的几个小容积，故亦称旋转变容真空泵。
④罗茨真空泵：泵内装有两个相反方向同步旋转的双叶形或多叶形的转子，转子间、转子同泵壳内壁之间均保持一定的间隙。它属于旋转变容真空泵。机械增压泵即为这种形式的真空泵。
动量传输泵：这种泵是依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。具体可分为下述几种类型。
（1） 分子真空泵：它是利用高速旋转的转子把能量传输给气体分子，使之压缩、排气的一种真空泵。它有如下几种型式：
① 牵引分子泵：气体分子与高速运动的转子相碰撞而获得力量，被送到出口，因此，是一种动量传输泵。
②涡轮分子泵：泵内装有带槽的圆盘或带叶片的转子，它在定子圆盘（或定片）间旋转。转子圆周的线速度很高。这种泵通常在分子流状态下工作。
③ 复合分子泵：它是由涡轮式和牵引式两种分子泵串联起来的一种复合式分子真空泵。
（2） 喷射真空泵：它是利用文丘里（VENTURI）效应的压力降生产的高速射流把气体输送到出口的一种动量传输泵，适于在粘滞留和过渡流状态下工作。这种泵日本ORION好利旺真空泵又可详细地分成以下几种：
① 液体喷射真空泵：以液体（通常为水）为工作介质的喷射真空泵。
② 气体喷射真空泵：以非可凝性气体作为工作介质的喷射真空泵。
③ 蒸汽喷射真空泵：以蒸汽（水、油或汞蒸汽）作为工作介质的饿喷射真空泵
（3） 扩散泵：以低压高速蒸汽流（油或汞等蒸汽）作为工作介质的喷射真空泵。气体分子扩散到蒸汽射流中，被送到出口。在射流中气体分子密度始终是很低的，这种泵适于在分子流状态下工作。可分为：
① 自净化扩散泵：泵液中易挥发的杂质经专门的机械输送到出口而不回到锅炉中的一种油扩散泵
② 分馏式扩散泵：这种泵具有分馏装置，使蒸汽压强较低的工作液蒸汽进入高真空工作的喷嘴，而蒸汽压强较高的工作液蒸汽进入低真空工作的喷嘴，它是一种多级油扩散泵。
（4） 扩散喷射泵：它是一种有扩散泵特性的单级或多级喷嘴与具有喷射真空泵特性的单级或多级喷嘴串联组成的一种动量传输泵。油增压泵即属于这种形式。
（5） 离子传输泵：它是将被电离的气体在电磁场或电场的作用下，输送到出口的一种动量传输泵。
气体捕集泵
这种泵是一种是气体分子被吸附或凝结在泵的内表面上，从而减小了容器内的气体分子数目而达到抽气目的的真空泵，有以下几种型式。
吸附泵：它主要依靠具有大表面的吸附剂（如多孔物质）的物理吸附作用来抽气的一种捕集式真空泵
吸气剂泵：它是一种利用吸气剂以化学结合方式捕获气体的真空泵。吸气剂通常是以块状或沉积新鲜薄膜形式存在的金属或合金。升华泵即属于这种形式。
吸气剂离子泵：它是使被电离的气体通过电磁场或电场的作用吸附在有吸气材料的表面上，以达到抽气的目的。它有如下几种型式。
（1）蒸发离子泵：泵内被电离的气体吸附在以间断或连续方式升华（或蒸发）而覆在泵内壁的吸气材料上，以实现抽气的一种真空泵。
（2）溅射离子泵：泵内被电离的气体吸附在由阴极连续溅射散出来的吸气材料上，以实现抽气目的的一种真空泵。
低温泵：利用低温表面捕集气体的真空泵
按其真空度可以分为：粗真空、高真空、超高真空三大类。
