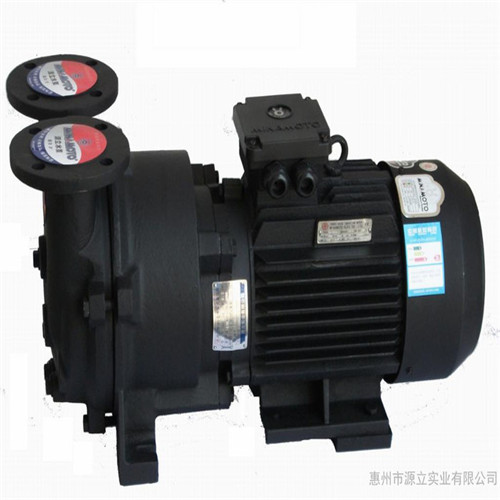

源立牌SBV-280/7.5KW型真空泵定金

尊敬的用户，感谢你选用的本公司的产品。在使用前，请您详细阅读说明书，并按照说明书的要求正确操作，防止出现意外的故障和损坏。

概述

适用范围：

本产品主要用于抽吸不含固体颗粒，不溶于水，并且无腐蚀作用的气体。它通过水环的作用使被抽气的密封系统产生负压，从而起到真空过滤，真空干燥，真空脱水，真空萃取等功能。

本泵采用了青铜材料的叶轮，比别的真空泵强度要高，如用于抽吸带有腐蚀作用的气体，蒸气或者液体时，必须使用相应的耐腐材料，可在订货时说明。

型号说明：

工作原理：

如右图，起动前向泵腔内注入一定量的水，叶轮4被偏心安装在圆形泵体内，随着叶轮的旋转，工作液体在泵体内形成运动着的液环，液环内表面也与叶轮偏心，由于在泵盖1的适当位置上开设吸气口和排气口，液环泵就能完成吸气，压缩气体和排气这三个相互连续的过程，从而实现抽送气体的目的。

同时，由于排气过程中有部分液体随气体流失，所以在泵运行过程中需不断地供水，来保证泵正常稳定地工作。

持术特点：

l  机泵同轴式直联设计，易于安装

l  维护简便

l  可靠性高，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则适用于更为苛刻的环境

l  采用机械密封作为标准配置

l  100%无油设计，利于环境保护

l  具有自吸功能，便于操作

l  可通用于形成真空或产生压力

开机操作

准备工作：

1、  根据使用要求正确地选用泵的安装形式，并安装好吸入管道，供水管路，排气管道，要求装配合理，接管正确，固定好真空泵。

2、  接好电线。

注意：必须按照电机的电压，电流要求配置足够容量的电线及相应的其他电气设备，并请具有相关电器安装，经验的人员施工操作。

3、  向泵内注入工作液。

4、  点动电机，确定电机的转向。（如转向相反，请调换三相电线中的任意两根即可）

开机操作步骤（见使用安装图）：

1、  关闭吸气阀（4），打开旁通阀（3）。

2、  打开供水阀（6），调整到所需的供水量。

3、  起动电机。

4、  慢慢关闭旁通阀（3），同时慢慢找开吸气阀（4）使泵调整到所需的工作值下运行。

停机（见使用安装图）：

本泵的运行期间内随时都可以断电停机，但为了延长真空泵的使用寿命，并使再次起动便于进行，建议采用如下操作：

1、  关闭供水阀（6），停止向泵内供水。

2、  打开旁通阀（3），关闭吸气阀（4）。

3、  断电停机。

注意：如果泵较长时间停机 ，则需卸去泵侧螺塞，放干泵内积水，并注入防锈剂，以防止长时间不用造成泵生锈，从而影响泵的使用寿命。

运行是必须的注意事项：

1、  水环真空泵是依靠水环工作的，故工作液温度不能太高，如果工作液温度过高，则会降低真空泵的吸气能力。所以通常情况下工作液的温度不应超过25~30℃。

2、  本泵采用的是机械密封，泵内没有或水中含较多杂质不能开机运行，否则容易损坏机械密封。

3、  由于泵内叶轮与分配板之间的配合间隙十分紧密，故不允许有渣浆、砂粒等杂物吸入泵内。所以泵运行时，请在吸入管道上安装滤网，防止杂物进入。

4、  尽量减少排气管道的阻力。因为当排气口阻力较大时，会造成泵所需的实际功率大大增加，从而影响泵的工常工作。

5、  如果对本泵有特别要求（如需增加排气压力等），需要在订货时提出，我们作特殊供货处理。

常见故障及其处理方法：

主要应用领域：

l  真空过滤（化学制品过滤厂、化学制品处理厂、铁矿厂、采矿业、磷肥厂、造纸厂、家禽加工厂、选煤厂）

l  真空蒸馏（牛奶厂、食品厂、化工厂、纸浆厂、粮厂）

l  真空消毒（医院、医务室、实验室、其他无菌环境）

l  挤出成型（塑料行业）

l  浸渍（食品加工、木器加工、纺织厂、胶合板厂、电线杆的制造等）

l  成型（塑料、聚乙烯、橡胶、轮胎等制造业）

l  液体脱气（食品加工、水软化、瓶装厂）

l  压缩空气再生（纸桨、钢铁、汽车、玻璃、化工）

l  食品加工（牛奶厂、食品加工厂）

l  蒸汽回收（蒸馏器，装卸站）

l  水泵引水（自来水厂）

l  冷凝器水箱补水（电站）

l  烘干（化工、医药制造业）

l  木材处理/干燥

l  医药/实验室真空

l  溶剂回收

l  土壤净化

l  真空包装

l  萃取

l  制革

l  罐装

性能表

注:：1、表中所列数据在下列条件下测出：

①大气压力101325Pa（1013mbar）

②进水温度15℃

③吸入空气温度20℃

④空气相对湿度70%

2、性能允许偏差正负10%，当水温或气温高于15℃和20℃时，其最低压力会升高，而最大吸气量则下降。
