g螺旋输送机图纸六九重工 螺旋输送机用途 螺旋输送机运输能力
品牌 | 六九重工 |
型号 | 螺旋提升机 |
类型 | 其他 |
电机功率 | 0.75-30KWkw |
输送能力 | 0.5m3/h-40m3/ht/h |
加工定制 | 是 |
外形尺寸 | 159mmmm |
自身重量 | 500t |
输送距离 | 1-20mm |
产地 | 山东 |
货号 | 3914 |
适用领域 | 不锈钢螺旋输送机广泛应用于各行业,如食品、调味品、农药、、建材、化工、电力、冶金、煤矿炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如食品、调味食品、农药、饲料、煤矿、灰、渣、水泥、粮食等。螺旋机不适于输送易变质的、粘性大的、易结块的物料。 |
规格 | 螺旋提升机 |
是否跨境货源 | 否 |
厂家 | 六九重工 |
螺旋输送机转弯链板LS螺旋输送机有什么特点
LS型螺旋输送机优点较多,结构精巧、技术先进
1.芯轴长、吊挂少、故障点少;
2.操作安全方便,便于中间装、卸料;
3.该机型各传动部位均采用浮动连接方式,输送性强,不卡料,不堵料;
4.中间吊轴承采用滚动式或滑动式两种结构;
5.所有轴承采用多层密封和配合密封技术,轴承使用寿命长;
6.密封性能好,防尘且操作维修方便
螺旋输送机选型注意要点:
1、输送能力:螺旋输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时,以每小时输送物料的质量或体积计算;在输送成件物品时,以每小时输送的件数计算。在与直线振动筛,旋振筛,超声波振动筛等振动筛设备配套时,要计算振动筛的进料量,控制输送量。多数的输送机在设计生产前就要考虑是否与其他的生产设备配套使用,以便于合理的设计输送机的型号。
2、输送速度:进步输送速度可以进步输送能力。在以输送带作牵引件且输送长度较大时,输送速度日趋增大。但高速运转的带式输送机需留意振动、噪声和启动、制动等题目。对于以链条作为牵引件的输送机,输送速度不宜过大,以防止增大动力载荷。同时进行工艺操纵的给料机,输送速度应按出产工艺要求确定。
3、构件尺寸:输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响螺旋输送机的输送能力。
4、输送长度和倾角:输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。现在输送机有许多的类型,有直接平行给料的,有的是带有一定的倾斜角,所以在螺旋输送机选型时要说明这些使用条件。
5、螺旋输送机电机可以选用可调速的调速电机和普通电机,控制输送速度和每小时的输送量。
6、在进料口是否添加料斗,以及进料斗的尺寸大小。
无轴螺旋的结构特点
U型截面:外形结构尺寸与LS系列螺旋输送机基本相同。
无轴螺旋:螺旋体为较厚的带状螺旋,无轴旋轴,头部与驱动轴相联。结构单、双叶片两种,材质碳钢、不锈钢两类,按螺距比有1:1和2:3两种。
滑动衬板:无轴螺旋体中间、尾部工作支撑件,材质高强度工程塑料、不锈钢、其它高耐磨材料三类。
还可以根据提供的信息进行设计,根据不同的物料还有一种是【圆管机壳密封性能好,可达气密(0.02mpa)性能,可在正、负压工况条件下工作。

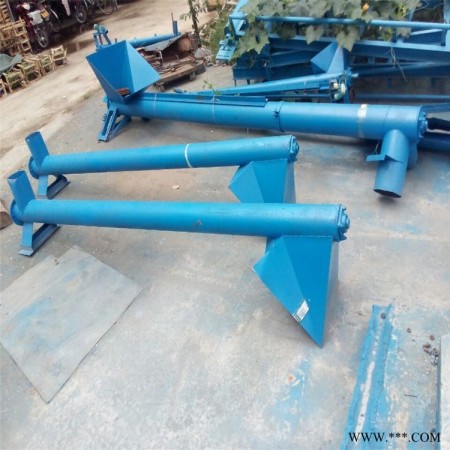

什么是管式螺旋输送机,用在什么行业,有什么特点:
管式螺旋输送机俗称绞龙,管式螺旋输送机也称作无轴螺旋输送机是一种无中心轴靠螺旋体旋转运输物料的设备,管式螺旋输送机可输送传统有轴螺旋输送机和皮带输送机不能或不易输送的物料,如颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、无轴螺旋输送机有特殊卫生要求的物料。
广泛应用于化工、建材、粮油、饲料、食品、冶金、矿山、塑料、医药等行业的一种输送设备,适用于颗粒或粉状物料的水平输送,倾斜输送,垂直输送等形式,螺旋输送机具有结构简单,制做成本低,密封性强。操作方便等优点,中间可多点装、不用移动驱动装置,拆卸吊轴承时不用移动螺旋,不拆卸盖板可以润滑吊轴承,整理机可靠性高,寿命长,适应性强,安装维修方便。其输送距离从2米到70米,规格从120-600型多种,GL管式螺旋输送机材质有碳钢和不锈钢。无轴螺旋输送机等,特殊规格的螺旋输送机可根据客户需求制作。
是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接.
