喷漆废气处理系统-喷漆废气处理设备

喷漆废气处理系统的工艺

喷漆烤漆房排出的废气中主要是苯、甲苯及二甲苯、非甲烷总烃。此外还有一些燃油燃烧废气，主要是无机物，氮氧化物、二氧化硫、烟尘等。对人体危害大，成分复杂。处理难度大。

废气处理设备处理喷漆废气时，由于喷漆废气中漆雾颗粒微小、粘度大，易粘附物质表面，净化有机废气前必须去除漆雾。传统的漆雾去除方法一定采用水洗式喷漆室，该方法净化效率低。无法达到前处理要求，通过实验及工程实践表明，

喷漆废气处理工艺流程可采用喷漆废气---水帘---喷淋洗涤---UV光催化氧化---引风机---高空排放来完成废气处理达标。

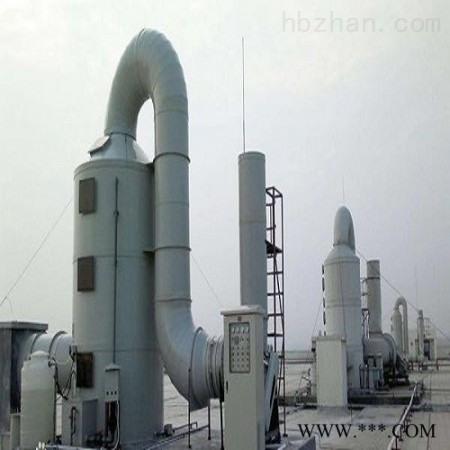

水喷淋塔处理工艺

水喷淋塔在湿法除尘中技术较常用，在喷涂除漆雾效果尤为显著，应用也非常广泛，水喷淋比其它湿法工艺除尘效果更好，而且净化后气体湿度含量更低。既清除90%以上的漆尘，又保证气体湿度含量低，滤水简单。同时确保下一工序有序进行。

UV光解净化设备处理工艺

利用UV光解净化设备发出特制的高能UV紫外线光束照射恶臭气体，裂解恶臭气体如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。

利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),臭氧对有机物具有很强的氧化作用，对恶臭气体及其它刺激性异味有的清除效果。

恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管高空排放。

喷漆废气处理系统的原理及方法

一，水喷雾法：
　　水喷雾法应用广泛，其原理是通过水喷洒在废气排放，水溶性或大颗粒沉降，实现污染物、洁净的气体分离的目的。拿无泵水幕喷漆室为例，该无泵水帘喷漆室采用空气诱导提水形成循环水幕。工人面对水帘对工件表面进行喷漆操作时，含有漆雾的空气在与水幕撞击后，穿过水帘进入气水通道，与通道里的水产生强烈的混合，当进入集气箱后，流速突然降低，气水分离，空气通过挡水板后，被风机抽入活性炭吸附装置中；而被分离的水在集气箱汇集后流入溢水槽，水从溢水槽溢流到泛水板上形成水幕，流回水箱，在此过程中使漆雾结成渣块，从而吸附去除油漆颗粒物。经调查，水帘漆雾处理系统对油漆颗粒物的去除效率为70％左右。
　　水帘漆雾处理系统处理后的喷漆废气中还含有大量颗粒物，为防止堵塞后续活性炭净化设施，需在喷漆室顶安装玻璃纤维过滤棉对油漆颗粒物进一步去除净化。玻璃纤维过滤棉也叫漆雾毡、阻漆网、阻漆棉、玻璃纤维蓬松毡、油漆过滤网，由高强度的连续单丝玻璃纤维组成，呈递增结构，捕捉率高、漆雾隔离效果好；压缩性能好，能保持其外型不变，其过滤纤维利于储存漆雾灰尘；漆雾毡滤料为绿白两色，绿色面为空气迎风面；耐温度强，可达到100％相对温度的耐温性，耐高温达170℃。

　　二，吸附法：
　　下面我们可以通过汽车喷漆房的废气处理方式来介绍一下吸附法，之所以以汽车喷漆房为例，是因为汽车喷漆房产生的废气较为特殊。
　　此类废气为油漆类喷涂废气，主要由2部分组成，一是液态的漆雾，二是气态的VOC。对于液态漆雾，需采用除漆雾装置；但对不溶水的VOC，工业成熟技术应该还是“活性炭吸附+光催化氧化脱附组合废气净化系统”。
　　活性炭吸附，是一种常见的废气处理方法。吸附法利用多孔性的活性炭、硅澡土、无烟煤等，将有机气体分子吸附到其表面，从而净化。长处：净化率高（活性炭吸附可达 99%以上），实用遍及，操纵简单，投资低。缺点：体系风压丧失大，使得能耗较高，吸附剂的饱和点难掌握，吸附剂容量有限，运行用量较高。
　　活性炭是一种非常优良的吸附剂，它是利用木炭、各种果壳和优质煤等作为原料，通过物理和化学方法对原料进行破碎、过筛、催化剂活化、漂洗、烘干和筛选等一系列工序加工制造而成。活性炭具有物理吸附和化学吸附的双重特性，可以有选择的吸附气相、液相中的各种物质，以达到脱色精制、消毒除臭和去污提纯等目的。活性炭吸附法就是利用活性炭作为物理吸附剂，把静电喷涂过程中产生的有害物质成分，在固相表面进行浓缩，从而使废气得到净化治理。这个吸附过程是在固相—气相间界面发生的物理过程。
　　活性炭又分为颗粒状和纤维状两类，相比而言，颗粒状活性炭气孔均匀，除小孔外，还有0.5至5纳米的大孔，比表面积一般为600至1600平米每克，被处理气体要从外向内扩散，通过距离较长，所以吸附解吸均较慢，经过氧化处理过的颗粒状活性炭的吸附能力更强。而纤维状活性炭气孔较小，比表面积大，它是靠分子间的相互引力发生吸附，相互不发生化学反应，是一种物理吸附过程。
　　活性炭吸附装置是静电喷涂过程中产生的废气通过活性炭层时，碳氢化合物被活性炭吸附，并将净化治理后的气体排放到大气中去的设备。小型吸附装置一般用垂直式吸附罐；大型吸附装置一般使用水平式吸附罐。
　　我们再来看看喷漆房中常用的活性炭吸附装置的尺寸和结构，对于圆筒式吸附装置，其直径为1～2m。对于垂直式吸附装置，其高度与直径大致相等，其活性炭层高为1.5～1.8m。
　　对于水平式吸附装置，活性炭层高为0.3～0.8m，可为单层或多层，气体通过速度为0.3～0.6m/s；若层高加大，吸附容量和动力费用相应增大。随着活性炭的吸附过程，设备阻力随之缓慢增加，当活性炭吸附饱和时，设备阻力达到最大值，此后的设备净化效率基本失去。为此，系统在设备进出风口处设置一套差压测量系统，对该装置进出口的废气压力差进行检测并显示，及时更换活性炭。
　　由于活性炭具有能够再生的特点，在活性炭用量大、废气浓度高及活性炭吸附饱和时间短的情况下，可使用活性炭脱附装置对活性炭进行再生循环使用（脱附介质可使用蒸汽）。使用活性炭脱附装置不但可以节约运行成本，而且能够对吸附的废气进行回收，同时避免了二次污染。在不回收溶剂的情况下，还可以选用光催化氧化活性炭再生装置对活性炭进行再生循环使用。汽车喷漆房废气处理该设备核心中的纳米光催化触媒材料（GC-100）是一种吸收光能后，能在其表面产生催化反应的物质，其功能类似于植物的叶绿素。当特定纳米波长的紫外光照射光催化触媒材料（GC-100）时，其表面发生光催化氧化还原反应。最终形成二氧化碳和水。

　　除了上面介绍的方法外，我们再来看看喷漆房废气处理中一些其它的废气处理方式。

　　三，断绝法：是通过特种过滤质料，置放於废气外排历程，经机器断绝，从而到达管理结果。长处：对漆雾管理服从高，无技能要求，操纵简朴。缺点：对有机物的去除表现较差。

　　四，燃烧法：利用加热高温的要领，将有机废气直接燃烧殆尽，以到达废气净化的目的。
　　长处：净化服从高，可达95%以上。缺点：必要大量热能，如甲苯直接燃烧需800度左右，必然消耗大量能源，也易在高温下造成二次污染。

　　五，吸取法：利用吸取液与废气相互反应，使废气中的有害物质溶入吸取液中，从而使废气得以净化。吸取液另行处置处罚。长处：投资小，运行用度低，操纵简单。缺点：处置处罚服从低，不稳固，净化服从不高，约为50%，难达到环保要求，对于低浓度的有机废气，有二次污染。

　　六，冷凝法：通过冷凝降温，当温度低于有害物质的固结点时，气态的有害物质转化为液态，从氛围中分散出来，从而净化。长处：运行稳固，净化服从高。 缺点：投资较大，对情况及对操纵人员要求较高，且能耗过大，运行用度高。
