酸雾喷淋塔结构巴燕-酸雾净化塔

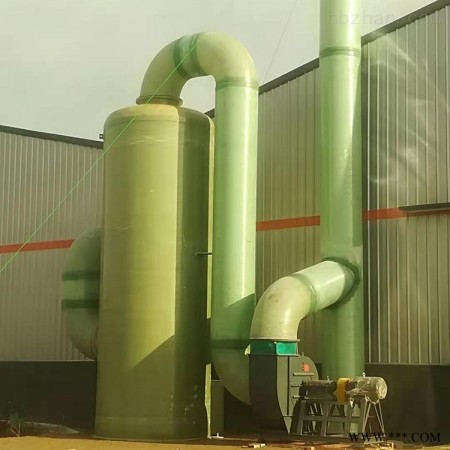

酸雾喷淋塔结构巴燕酸雾喷淋塔体积小，耐腐蚀性强，噪声低，风阻小等特点。酸雾喷淋塔巴燕以塔内的填料作为气液两相间接触构件的传质设备,塔身底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。酸雾喷淋塔结构属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

酸雾喷淋塔结构由塔体（含蓄水槽）、填料、喷淋装置（含循环水泵）、脱水层等四个部分组成。

1、塔体：

塔体内表面采用耐腐蚀、耐水冲刷的树脂处理、中间位多层由无碱玻璃布和根据不同要求而采用的不饱和聚酯树脂组成的复合层板，层数按厚度要求决定。

2、填料：

聚丙烯（随塔配备）

3、喷淋装置

由耐腐蚀喷嘴（或多孔盘管式喷淋器）、管道、循环泵等组成。

4、脱水层

由两层正交放置的除水器组成（随塔配备）。

酸雾喷淋塔巴燕安装完毕后，先用水代替吸收液进行循环调试，正常运行(无管路跑、冒、滴、漏、塞等现象)4小时后，方可投放(配制)吸收液进行正常运行。燕定期对水泵、阀门、管路、喷嘴、填料等进行检查维护，确保酸雾喷淋塔结构巴燕正常运行。　

其他酸性废气的吸收反应举例如下：

①盐酸废气HCL+NaOH→NzCL+H2O

②磷酸废气H3PO4+2NaOH+NaHPO4+2H2O

③硫酸废气H2SO+2NaOH+Na2SO4+2H2O

SO2+2NaOH→Na2SO4+H2O
